Дык:) Ясен пень, это терминал. Предположу, что синий разъем втыкается в ДВК, а к тонкому проводу цепляется монитор. И, как справедливо заметил b2m, при желании его можно легко превратить в РК-86.
Дык:) Ясен пень, это терминал. Предположу, что синий разъем втыкается в ДВК, а к тонкому проводу цепляется монитор. И, как справедливо заметил b2m, при желании его можно легко превратить в РК-86.
пины слева напоминают Болгарию
Не, монитор - это нижний разъём с левого края платы, а верхний - питание. 4 проводочка - это последовательный порт, а 13 - скорее всего к клавиатуре шли.Цитата:
Сообщение от KALDYH
- Так синий разъем имеет всего три провода, токовая петляЦитата:
Сообщение от KALDYH
не будет работать на трех проводах...
- Монитор тоже странно, проводов много и идут не туда куда
обычно мониторы цепляются...
Вчера в универе начали списывать такую вот штуку - Электроника МС7104 (Upd: вписал по памяти. Как выяснилось, это МС-7105). Судя по всему, это графический (?) терминал (возможно, интеллектуальный). На платах присутствует процессор 1807ВМ1 и куча редких микросхем. Пока что я забрал только корпус, начинка будет позже.
http://img-fotki.yandex.ru/get/3910/...544_7ad25636_S http://img-fotki.yandex.ru/get/3810/...545_d2fc45f0_S http://img-fotki.yandex.ru/get/3808/...546_e4a79b89_S
Монитор на фото - мой, в комплекте к терминалу шел такой же точно. Кому-нибудь известно что-нибудь о подобном терминале?
Ето "Устройство ввода-вывода экранное". Точно, графический терминал. По внутренностям хз. Хотя, возможно, УПБК-16, приспособленный для работы терминалом к СМ-ке.
Да, но на той фотке шнурок сериальный, а в моём 6304 был инвертированный по данным центроникс - широкий 2-рядный разъём (ИРПР?) с подтверждением принятия байта (в отличие от центроникса, который вливает в принтер, ориентируясь только на busy).Цитата:
Сообщение от Andrnow
Видимо, порт и есть их отличие.

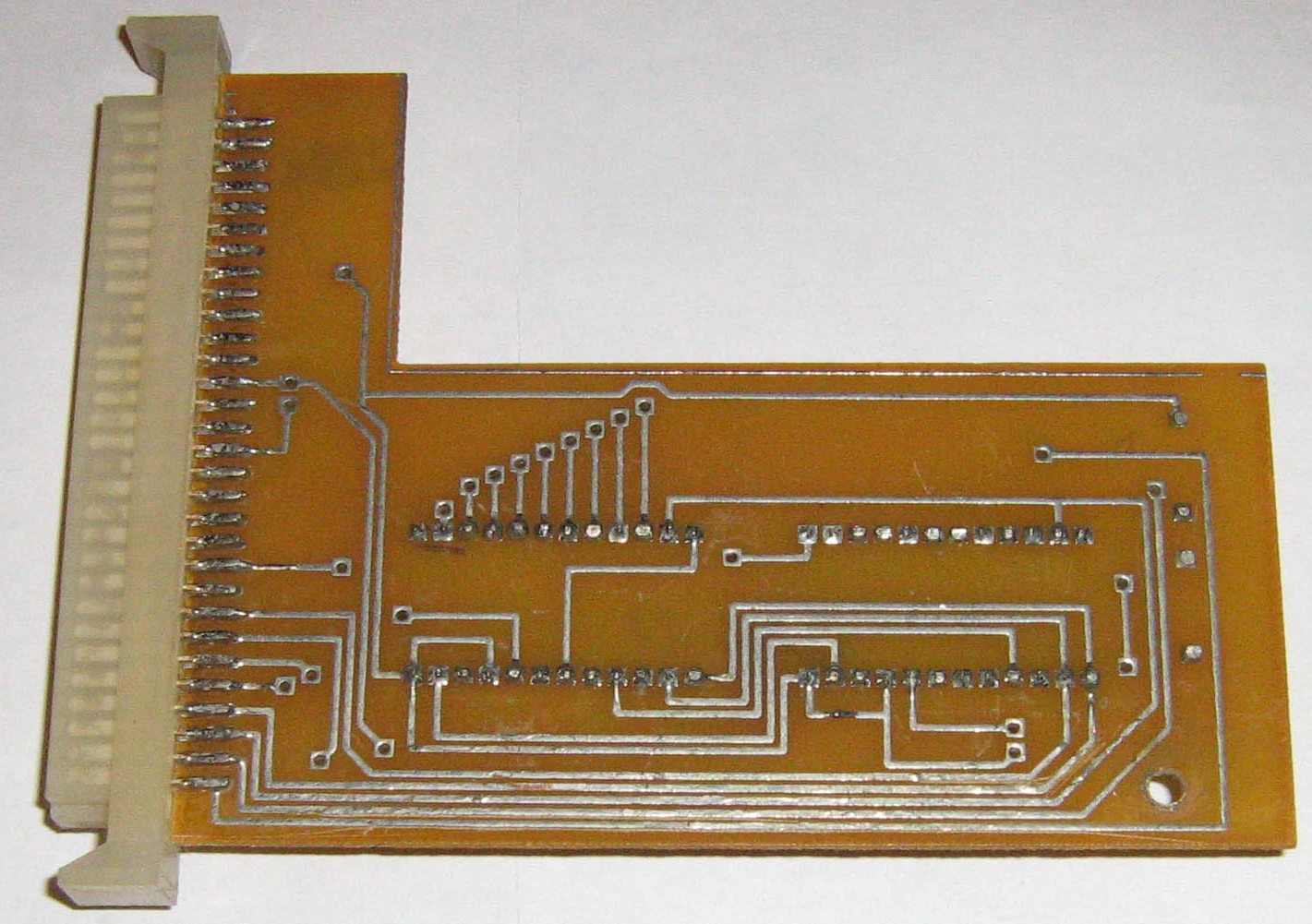

Опознайте от чего эта ПЗУ?
http://www.tis.kz/temp/IMG_2749.jpg
http://www.tis.kz/temp/IMG_2750.jpg
Что это может быть?
8080 или Z80 ?
http://98.131.34.162/musor/DSCN4036.jpg
Z80A
а может и нет. палочка возможно означает Intel ! тогда это будет 8080А !
надо просто взять z80 и промерить сопротивление между 0 и +5 ногами а потом промерять его же на этом зверьке на тех же ногах. если сопротивление будет в разы отличаться тогда скорее всего это именно интеловский 8080.
больше похоже на UA880
z80a
Попытка прозвона все напутала окончательно... имеющиеся у меня Z-дки не звонятся, 4 шт вм80 не звонятся... этот и 2 шт ВМ80 звонятся ?????
Не, ребят, Вы как-будто интернет совсем не читали
http://155la3.ru/80acpu_mme.htm
Atari, на фотке - Z80A, часто такие видел на платах Спектрумов Ленинград-1.
Итак, я забрал всю начинку от терминала, о котором писал выше. Кстати, я немного ошибся, это Электроника МС-7105, и такой вроде бы есть в клубе-музее в Москве: http://foto.mail.ru/mail/p---ribor/1126/. НО! То, что есть у них, это уже позднейшая переделка, от оригинала только корпус! А вот мои фото:
http://img-fotki.yandex.ru/get/3812/...c49_97d77892_S http://img-fotki.yandex.ru/get/3812/...c4a_f7a32b4d_S http://img-fotki.yandex.ru/get/13/bu...c4b_e4986cbe_S http://img-fotki.yandex.ru/get/3809/...c4c_e6422df6_S http://img-fotki.yandex.ru/get/3812/...c53_9a8332f8_S http://img-fotki.yandex.ru/get/3813/...4c54_8a0c633_S http://img-fotki.yandex.ru/get/3807/...c4d_ec6bd1c7_S http://img-fotki.yandex.ru/get/11/bu...c51_b27cd7e3_S http://img-fotki.yandex.ru/get/3809/...c4f_eef06fd9_S http://img-fotki.yandex.ru/get/3812/...c50_82d7180c_S
Из микросхем на платах: на плате БПР - процессор КР1807ВМ1, процессор ИМ1821ВМ85А, ПЗУ КР563РЕ2-027...032, 16 штук КР565РУ6, КМ1809ВВ3, КР580ВВ51А. На плате БУО - К1809ВГ4, 8 штук КР565РУ5Б. Кстати, батарейка на плате до сих пор живая:)
Класс! Жаль, Википедия еще не знает.
KALDYH, поздравляю! Соберите и запускайте!
Собрал:
http://img-fotki.yandex.ru/get/4312/...cfb_e6e4e6eb_Shttp://img-fotki.yandex.ru/get/4313/...cfc_cdf65f67_Shttp://img-fotki.yandex.ru/get/4307/...cfd_d1a2caee_S
Теперь осталось купить и поставить конденсаторы.
ИМХО для терминала достаточно 8080 процессора, 8 штук РУ6 и два десятка микросхем мелкой логики...
Вот объясните мне, ЧТО там собрано? Зачем там 2 процессора и столько логики?
Судя по описанию графического чипа на борту, он поддерживает графику до 1024*1024*256 (на плате 64к видеопамяти - значит хотя бы 512*256*16), плюс аппаратные примитивы (линии и окружности). Надо полагать, i8085 рулит самим терминалом, а T-11 подразумевает подгружаемый по сети софт, возможно даже операционную систему. Но пока это все только IMHO.Цитата:
Сообщение от Andrnow
На 2,3,4 фотках - Радио РК86. На первой - нечто занятное. По общему набору комплектующих это терминал, но две ВГ75 и 3 штуки 2764 на микропрограмму - многовато, по-моему. Образы с ПЗУ могли бы раскрыть загадку.Цитата:
Сообщение от anasana
Привет всем! Что это может быть? Где для него взять схему и прошивку?
http://retro-rostov.narod.ru/SDC10038.JPG
http://retro-rostov.narod.ru/SDC10039.JPG
http://retro-rostov.narod.ru/SDC10040.JPG
На фотках плохо видно самая правая сороконогая микросхема КР580ВМ80А
ещё есть две вв55 ВИ53 51А ВН59 ВК28
Памяти 16 РУ5Г - 128 килобайт. Плата досталась в таком состоянии - без ПЗУ
Есть большое желание восстановить этот компьютер. Ещё есть РОМ диск с 12-ю РФ-2
и дешифратором на ИД4
Вау! Дык это же Башкирия-2М!!!
Вот ссылка на фотографии, которые есть у меня. Маленькая плата - это внешнее ПЗУ, там записан Бейсик и квазидисковый ДОС (т.е. с электронным диском). Это ученическая машина, к учительской вместо внешнего ПЗУ подключался контроллер дисковода. ПЗУ биоса есть у меня в эмуляторе (B2M\bios2.rom), но нужно будет разбить его на 4 файла, чтобы зашить в 4 РФ2.
Да да это он! Рискну показатся назойливым - можно ссылку на файл с биосом - я вроде не нащёл биоса для 27128 - или для 4-х РФ-2. Заранее спасибо от меня и от Башкирии(которая у меня) - которая болеет но скоро выздоровеет я надеюсь :-)Цитата:
Сообщение от b2m
Биос находится в архиве с самим эмулятором. Вот, разделил на 4 части:
Да - спасибо. А схема бывает для этого компа?Цитата:
Сообщение от b2m
Вряд ли она у кого-то есть. Она не распространялась с компьютерными классами, там были только альбомы по Бейсику и для программиста, с описанием биоса, портов и памяти. Хотя я видел альбом со схемами, мы писали софт для этого компьютера и нам производители по блату дали и этот альбом. Качество было такое, что даже на бумаге было сложно что-то разглядеть (тёмносиреневое на светлосиреневом :) ), это вроде какая-то термобумага была. Где сейчас этот альбом я даже не представляю себе (в 1990 наш компьютерный кружок размещался в БГПИ - Баш. гос. пед. институте, в лаборатории кафедры математики, по-моему).
Ок спасибо и на этом. Может ещё отыщется. Алексей.
С верхними двумя все понятно, нижний кто?
Скрытый текст
http://98.131.34.162/musor/DSCN4049.jpg[свернуть]
Пожалуйста, http://155la3.ru/z80_kniimp.htm
KALDYH, вот это да! Киевское производство!
--------------------
Следующая партия на опознание... там отмечено...
Скрытый текст
http://98.131.34.162/musor/DSCN4050.jpg[свернуть]
Производитель - XEBEC America. Они когда-то делали жесткие диски и контроллеры для них. На фото заказная микросхема, вот на этом фото есть очень похожая: http://www.howard81.co.uk/upload/vcf...ntroller01.JPG
Atari, XEBEC - это производитель контроллера MFM для IBM PC XT
http://en.wikipedia.org/wiki/PC_XT
А кто знает, какая микросхема контроллера стояла в советском жестком диске МС5408?
А точно такой был? МС5405 знаю, СМ5508 знаю, МС5408 не знаю.
KALDYH,
http://s004.radikal.ru/i208/1004/1c/8c3d81e370f4t.jpgЦитата:
А точно такой был? МС5405 знаю, СМ5508 знаю, МС5408 не знаю.
http://s006.radikal.ru/i215/1004/1e/a5b6d0d588bat.jpg
http://s43.radikal.ru/i100/1004/9e/fbe781334f23t.jpg
http://s03.radikal.ru/i176/1004/ca/27e2db3dac82t.jpg
http://i057.radikal.ru/1004/95/134c4d83504bt.jpg
http://s46.radikal.ru/i111/1004/86/fbc61e7a7b22t.jpg
Теперь знаешь? :v2_rolley
Обратите внимание на серийник.
Очень интересная передняя морда. Она стальная, толщиной 5мм. Весит она треть диска)
Судя по нижней пластмассовой крышке вставлялся он в шкаф спереди.
Но самое интересное, что микросхему-контроллер сперли, а КМки оставили...
Andrnow, спасибо. Видел очень похожий винт под именем МС5410, http://www.occlub.ru/testodrom/330--hdd. И тот и другой - клоны ST-225, посмотри какой микроконтроллер на нем стоит.
KALDYH,
У ST-225 была куча вариантов плат с совершенно разными контроллерами. Но не одна из них не похожа на плату в этом винте...
Интересно, а контроллер здесь был отечественного производства или импортный?
Чёт страничка не открывается...
Попалась болгарская микросхема, производство Pravetz
http://s48.radikal.ru/i122/1004/56/78f434e52805t.jpg
Неужели Правец освоил полупроводниковое производство 8088 ? Пластик вроде их, характерный. Единственную ссылку нашел :
http://bulgariancomputers.freeserver...1036c_eng.html
