Электронная игра "Электроника ИЭР 01 Автогонки"

Не найдя никакой информации об этом устройстве решил создать эту тему.

Электроника ИЭР-01 автогонки
изготовлен в сентябре 1983 года
Серийный номер 3655

Внутри К145ИК512П.
упоминается здесь
http://www.155la3.ru/k145_2.htm#k145ik508

http://zx.pk.ru/picture.php?albumid=74&pictureid=580
http://zx.pk.ru/picture.php?albumid=74&pictureid=604

Full HD дисплей 9х3 пикселей.:D
http://zx.pk.ru/picture.php?albumid=74&pictureid=583
http://zx.pk.ru/picture.php?albumid=74&pictureid=584

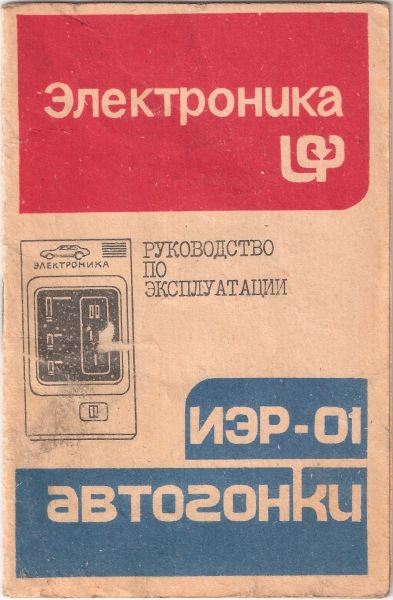

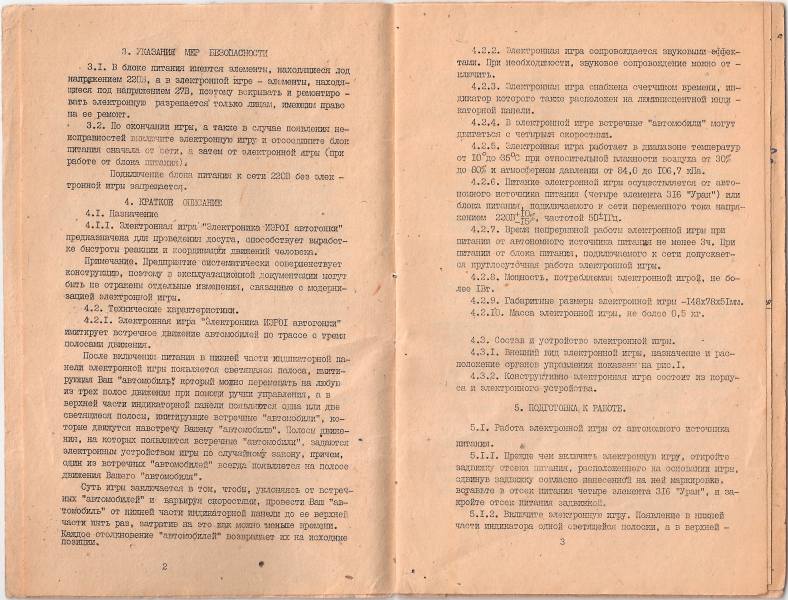

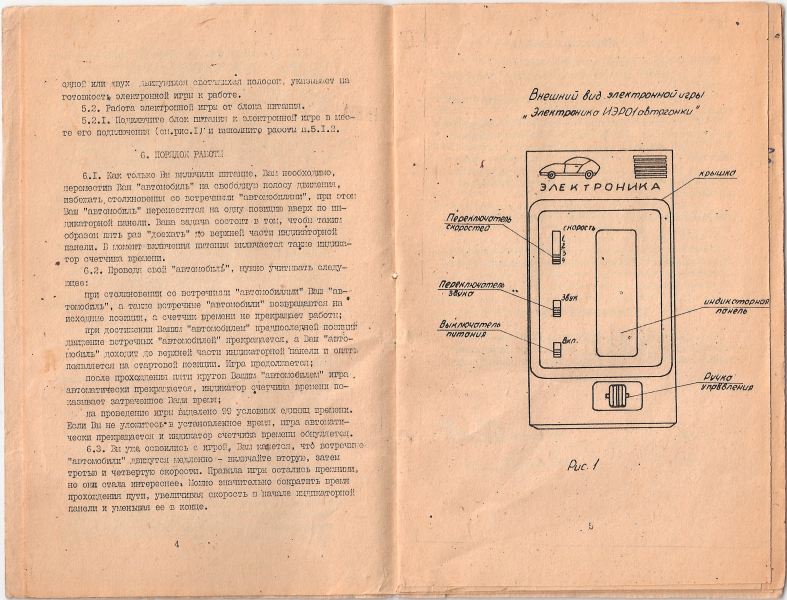

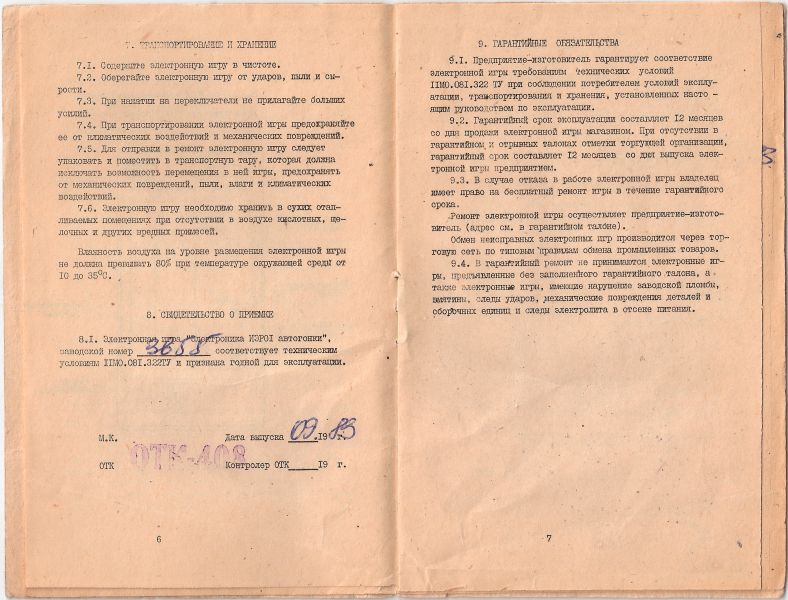

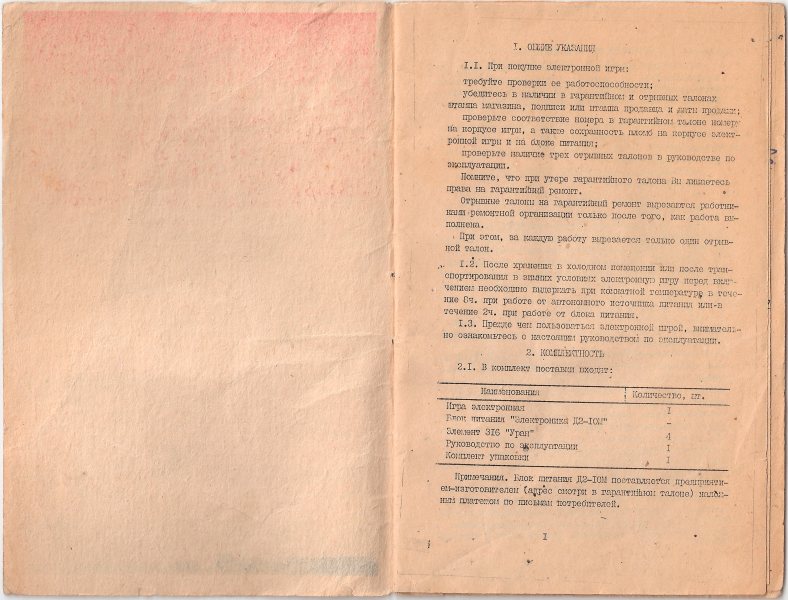

Мануал
Вложение 31763Вложение 31764Вложение 31765Вложение 31766Вложение 31767

Мануал в более высоком разрешении.
Электроника ИЭР-01 автогонки.zip


К сожалению большей информацией не располагаю.:|


Если кому интересно могу сделать фотки внутренностей.

Охренеть!

жесть

Круто!
А схемы нет??????
Можно крупно фото микросхемы?
И внутренностей?
Предмет продается?

Цитата:

---

А схемы нет??????

---

Схемы нет.

Цитата:

---

И внутренностей?

---

Фоту на днях сделаю.

Цитата:

---

Можно крупно фото микросхемы?

---

С этим делом чуть сложней.

Цитата:

---

Предмет продается?

---

Нет.

Ну если в фото м/с напряг - можно только общие фото внутренностей.
Жалко что схемы нету :frown:

MegaRulezzz!!!!

шикарно!! а видео работы можно попросить?)))

Артефакт! Плюсую за видео!

Вот это монстр! Видео интересно посмотреть!
Дисплей какой то заказной.

Цитата:

---

Вот это монстр!

---

Это не монстр.
Он не сильно уж и большой и достаточно легкий.
http://zx.pk.ru/picture.php?albumid=74&pictureid=582

Цитата:

---

Ну если в фото м/с напряг

---

Напряг из за вот этого.
http://zx.pk.ru/attachment.php?attac...3&d=1324824554

Но удалось сфоткать саму надпись.
Номер ниже 0783.
http://zx.pk.ru/attachment.php?attac...8&d=1324823682

Дисплей крупным планом.
http://zx.pk.ru/attachment.php?attac...2&d=1324824467

http://fotki.yandex.ru/users/speccyalist/album/179239/

http://img-fotki.yandex.ru/get/2/124...2e31d442_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330796/
http://img-fotki.yandex.ru/get/5/124...82d9e727_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330798/
http://img-fotki.yandex.ru/get/3008/...77554777_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330806/
http://img-fotki.yandex.ru/get/3008/...39629850_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330816/
http://img-fotki.yandex.ru/get/2/124...786d8e0d_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330829/
http://img-fotki.yandex.ru/get/4526/...f771e94e_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330838/
http://img-fotki.yandex.ru/get/1/124...846814bb_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330841/
http://img-fotki.yandex.ru/get/4425/...d97f91d3_L.jpg
http://fotki.yandex.ru/users/speccyalist/view/330860/

Няка! Жду видео!

Снять с нормальной резкостью не удалось.

Третья строка больше не работает что довольно усложняет игру.

Жуткий скрип - работа джойстика. Ход довольно тугой. Кнопка подпружинена и постоянно возвращается в исходное положение (вместе с машиной), что довольно неудобно. Забыл упомянуть что джойстик был сломан, и внутренняя часть скорей всего не родная.

Замедления на видео с третьей скоростью из-за плохого контакта.

Чтоб снять победу пришлось отключить звук, так как он довольно сильно мешает, и взять устройство в руки.
При победе звук такой же как и при проигрыше.


ЙOuTрubы ненавижу и на них не регаюсь.:v2_dizzy_bomb:
Поэтому видео также на народе.
https://yadi.sk/d/N1tS_ouwidnPf

ИК5 это такой-же микроконтроллер как и в Б3-21. Только прошивка другая(в калькуляторе ИК502. Про контроллер описано у трохименко.

felix, http://fincoins.spb.ru/oldpc/145/145.html

Цитата:

---

Сообщение от dk_spb

felix, http://fincoins.spb.ru/oldpc/145/145.html

---

все ИК5xx -- содержат одинаковый кристалл -- ИК5 -с разными масочными пзу. То-же относится к ИК512 -- вместо программы контроллера дисплея и клавиатуры -- "прошита" программа для игры. Декапсуляция и микроскоп это подтвердят.
Dixi.

felix, Вообще-то про это никто не спорил и никто не спрашивал ;-)
Ну раз уж Вы про это написали - я тоже привел ссылочку.
Просто ранее (по-крайне мере мне) назначение 512-й не было известно.

Залил видео на video.yandex.ru -- http://video.yandex.ru/users/shattered/collection/1/

некропост, но

похоже вот и оригинал ...
https://en.wikipedia.org/wiki/Mattel_Auto_Race

на ятрубке есть видео
http://ic.pics.livejournal.com/dubik...579468_600.jpg
https://c1.staticflickr.com/7/6134/5...dcc4f9e6_z.jpg

Поделились вот такой ссылкой: http://aukro.ua/plata-pribora-k145ik...535802439.html

Цитата:

---

Сообщение от esl

похоже вот и оригинал ...

---

Замена дисплея на светодиоды интересна. Правда у оригинала нет цифр на дисплее.

Цитата:

---

Сообщение от CodeMaster

Правда у оригинала нет цифр на дисплее.

---

Три линзы сверху - как раз цифры, как у АЛС318.

Цитата:

---

Сообщение от Alex_LG

Три линзы сверху - как раз цифры, как у АЛС318.

---

Что-то не пойму, эта синяя плата она оригинальная что ли? У них уже тогда так широко применялись SMD светодиоды?

Похоже на то. Здесь https://www.youtube.com/watch?v=cfx4p4WMJ9s в некоторых моментах видно засвеченную плату - дорожки похожи как на фото. У фирмы Mattel были ещё игры на таком же дисплее - http://www.handheldmuseum.com/Mattel/index.html

NEO SPECTRUMAN, не могли бы Вы сделать замеры напряжений (+ осциллограммы, если можно) на преобразователе питания? Не могу разобраться с ним, вроде все исправно, но очень сильно греется VT4, а на базе VT2 (выходное напряжение, по идее должно быть -25..27В) пики больше 120В!

Схема преобразователя почти такая же как и в калькуляторе Б3-14 http://oldpc.su/cpu/calc/b3-14.jpg

Цитата:

---

Сообщение от Alex_LG

NEO SPECTRUMAN, не могли бы Вы сделать замеры напряжений (+ осциллограммы, если можно) на преобразователе питания? Не могу разобраться с ним, вроде все исправно, но очень сильно греется VT4, а на базе VT2 (выходное напряжение, по идее должно быть -25..27В) пики больше 120В!

---

Ёмкости похоже

Цитата:

---

Сообщение от Alex_LG

NEO SPECTRUMAN, не могли бы Вы сделать замеры напряжений (+ осциллограммы, если можно) на преобразователе питания? Не могу разобраться с ним, вроде все исправно, но очень сильно греется VT4, а на базе VT2 (выходное напряжение, по идее должно быть -25..27В) пики больше 120В!

---

я затрудняюсь это сделать.
тк как сейчас всё упаковано по коробкам и загерметизировано скотчем и покрылось сантиметровым слоем пыли на который у меня аллергия...
а подписывать что же лежит внутри я сразу не додумался...:v2_conf2:
(я еле БП для спека нашел)

насчет осциллограмм у меня и осциллографа то рабочего нет... :(

перезалил видева
https://yadi.sk/d/N1tS_ouwidnPf

Электроника ИЭР-01 автогонки.zip
со сканами инструкции
у себя не нахожу
выложите кто нить если найдете

Появилось свободное время - запустил игрушку! Был пробит электролит по питанию. Теперь можно "ганять в НФСку"! :v2_dizzy_dance:

---------- Post added at 17:34 ---------- Previous post was at 17:27 ----------

Черт, попробовал переключить скорость - игрушка погасла! Недолго играл :(

Полежала ночь, одумалась, играет снова :confused:
Думал электролит, было 5мкФ, заменил на 47мкФ, преобразователь выдавал "красивые" -28В. Поменял опять на 5мкФ, появились незначительные всплески, но все равно игрушка иногда входит в ступор - или гасит экран или выводит "мусор", ни на что не реагирует, выкл-вкл не помогает. Посмотрел на входное напряжение +5В от БП Д2-10м - есть провалы, попробую заменить конденсатор и стабилизировать.

Напечатал для своей платы корпус. Все размеры вычислял по фото. Покрасил краской для пластика из балончика, стекло от старого калькулятора, контакты "руля" - скрепка. После сборки, как обычно - обработка напильником... ))))

http://i.piccy_.info/i9/40f3d294c523...161141_240.jpghttp://i.piccy_.info/a3/2018-10-05-1...35x240-r/i.gif http://i.piccy_.info/i9/e8fb6ab03522...161201_240.jpghttp://i.piccy_.info/a3/2018-10-05-1...35x240-r/i.gif http://i.piccy_.info/i9/3f04d2d3a993...135128_240.jpghttp://i.piccy_.info/a3/2018-10-05-1...35x240-r/i.gif

Файлы для печати одним архивом
https://drive.google.com/file/d/1wL2...ew?usp=sharing

P.S. Что бы на крышке была надпись "Сделано в СССР" нужно печатать соплом меньше чем 0.4

Почитал правила игры ИЭР-01 и Mattel Auto Race: советский вариант сильно усложнен - надо проехать целых пять, а не четыре "круга".

Посмотреть бы прошивку К145ИК512П или исходник найти...

Цитата:

---

Сообщение от NEO SPECTRUMAN

Электроника ИЭР-01 автогонки
изготовлен в сентябре 1983 года
Серийный номер 3655

---

А что за предприятие-изготовитель? Чей адрес в гарантийном талоне указан?

Да, помогите установить завод-производитель игры
Вот логотип:
https://pic.maxiol.com/thumbs2/16510...mswwn5npvu.jpg

Децимал на плате: 7.102.318

А ни у кого нет сканов руководства в высоком качестве, что здесь в первом посте было?

Завод нагуглился (не знаю, верно ли) в яндексе по словам: игра Электроника ИЭР-01 автогонки. См. 25-ю строку в таблице: https://skopil.ru/information/zavody...elektronika#25

Там есть ссылка и на pdf с руководством (не знаю, действующая ли; без регистрации не скачать).

Sinus51, зарегался, скачал, там пдф-ник из этих же "миниатюр", которые в первом посте =)

Хех.

Логотип... СКТБ "Оризон" (ПО "Радон"). Таки он! Спасибо!

Цитата:

---

Сообщение от Alex_LG

Полежала ночь, одумалась, играет снова :confused:
Думал электролит, было 5мкФ, заменил на 47мкФ, преобразователь выдавал "красивые" -28В. Поменял опять на 5мкФ, появились незначительные всплески, но все равно игрушка иногда входит в ступор - или гасит экран или выводит "мусор", ни на что не реагирует, выкл-вкл не помогает. Посмотрел на входное напряжение +5В от БП Д2-10м - есть провалы, попробую заменить конденсатор и стабилизировать.

---

Удалось с проблемой разобраться? У меня похожая беда: игра не всегда запускается при включении, но если потыкать пальцем в районе м/с генератора, начинает оживать.

К сожалению нет, проблема так и осталась, игра запускается через раз...
