помогите опознать плату


Всем доброго времени суток!

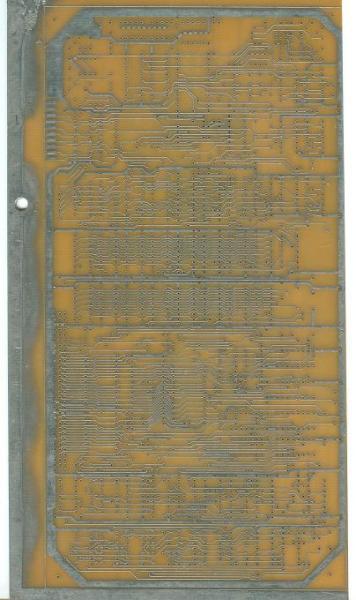

досталась тут по случаю чистая плата от ZX
но к сожалению схема и монтажка давно утеряны :(
скан плат в большом разрешении тут - http://slil.ru/29140195

Круто! Первый раз я увидел эту плату живьем!
Это плата 128-килобайтного Спектрума из журнала "Радио" 94-95 г. Там и схема и как он работает...
http://andrnow.narod.ru/zx/radio/

вроде там 48й спек описан.
или я невнимательно статьи посмотрел?

Невнимательно. 16 шт. РУ5 - это 128 килобайт.

---------- Post added at 10:54 ---------- Previous post was at 10:51 ----------

AHTuXPuCT,
Я сам перепутал!!!! Это не из Радио, А ИЗ "Левши"!!!

А скан статейки где можно посмотреть?

Если сам не найдешь. То попозже я вышлю табе схему.

да, на плате место под 16шт РУшек, а не схеме их всего 8,
так же не нашел на плате место под ВВ55

Вообще это плата называлась "Москва 128" и производилась с 1989-го года, как минимум. Возможно после ее описали как-то в "Левше" (я про такой даже не слышал, где издавалася?).

Моя первая плата, собрал в 1989 году. Очень капризная в настройке. Поищите по форуму, много раз упоминаналась. Схема и монтажка есть.

Conan, поделитесь пожалуйста схемкой и монтажкой :)

Киньте плз. в ЛС адрес электропочты, на которую выслать.
