Тема: Собрал комп полностью своими руками

  1. #1
    Member Аватар для scooby-do
    Регистрация
    23.03.2007
    Адрес
    Питер
    Сообщений
    190
    Благодарностей: 0
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию Собрал комп полностью своими руками

    Не многие уже помнят, как в 1991 году на полках магазинов появился 16-разрядный персональный компьютер "Поиск". Этот моноблок тогда покорил многих. Конечно, в плане производительности он уступал IBM PC/XT, однако он был наш. Блоки расширения позволяли немного увеличить его функционал. Благодаря этому ПК, многие жители нашей страны стали осваивать программирование, да и вообще смогли получить доступ к высоким технологиям. Сегодня поговорим о нечто похожем, но собранном одним человеком своими собственными руками.

    В то время, как фабрики штампуют современные процессоры сотнями тысяч штук в день, калифорнийский энтузиаст Стив Чемберлен (Steve Chamberlin) решил построить процессор своими руками. В результате для изготовления 8-битного процессора, аналогичного тому, что стоял в компьютерах Apple II, Commodore 64 и ранних моделях игровых приставок Atari, понадобилось 18 человекомесяцев, 1000 долларов США и 1'253 соединительных провода.



    При изготовлении центрального процессора для всего компьютера Чемберлен выбрал проводные соединения, а не дорожки, поскольку провода легко заменить. Из-за нагромождения проводов компьютер получил название BMOW (Big Mess of Wires – «Большая куча проводов»). Процессор содержит три 8-битных регистра данных, 24-битная адресация памяти и 12 режимов адресации. По системе команд и конструкции процессор BMOW ближе всего к процессору MOS Technology 6502 – такие процессоры до сих пор используются в некоторых встраиваемых системах. Кроме того, легендарный процессор 6502 установлен в мозге робота Бендера из сериала «Футурама», а аналоги этого процессора устанавливались в болгарские компьютеры «Правец» и советские ПК «Агат».

    Компоненты процессора BMOW смонтированы на панели Augat размером 12×7 дюймов, содержащей 2’832 позолоченных контакта – автор приобрел ее на онлайн-аукционе за 50 долларов. В итоге пришлось использовать 1'253 провода для создания 2'506 отдельных соединений – скорость пайки составила примерно 25 проводов в час. Сам автор отмечает, что, несмотря на видимую сложность, пайка проводов отняла не так уж много времени. Больше всего времени ушло на конструирование, отладку и раздумья.





    На базе своего процессора BMOW Чемберлен создал практически полноценный компьютер с клавиатурным входом, однострочной ЖК-панелью, гнездом USB, трехголосной звуковой системой и видеовыходом VGA. Для вывода информации на цветной монитор использована микросхема UMC 70C171, которую автору удалось найти в ящике для ненужных деталей на складе магазина электроники. Весь компьютер помещен в корпус от компьютера X Terminal, популярного в начале 90-х годов прошлого века.




    Чемберлен заметил, что с современными деталями работать намного сложнее, поскольку вместо привычных ножек, которые можно впаивать в отверстия на печатной плате, для монтажа используются совсем другие технологии, недоступные любителям, в том числе технология волновой пайки.



    Технические характеристики BMOW:

    Рабочая частота 2 МГц, хотя тестировался при частоте 3МГц;
    Объем оперативной памяти 512 Кб;
    Объем ПЗУ 512 Кб;
    Потребляемая мощность 10 Вт;
    Обеспечивается разрешение 512 х 480 или 128 х 240, в зависимости от глубины цвета;
    Программируемый звуковой генератор;
    Клавиатура имеет стандартный разъем подключения PS/2.

    Свой компьютер Стив Чемберлен представил на четвертой ежегодной выставке самоделок Maker Faire в г. Сан-Матео (San Mateo, шт. Калифорния, США). Подробнее о ходе работ над компьютером BMOW можно прочитать на сайте самого Чемберлена.






  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    MrProSeller
    Гость

    По умолчанию

    Одно слово:Шикарно.
    Вторая вещь которая пришла на ум:Я бы навернека не осилил.

  4. #3
    Guru Аватар для AAA
    Регистрация
    06.04.2005
    Адрес
    Земля, Москва, Марьино
    Сообщений
    21,508
    Благодарностей: 5883
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    Smile

    Да..... это же просто оффигетью. Мои компы теряются на фоне оного компа... Вот бы этого паяльника заманить к нам спектрумистам, чтобы он нам спектрумы чинил...

    Atas

    Скрытый текст




    [свернуть]


    Не могу найти самый паутинистый комп Ленинград 48 к, фотка мелькала на форуме, там то же почти нет дорожек одни проводки.

    В приложении паутинка Скорпа...

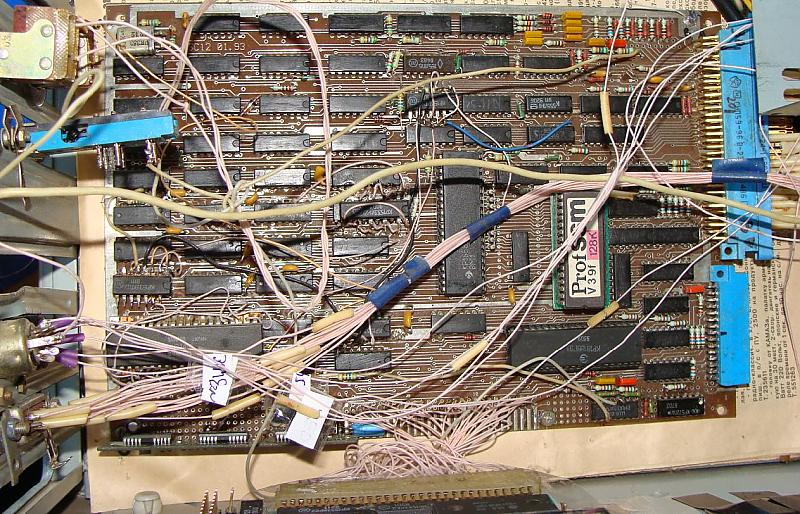

    Миниатюры Миниатюры Нажмите на изображение для увеличения.
