Тема: Схема модуля ИРПС

  1. #11
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Тут уменьшенные фотки.
    Могу выложить крупнее.
    Судя по серийнику модуль один из первых.
    http://fincoins.spb.ru/oldpc/bk/bk-irps.html

  2. #12
    Veteran Аватар для SKcorp.
    Регистрация
    01.01.2009
    Адрес
    Leningrad, USSR
    Сообщений
    1,954
    Записей в дневнике
    33
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    18
    Поблагодарили
    16 сообщений
    Mentioned
    4 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    Тут уменьшенные фотки.
    Могу выложить крупнее.
    Судя по серийнику модуль один из первых.
    http://fincoins.spb.ru/oldpc/bk/bk-irps.html

    Ща я все обо$ру ;-)

    1. Серийники похоже обнулялись по годам, ибо у меня древнее, еще с дип-свитчами вместо перемычек, а номер больше.

    2. Кто-там говорил про 065?

    3. У тебя на стр. ошибка на "БК-0010Ш Экситон" выдается http://fincoins.spb.ru/oldpc/bk/bk-kaz.html

  3. #13
    Guru
    Регистрация
    07.10.2007
    Адрес
    п.Пудость Гатчинского р-на Лен.обл.
    Сообщений
    3,208
    Спасибо Благодарностей отдано
    345
    Спасибо Благодарностей получено
    606
    Поблагодарили
    398 сообщений
    Mentioned
    46 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от SKcorp. Посмотреть сообщение
    2. Кто-там говорил про 065?
    Да, на фото действительно на 035, там даже три оптрона стоит. Но в журнале ПК БК №4/94 стр. 27 опубликована схема именно на 065. И еще в книге "МикроЭВМ" книга 8 "МикроЭВМ в учебных заведениях" в разделе 4.2. "Комплект учебной вычислительной техники на базе ДВК и микроЭВМ "Электроника БК-0010" на странице 128 написано: "... Основным элементом ИРПС является БИС К1801ВП1-035 (К1801ВП1-065), ...". Так что может быть выпускались и на 035 и на 065.

  4. #14
    Veteran Аватар для SKcorp.
    Регистрация
    01.01.2009
    Адрес
    Leningrad, USSR
    Сообщений
    1,954
    Записей в дневнике
    33
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    18
    Поблагодарили
    16 сообщений
    Mentioned
    4 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Alex_K Посмотреть сообщение
    Да, на фото действительно на 035, там даже три оптрона стоит. Но в журнале ПК БК №4/94 стр. 27 опубликована схема именно на 065. И еще в книге "МикроЭВМ" книга 8 "МикроЭВМ в учебных заведениях" в разделе 4.2. "Комплект учебной вычислительной техники на базе ДВК и микроЭВМ "Электроника БК-0010" на странице 128 написано: "... Основным элементом ИРПС является БИС К1801ВП1-035 (К1801ВП1-065), ...". Так что может быть выпускались и на 035 и на 065.
    Ну найди ИРПС с 065 ;-))))

  5. #15
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от SKcorp. Посмотреть сообщение
    1. Серийники похоже обнулялись по годам, ибо у меня древнее, еще с дип-свитчами вместо перемычек, а номер больше.
    может быть, но тогда бы год был?
    Может по исполнениям серийник обнулялся? Четверка на плате что значит

    Цитата Сообщение от SKcorp. Посмотреть сообщение
    3. У тебя на стр. ошибка на "БК-0010Ш Экситон" выдается http://fincoins.spb.ru/oldpc/bk/bk-kaz.html
    Спасибо, пофиксил.

  6. #16
    Veteran Аватар для SKcorp.
    Регистрация
    01.01.2009
    Адрес
    Leningrad, USSR
    Сообщений
    1,954
    Записей в дневнике
    33
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    18
    Поблагодарили
    16 сообщений
    Mentioned
    4 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    может быть, но тогда бы год был?
    Может по исполнениям серийник обнулялся? Четверка на плате что значит


    Спасибо, пофиксил.
    Насколько я знаю, ИРПС только Экситоном выпускался.

    Дальше по сайту: " легко уползает в сторону и
    замыкает ножки процессора или разъема МПУ. "

    МПИ

    Далее: http://fincoins.spb.ru/oldpc/bk/bk-sh.html
    Из 6 фоток видна только первая.

    PS: Ты конечно извини, но ""Квант" г. Зеленогорск "... Даже говорить не буду, чтобы не обидеть...
    Последний раз редактировалось SKcorp.; 01.02.2010 в 01:49.

  7. #16
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  8. #17
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    SKcorp., А кому сейчас легко? ;-)
    Спасибо, ошибки исправил.

  9. #18
    Veteran Аватар для Andrey_Ak
    Регистрация
    29.01.2009
    Адрес
    Казахстан, Алматы
    Сообщений
    1,670
    Спасибо Благодарностей отдано
    9
    Спасибо Благодарностей получено
    15
    Поблагодарили
    7 сообщений
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Мне-бы тоже хотелось хорошее фото ИРПС для БК...
    А то на моем ИРПС конденсаторы выкушены..

    ---------- Post added at 11:17 ---------- Previous post was at 11:16 ----------

    Мне-бы тоже хотелось хорошее фото ИРПС для БК...
    А то на моем ИРПС конденсаторы выкушены..
    Andrey_Ak WEB: www.tis.kz ICQ: 345-005-908 Mail: [email protected] Fido: 2:5083/1 Radio: UN7GKQ

  10. #19
    Member
    Регистрация
    09.01.2008
    Адрес
    Абакан
    Сообщений
    76
    Спасибо Благодарностей отдано
    3
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Andrey_Ak Посмотреть сообщение
    Мне-бы тоже хотелось хорошее фото ИРПС для БК...
    А то на моем ИРПС конденсаторы выкушены..

    ---------- Post added at 11:17 ---------- Previous post was at 11:16 ----------

    Мне-бы тоже хотелось хорошее фото ИРПС для БК...
    А то на моем ИРПС конденсаторы выкушены..
    В понедельник попробую сосканировать плату с двух сторон - потому как фотоаппарат пока гостит у друзей. Стоит 035 и блок переключателей

    Правда у моей платы оторван разьем - она пришла ко мне без корпуса. Сам разъем есть. Нужна распайка
    И еще сплющенные оптроны 3 штуки -АОТ110А - чем бы их импортным заменить?

    Керамические конденсаторы - по 68n - это С1-С4, С5 - элекролит 47х6,3
    С6 - элекролит 4,7х6,3.

    Могу номиналы резисторо прочитать еще. Мне бы ее проверить плату

    Ах да Д1 - КР1801ВП1-035, Д2 - К555ЛН1, Д3 - К155ЛП9

  11. #20
    Member
    Регистрация
    09.01.2008
    Адрес
    Абакан
    Сообщений
    76
    Спасибо Благодарностей отдано
    3
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

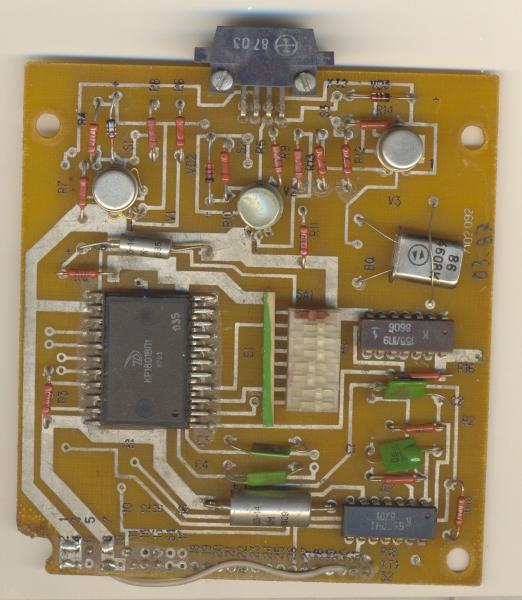

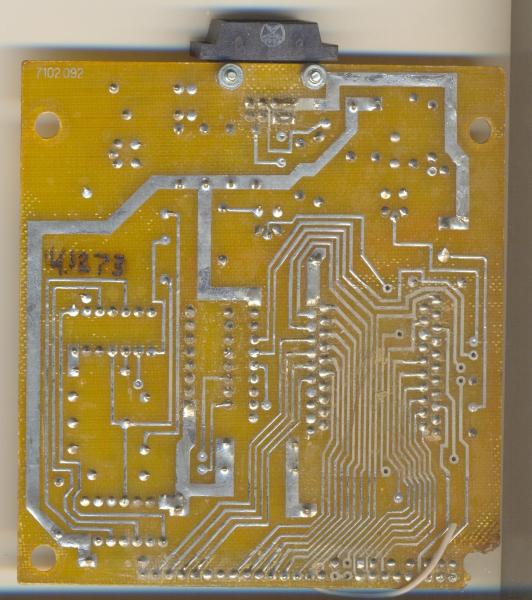

    Вот попытался сосканировать сегодня
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	0001.jpg
Просмотров:	408
Размер:	55.8 Кб
ID:	16544   Нажмите на изображение для увеличения.

Название:	0002.jpg
Просмотров:	492
Размер:	49.9 Кб
ID:	16545
