MAGISTR 16 (SEGA+FDD+MOUSE+KEYBOARD...)

[spensor]

Только не могу понять-этот чип имеет какую-то свою прошивку?Скан-коды клавы он же обрабатывает?А если взять и выпаять его из магистра,а взамен другой поставить(с материнки)--будет работать?

Должно работать, если рабочее. БИС как привило не содержат прошивок. Скан-коды не обрабатываются, кроме преобразования последовательного кода в параллельный, а дальше уже все в руках процессора и процедур ПЗУ.

Cамое обидное что с FDD нельзя игру запустить

А вообще софт под дисковод был? Или для чего тогда дисковод?
За фотки спасибо, теперь какая-то конкретика наблюдается. Разве что, хотелось бы попросить, сторону платы с элементами по возможности переснять под прямым углом.

[alex51]

Я в своё время дампил картриджи от сеги, жаль тот "программатор" канул в лету вместе с эмулятором карта для денди. Вобщем там всё честно и прозрачно, процессор адресует всё ПЗУ на адресное пространство (без мапперов).

[murgatroid_79]

Так http://rgho.st/6hLt4nVDX
это инструкция.
А это MAGISTR16 скриншоты.rar
немного скриншотов при включении без клавы

[murgatroid_79]

Так,сделал ещё фотки платы
Это сторона элементов.
Вот ещё:





Ссылка на скачку архива(44,7Мб)ещё фото платы.rar

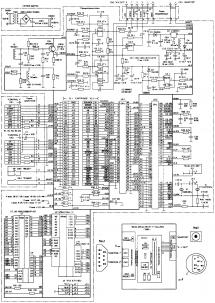

Пытаюсь воссоздать схему девайса.Нужна схема SegaMD на базе SM801-A1.
У меня есть такая,но она не очень
Может кто ткнёт пальцем в ссылку?

[murgatroid_79]

А это материнка с чипом W83977
http://slil.ru/28955052
Как бы проверить исправность чипа?Сама мать неисправна.
Ещё у меня есть неисправная плата от сеги с SM801-A1
http://slil.ru/28955057

[poisk]

А чем эта не устраивает? Если качеством, то в Радио"2007 №7 оно получше.

[Advertiser]

[spensor]

Как бы проверить исправность чипа?

Да собственно никак. Единственное доказателство живости чипа это последние минуты жизни матери - умерла от подключения к портам (USB, LPT, COM) или от других причин. Если первое, то можно и не пытаться, если что-то из видеоподсистемы или в процессе разгона, то шанс есть. Ну еще по наличию дырки в чипе, но это и так понятно

---------- Post added at 13:25 ---------- Previous post was at 13:16 ----------

Не совсем понятно по Магистру, эта машинка в самой SEGA выпускалась, или это российская разработка, возможно по лицензии SEGA?

[murgatroid_79]

А чем эта не устраивает? Если качеством, то в Радио"2007 №7 оно получше.

Спасибо,poisk!!!!!!!
Намного лучше,хоть и взято из этой же статьи.

Не совсем понятно по Магистру, эта машинка в самой SEGA выпускалась, или это российская разработка, возможно по лицензии SEGA?

Вряд-ли российская,да и упоминания SEGA нигде нет.
На картридже на самой плате написано
CART-32V2.0
GD ELECTRONIC CO.,LTD
а в другом углу знак с буквами XD наверно логотип.
Такой же знак на плате МАГИСТРА.

Я в поиске пошарил на предмет GD ELECTRONIC CO.,LTD-все фирмы китайские,но связанного с МАГИСТРОМ не нашёл.

[spensor]

Тема заглохла, а жаль. Интересный зверь.

[alex51]

Где бы зверя найти Лет 5 назад было гораздо легче.
