    По умолчанию Пустая плата Специалист-М

    Привет всем!
    Отрисовав печатку (http://zx.pk.ru/showthread.php?t=11814&page=7)
    решил изготовить ее в резоните. Заказ был небольшой, вышло вместе с подготовкой 650 р. за плату. Если есть желающие, могу поделиться (не бесплатно, ес-но). Также могу скомплектовать микрухи (нашел тут и 589 серию) - 300 р., без панелек, без РФ-ок. Они (РФ2) отдельно по 25 р.
    Свою плату почти собрал, матрас есть, устойчивый. Жду программатор от китайца, чтобы прошить РФ-ки.
    В плате есть 2 моих ошибки (ну не бог я) - нет 2-х дорожек. А также особенность автора платы - вторая часть последней КП2 не разведена. Т.е. плата расчитана на РУ6, для ру5 надо подключить 2 половину КП2.

    Нажмите на изображение для увеличения.

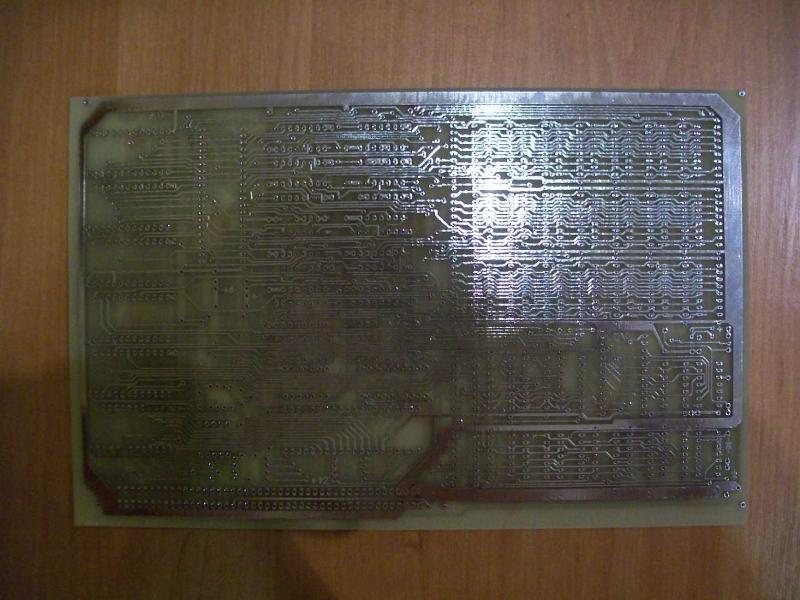

Название:	Spec_m 1.jpg
Просмотров:	315
Размер:	68.7 Кб
ID:	20789
    Нажмите на изображение для увеличения.

Название:	Spec_m 2.jpg
Просмотров:	262
Размер:	73.4 Кб
ID:	20790

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Veteran Аватар для MV1971
    Регистрация
    06.04.2010
    Адрес
    Новосибирск
    Сообщений
    1,292
    Благодарностей: 360
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Готов взять 1 плату.

  4. #3
    Пользователь Специалиста Аватар для fifan
    Регистрация
    30.05.2007
    Адрес
    г. Лянтор, Сургутского р-на, ХМАО
    Сообщений
    2,964
    Благодарностей: 644
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    А нельзя привести схему подключения КП2, для перехода от РУ6 к РУ5. Интересуюсь как это сделано.
    http://nick-name.ru/forum/Fifan.gif
    Сайт про ПК "Специалист" и его клоны http://www.spetsialist-mx.ru/
    Web site about computer Spetsialist and its clones http://www.spetsialist-mx.ru/ (yet only in Russian)

  5. #4
    Junior
    Регистрация
    09.02.2009
    Адрес
    МО, Наро-Фоминск
    Сообщений
    21
    Благодарностей: 9
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от fifan Посмотреть сообщение
    нельзя привести схему подключения КП2,
    В схеме как раз и Ру5Г, 2-я половина КП2 подключена (10,11 к ША проца, 12 к синхрогенератору,13 к земле и выход 9 к 9-м ногам РУ5. Также надо собрать cas от 3-х линеек в одну, можно и диодами, думаю). Как только запущу полностью свою, выложу фотки со всеми доводками.

  6. Этот пользователь поблагодарил crolicasm за это полезное сообщение:
    fifan (23.09.2010)

  7. #5
    Veteran Аватар для sergey2b
    Регистрация
    18.04.2009
    Адрес
    Москва
    Сообщений
    1,310
    Благодарностей: 164
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    готов взять плату и набор деталей

  8. #6
    Пользователь Специалиста Аватар для fifan
    Регистрация
    30.05.2007
    Адрес
    г. Лянтор, Сургутского р-на, ХМАО
    Сообщений
    2,964
    Благодарностей: 644
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от crolicasm Посмотреть сообщение
    Как только запущу полностью свою, выложу фотки со всеми доводками.
    Во-во это и нужно ко мне на сайт, может кому понадобится...
    http://nick-name.ru/forum/Fifan.gif
    Сайт про ПК "Специалист" и его клоны http://www.spetsialist-mx.ru/
    Web site about computer Spetsialist and its clones http://www.spetsialist-mx.ru/ (yet only in Russian)

  9. #7
    Member Аватар для MakSer
    Регистрация
    21.04.2008
    Адрес
    Рубцовск
    Сообщений
    78
    Благодарностей: 26
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    На фотках плохо видно...
    НО!
    В МК в 90х была опубликована печатка для Специалиста-М, я заказал такую,
    при сборке вдруг оказалось что она совсем не для РУ5, а старая схема на РУ3!
    Ру3 не нашел, поставил Ру6, переделав питание (там не сложно), плата заработала, но комп я так и не собрал, щас валяется без ПЗУ.
    Так,что обратите внимание.
