    По умолчанию Плата BLESSER: Расширение ОЗУ

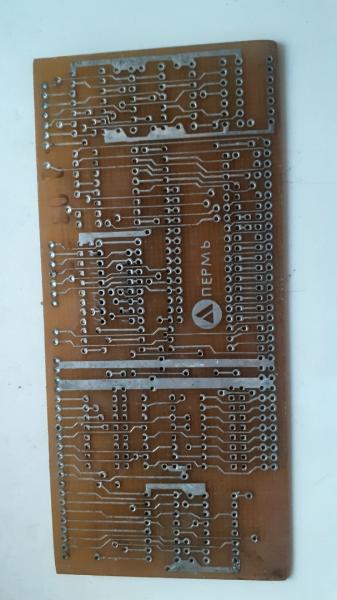

    Перевел доки (описание+схема) от платы "BLESSER". Пользователю спектрума предлагается расширить ОЗУ компьютера и добавить музыкальный процессор AY-3-8910. В общем, смотрите сами:


    Мой блог, мои компьютеры
    Продажа/обмен: Дельта-С, Робик, Олимпик-C, БК 0010-01 Армян х2, Бейсик, Ленинград, УКНЦ

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Master Аватар для Gryphon
    Регистрация
    04.01.2009
    Адрес
    Владивосток
    Сообщений
    903
    Благодарностей: 117
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Нет. Только описание со схемой.
    Мой блог, мои компьютеры
    Продажа/обмен: Дельта-С, Робик, Олимпик-C, БК 0010-01 Армян х2, Бейсик, Ленинград, УКНЦ

  4. #3
    Guru Аватар для SoftFelix
    Регистрация
    20.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    2,149
    Благодарностей: 718
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Gryphon,
    ZXFanat, я думаю, что в плане прошивки РТ4 - это полный аналог вот этой схемы (из ZX-РЕВЮ), по которой я первый раз расширял память в Ленинграде на 2-х линейках РУ5.


    А вот и рабочая прошивка (используется первые 128 байт):


    В Ленинграде схема работала очень нестабильно. Сказывались "притычные" времянки на память в оригинальной схеме, а задержка в РТ4, даже при использовании нагрузочных резисторов на 470 Ом, только добавляла глюкодрома. На моей схеме видно, что схема более-менее заработала, когда /CAS на входе РТ4 был повешен на GND, а на выходы установлена ЛЛ1.
    МГТФ - любимый провод!
    KAY-1024(4096)/SL-4/TURBO v2010 + Nemo-FDC + Nemo-IDE (CF 4GB) + SMUC2 Rev.B RTC (HDD 1.6GB + DVD-ROM) + PROF-ROM + ZXMC2 + GENERAL SOUND 2MB + ZX-BUS_TEE + FDD 3.5' + FDD 5.25' + VGA&PAL

  5. #4
    Master Аватар для _Ratibor_
    Регистрация
    11.03.2011
    Адрес
    г. Челябинск
    Сообщений
    558
    Благодарностей: 44
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от ZXFanat Посмотреть сообщение

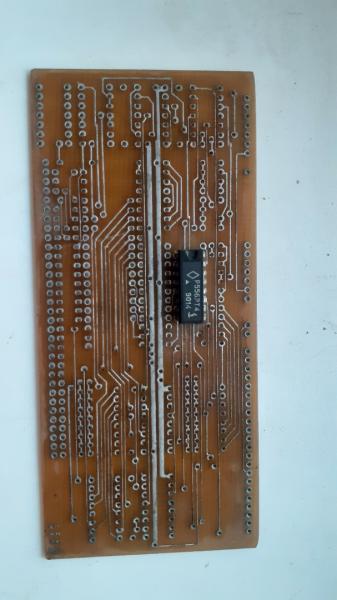

    На плате предусмотрена микросхема РТ4. Есть прошивка в виде *.bin или *.hex?
    В тексте же написано что прошивка опубликована в ZX-Ревю за 1991 год.

    РАСШИРЕНИЕ ПАМЯТИ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА "СПЕКТРУМ"
    ......
    В заключение приведем конкретную схему расширения памяти "Ленинградского
    варианта" Спектрума до 128 К, программно совместимую с фирменным "128+".
    1. Сигнал CHSCR подключить к 13 D17, предварительно отключив его от "земли".
    2. Сигнал A14(ROM) подключить к 27 ножке ПЗУ 27256, установленной на место
    микросхемы D29. Это ПЗУ должно содержать в себе и "старое" и "новое" ПЗУ, в отличие от
    ПЗУ 27128 "Спектрума 48".
    3. Сигналы А14' и А15' подключаются к 10 и 13 выводам D16, которые предварительно
    надо отключить от адресных линий A14 и А15.
    4. Сигнал CAS0 подключается к 15-ым выводам микросхем ОЗУ, установленным на
    плате, от которых предварительно отключается сигнал CAS.
    5. Сигнал CAS1 подключается к 15-ым выводам второй линейки микросхем ОЗУ,
    напаянных на микросхемы ОЗУ, установленные в плате.
    Карта прошивки микросхемы DD2 556РТ4 (с) 1990 "Сделай сам" & MOA
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	rt4.jpg
Просмотров:	277
Размер:	54.7 Кб
ID:	26577
    Последний раз редактировалось _Ratibor_; 17.04.2011 в 19:11.
