- Только вот в комплекте мультиплексора нет, и нет 16 теминальных
портов...

Мультиплексор 2 штуки встречаются в теме "Любительский клуб музей в Москве"
http://foto.mail.ru/mail/p---ribor/771/773.html

Если есть интерес есть схемы на него.

Э100/25 это наша интерпретация PDP11/40
http://www.psych.usyd.edu.au/pdp-11/11_40.html
только платы в отличии от DEC поделены на 3 части.
http://narod.ru/disk/11957627001/%D0...1%8B1.jpg.html

[Advertiser]

[form]

только платы в отличии от DEC поделены на 3 части.

Почему же в отличии? вот к примеру DEC.

[istelec]

Платы в нашей Э100/25 я имел введу какбы разделены на 3 части
в отличии от оригинальных (полных)DECовских.
Э100/25 выполнена на платах (полу платах ) оналогично как и у Э60

На фото без ламелий которое я приложил это платы от Э79
полная копия DECовских

[Andrey_Ak]

Мультиплексор 2 штуки встречаются в теме "Любительский клуб музей в Москве"

Если есть интерес есть схемы на него.

- Да, схемы и документация нужны на него, так как собираюсь
его выменять у клуба...

---------- Post added at 14:44 ---------- Previous post was at 14:41 ----------

Еще документация по Контроллеру НМЛ для Эл.100/25:


Устройство управления НМЛ 15ВВМЛ-6-002 Эксплуатационная документация:

Книга 1 (1981 г.)
- УРМ3.857.007 ЭД Ведомость эксплуатационных документов
- УРМ3.857.007 ТО Техническое описание и Инструкция по эксплуатации
- УРМ3.857.007 ФО Формуляр
- УРМ3.857.007 ЗИ Ведомость ЗИП
- УРМ3.857.007 Э4 Устройство управления Схема электрическая соединений
- УРМ3.508.247 Э3 Блок питания Схема электрическая принципиальная
- УРМ3.553.082 Э7 Блок электронный Схема электрическая расположения
- УРМ3.503.031 Э3 Стабилизатор напряжения Схема электрическая принципиальная

Книга 2
- УРМ3.858.215 Э3 ТЭЗ А-220 Схема электрическая принципиальная
- УРМ3.858.216 Э3 ТЭЗ А-221 Схема электрическая принципиальная
- УРМ3.858.217 Э3 ТЭЗ А-222 Схема электрическая принципиальная
- УРМ3.858.218 Э3 ТЭЗ А-223 Схема электрическая принципиальная
- УРМ3.858.219 Э3 ТЭЗ А-224 Схема электрическая принципиальная
- УРМ3.858.220 Э3 ТЭЗ А-225 Схема электрическая принципиальная
- УРМ3.858.221 Э3 ТЭЗ А-226 Схема электрическая принципиальная
- УРМ3.858.222 Э3 ТЭЗ А-227 Схема электрическая принципиальная
- УРМ3.858.223 Э3 ТЭЗ А-228 Схема электрическая принципиальная
- УРМ3.858.224 Э3 ТЭЗ А-229 Схема электрическая принципиальная
- УРМ3.858.225 Э3 ТЭЗ А-230 Схема электрическая принципиальная
- УРМ3.858.226 Э3 ТЭЗ А-231 Схема электрическая принципиальная
- И9М4.853.066 Э3 Кабель Схема электрическая принципиальная
- УРМ4.854.642 Э3 Жгут Схема электрическая принципиальная
- УРМ4.854.655 Э3 Жгут Схема электрическая принципиальная
- УРМ4.854.655 СБ Жгут Сборочный чертеж

Книга 3 (1981 г.)
- УРМ3.857.007 Д3 Тест команд

Книга 4 (1981 г.)
- УРМ3.857.007 Д4 Тест временных соотношений

Книга 5 (1981 г.)
- УРМ3.857.007 Д5 Тест обмена

Книга 6 (1981 г.)
- УРМ3.857.007 Д6 Таблица сигналов

Устройство внешней памяти на магнитных лентах 15ВВМЛ-12-004 (Шкаф-стойка в сборе с УУ 15ВВМЛ-6-002)
Эксплуатационная документация УРМ1.419.007 :
- УРМ8.820.723 ОП Опись книги
- УРМ1.419.007 ЭД Ведомость эксплуатационных документов
- УРМ1.419.007 ТО Техническое описание и Инструкция по эксплуатации
- УРМ1.419.007 ФО Формуляр
- УРМ1.419.007 Д10 Инструкция по упаковке
- УРМ1.419.007 СБ Сборочный чертеж
- УРМ1.419.007 ЗИ Ведомость ЗИП
- УРМ1.419.007 Э4 Схема электрическая соединений
- И9М4.115.089 Э3 Стойка Схема электрическая принципиальная
- И9М3.856.039 ТО Устройство распределительное Техническое описание
- И9М3.856.039 Э3 Устройство распределительное Схема электрическая принципиальная
- И9М4.853.083 Э3 Кабель Схема электрическая принципиальная
- И9М4.853.113 Э3 Кабель Схема электрическая принципиальная
- УРМ4.075.011 Комплект монтажных частей

[istelec]

Я бы тоже не отказался бы от одного.

От сканировать альбом схем проблематично не лезит
в сканер. (большая портянка) Могу сделать его фото или
отдать на ксерокс.
http://narod.ru/disk/11965147001/%D0%BC%D0%BF1.jpg.html
http://narod.ru/disk/11965177001/%D0%BC%D0%BF2.jpg.html

[Andrey_Ak]

Я бы тоже не отказался бы от одного.

От сканировать альбом схем проблематично не лезит
в сканер. (большая портянка) Могу сделать его фото или
отдать на ксерокс.
http://narod.ru/disk/11965147001/%D0%BC%D0%BF1.jpg.html
http://narod.ru/disk/11965177001/%D0%BC%D0%BF2.jpg.html

- А зачем Вам мультиплексор? Подключать то его не к чему, кроме как к Эл.100-25

- Да я хотел собственно оригинал документации..

---------- Post added at 15:41 ---------- Previous post was at 14:56 ----------

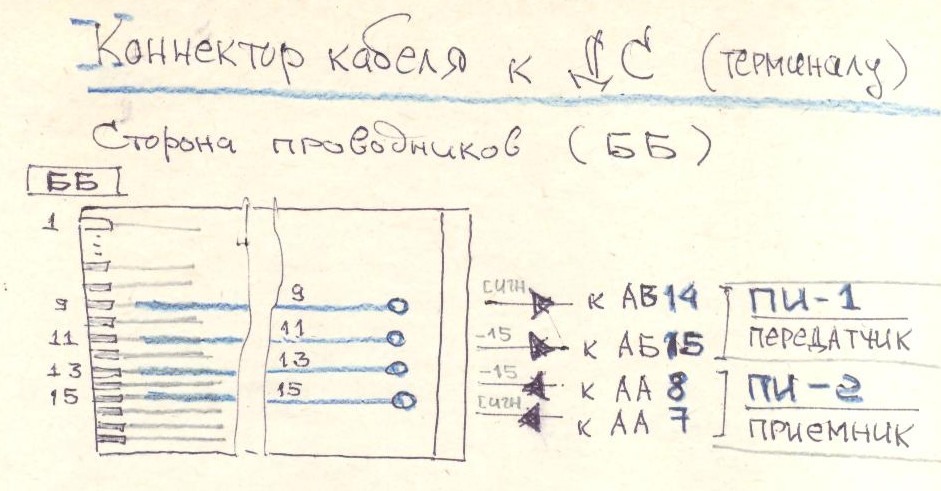

Нашел в документации бумажку, по подключению плат ПИ-1 и ПИ-2
к терминалу, через переходник с корзины УС:

http://www.tis.kz/large/El-100-25/DC.jpg

Отсканировал кусочек схемы платы передатчика ПИ-1:

http://www.tis.kz/large/El-100-25/PI-1-SH.jpg

Отсканировал кусочек схемы платы приемника ПИ-2:

http://www.tis.kz/large/El-100-25/PI-2-SH.jpg

Получится ли завязать платы ПИ1 и ПИ2 с обычным терминалом по
токовой петле? Например завязать с моим переходником CL - RS232:

http://www.tis.kz/temp/cl/CL-05.JPG

---------- Post added at 15:53 ---------- Previous post was at 15:41 ----------

Смущает то, что на схемах нет оптронной развязки...

---------- Post added at 16:59 ---------- Previous post was at 15:53 ----------

Еще документация по Контроллеру НМД для Эл.100/25:

Устройство управления НМД 15ВВМД-160-004 Эксплуатационная документация:

Книга 1
- УРМ8.820.556 Опись книги №1
- УРМ3.857.002 ЭД Ведомость эксплуатационных документов
- УРМ3.857.002 ТО Техническое описание и Инструкция по эксплуатации
- УРМ3.857.002 ФО Формуляр
- УРМ3.857.002 ЗИ Ведомость ЗИП

Книга 2
- УРМ8.820.557 Опись книги №2
- УРМ3.508.247 Э3 Блок питания Схема электрическая принципиальная
- УРМ3.553.072 Э3 Блок электронный УУ НМД Схема электрическая принципиальная Лист.1
- УРМ3.553.072 Э3 Блок электронный УУ НМД Схема электрическая принципиальная Лист.2
- УРМ3.553.072 Э3 Блок электронный УУ НМД Схема электрическая принципиальная Лист.3
- УРМ3.857.002 Э4 Устройство управления НМД Схема электрическая соединений
- УРМ3.858.147 Э3 ТЭЗ A-258 Схема электрическая принципиальная Лист.1
- УРМ3.858.147 Э3 ТЭЗ A-258 Схема электрическая принципиальная Лист.2
- УРМ3.858.148 Э3 ТЭЗ A-259 Схема электрическая принципиальная Лист.1
- УРМ3.858.148 Э3 ТЭЗ A-259 Схема электрическая принципиальная Лист.2
- УРМ3.858.149 Э3 ТЭЗ A-260 Схема электрическая принципиальная Лист.1
- УРМ3.858.149 Э3 ТЭЗ A-260 Схема электрическая принципиальная Лист.2
- УРМ3.858.150 Э3 ТЭЗ A-262 Схема электрическая принципиальная Лист.1
- УРМ3.858.150 Э3 ТЭЗ A-262 Схема электрическая принципиальная Лист.2
- УРМ3.858.151 Э3 ТЭЗ A-250 Схема электрическая принципиальная Лист.1
- УРМ3.858.151 Э3 ТЭЗ A-250 Схема электрическая принципиальная Лист.2
- УРМ3.858.152 Э3 ТЭЗ A-252 Схема электрическая принципиальная Лист.1
- УРМ3.858.152 Э3 ТЭЗ A-252 Схема электрическая принципиальная Лист.2
- УРМ3.858.153 Э3 ТЭЗ A-253 Схема электрическая принципиальная Лист.1
- УРМ3.858.153 Э3 ТЭЗ A-253 Схема электрическая принципиальная Лист.2
- УРМ3.858.154 Э3 ТЭЗ A-251 Схема электрическая принципиальная Лист.1
- УРМ3.858.154 Э3 ТЭЗ A-251 Схема электрическая принципиальная Лист.2
- УРМ3.858.155 Э3 ТЭЗ A-261 Схема электрическая принципиальная Лист.1
- УРМ3.858.155 Э3 ТЭЗ A-261 Схема электрическая принципиальная Лист.2
- УРМ3.858.156 Э3 ТЭЗ A-254 Схема электрическая принципиальная Лист.1
- УРМ3.858.156 Э3 ТЭЗ A-254 Схема электрическая принципиальная Лист.2
- УРМ3.858.157 Э3 ТЭЗ A-256 Схема электрическая принципиальная Лист.1
- УРМ3.858.157 Э3 ТЭЗ A-256 Схема электрическая принципиальная Лист.2
- УРМ3.858.158 Э3 ТЭЗ A-257.1 Схема электрическая принципиальная Лист.1
- УРМ3.858.158 Э3 ТЭЗ A-257.1 Схема электрическая принципиальная Лист.2
- УРМ3.858.158-01 Э3 ТЭЗ A-257.2 Схема электрическая принципиальная Лист.1
- УРМ3.858.158-01 Э3 ТЭЗ A-257.2 Схема электрическая принципиальная Лист.2
- УРМ3.858.160 Э3 ТЭЗ A-255 Схема электрическая принципиальная Лист.1
- УРМ3.858.160 Э3 ТЭЗ A-255 Схема электрическая принципиальная Лист.2
- У9М4.853.066 Э3 Кабель Схема электрическая принципиальная
- У9М3.503.031 Э3 Стабилизатор напряжения Схема электрическая принципиальная
- У9М3.867.052 Э3 Пульт управления Схема электрическая принципиальная Лист.1
- У9М3.867.052 Э3 Пульт управления Схема электрическая принципиальная Лист.2
- У9М4.854.745 Э3 Жгут НМД Схема электрическая принципиальная
- У9М3.553.072 Д5 Блок электронный НМД Таблица сигналов

Книга 3
- УРМ8.820.558 Опись книги №3
- УРМ3.857.002 Д2 УУ НМД Статический тест
- УРМ3.857.002 Д3 УУ НМД Динамический тест
- УРМ3.857.002 Д4 УУ НМД Программа форматирования диска


Устройство внешней памяти на магнитных лентах 15ВВМД-5-007 / 15ВВМД-10-006 (Шкаф-стойка в сборе с УУ 15ВВМД-160-004)
Эксплуатационная документация УРМ1.419.008 :
- УРМ8.820.724 ОП Опись книги
- УРМ1.419.008 ЭД Ведомость эксплуатационных документов
- УРМ1.419.008 ТО Техническое описание и Инструкция по эксплуатации
- УРМ1.419.008 ФО Формуляр
- УРМ1.419.008 Д10 Инструкция по упаковке
- УРМ1.419.008 СБ Сборочный чертеж
- УРМ1.419.008 Э4 Схема электрическая соединений
- УРМ1.419.008 ЗИ Ведомость ЗИП
- И9М4.115.089 Э3 Стойка Схема электрическая принципиальная
- И9М3.856.039 ТО Устройство распределительное Техническое описание
- И9М4.853.083 Э3 Кабель Схема электрическая принципиальная
- И9М3.856.039 Э3 Устройство распределительное Схема электрическая принципиальная

[istelec]

- А зачем Вам мультиплексор? Подключать то его не к чему, кроме как к Эл.100-25

Похоже Вы очень далеки от этой техники.
Его можно подключить к любой машине имеющей интерфейс ОШ. (Общая шина полный аналог DEC UNIBUS)
Это Э-79,СМ Все машины с ОШ СМ3,СМ4,СМ1420 итд, К Э-60 через преобразователь шин
МПИ - ОШ

[Andrey_Ak]

Похоже Вы очень далеки от этой техники.
Его можно подключить к любой машине имеющей интерфейс ОШ. (Общая шина полный аналог DEC UNIBUS)
Это Э-79,СМ Все машины с ОШ СМ3,СМ4,СМ1420 итд, К Э-60 через преобразователь шин
МПИ - ОШ

- Я знаю что он к ОШ.
А у Вас есть что-то с ОШ? Из серии СМ3,СМ4,СМ1420 и т.д. ???

А вот переходник я бы хотел себе сделать...

---------- Post added at 17:33 ---------- Previous post was at 17:22 ----------

Не может ли быть эта плата:
http://www.tis.kz/large/El-100-25/ZIP-01/C3.jpg
переходником ОШ-МПИ ?

---------- Post added at 17:37 ---------- Previous post was at 17:33 ----------

Просто сейчас под рукой нет документации с описанием на эту плату...

[istelec]

Есть Электроника 79 (Есть всё кроме магистрали злато там много было)но в очень плохом состоянии.
Самое обидное это платы с обрезанными ламелями.
Вандалы сделали своё дело.
Незнаю сколько лет уйдёт на её востановление
Фото двух плат от неё я уже упоминал.
А также СМ1300 тоже ОШ Пытаюсь востановить после вандалов

Насчет переходника гдето на форуме ктото об нём упоменал.

---------- Post added at 19:43 ---------- Previous post was at 19:25 ----------

Не может ли быть эта плата:
http://www.tis.kz/large/El-100-25/ZIP-01/C3.jpg
переходником ОШ-МПИ ?

К сожелению данная плата не имеет отношения к переходнику.

---------- Post added at 19:50 ---------- Previous post was at 19:43 ----------

AlecV,
KALDYH,
вообще то много раньше в инете кто то из форумчан выкладывал фото платы МПИ -ОШ повторяю http://saveimg.ru/show-image.php?id=...68b8c31e176b5f
Это с темы "Запуск периферии СМ ЭВМ"
Там у AlecV есть плата от СМ1420 послпортов
Я его спрашивал нас чет её
но он не ответил.

[Andrey_Ak]

Есть Электроника 79 (Есть всё кроме магистрали злато там много было)но в очень плохом состоянии.
Самое обидное это платы с обрезанными ламелями.
Вандалы сделали своё дело.
Незнаю сколько лет уйдёт на её востановление
Фото двух плат от неё я уже упоминал.
А также СМ1300 тоже ОШ Пытаюсь востановить после вандалов

- Примите мои соболезнования, по поводу состояния ваших ЭВМ,
искренне сочувствую, что досталось в таком ужасном состоянии..

А есть ли фото сессия ваших машинок? Очень интересно...
