Мини ЭВМ "Искра 226"

[Andrey_Ak]

Очень нужны фото накопителя от "Искры-226". Желательно детальные. Если таковых нет, то хотя бы вид сзади.
Может у кого есть фото внутренностей? Цены бы не было такой информации.
И ещё, интересует фото контроллера НГМД. А, если есть описание и схемы..., то просто - СУПЕР.

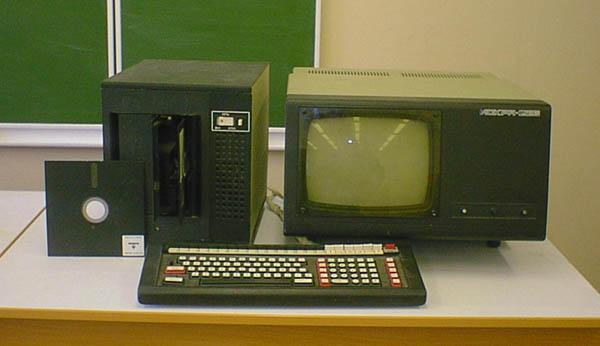

Вложение 33650

Может быть встречались другие варианты?

- А какой именно накопитель интересует? Их два типа было,
PLx45d сдвоенный, и второй тип на двух дисководах ЕС5074...

У меня есть оба, PLx45D в сборе, а во втором чего-то не хватает...

Фото контроллера сам ищу, у меня есть какие-то контроллеры,
но на что они идут я не знаю...

[KokaF77]

Интересует больше на ЕС5074. Попутный вопрос: а разве одинарных не было, с одним дисководом?

Что касается контроллера, если я не ошибаюсь, то он состоит из двух плат, "раскладушка".

---------- Post added at 21:39 ---------- Previous post was at 21:25 ----------

Да, а на фото из моего поста какой дисковод?

[b2m]

Вот тут торгуют интересующим тебя дисководом. Там есть пара фоток.

[KokaF77]

Вот тут торгуют интересующим тебя дисководом. Там есть пара фоток.

b2m, спасибо! Но меня интересует НГМД от "Искры", как изделие, в составе которого и стоят эти самые ЕС5074.

[b2m]

В этой теме есть ссылка не схему дисковода.

[KokaF77]

Andrey_Ak, а у Вас имеется интерфейсный кабель к Вашим накопителям?
Если есть, то какие там разъёмы (тип, количество контактов, рядность)?

---------- Post added at 23:03 ---------- Previous post was at 22:54 ----------

Что касается контроллера, если я не ошибаюсь, то он состоит из двух плат, "раскладушка".

Да, и собран полностью на рассыпухе.

[Andrey_Ak]

Andrey_Ak, а у Вас имеется интерфейсный кабель к Вашим накопителям?
Если есть, то какие там разъёмы (тип, количество контактов, рядность)?

---------- Post added at 23:03 ---------- Previous post was at 22:54 ----------


Да, и собран полностью на рассыпухе.

- Да, кабель имеется, разъемы с обоих сторон одинаковые...
Как на этой фотке http://www.tis.kz/large/Iskra-226/SAM_0891.JPG

У меня в накопителе собранном на ЕС5074, есть только сами дисководы
ЕС5074, но там еще должна быть какая-то плата, которой нет...

Вот фотки моей Искры http://www.tis.kz/iskra226.php

Накопители ГМД еще не фоткал...

---------- Post added at 09:33 ---------- Previous post was at 09:32 ----------

п.с. Кто-бы мне сказал куда клаву втыкать...

---------- Post added at 09:34 ---------- Previous post was at 09:33 ----------

Интересует больше на ЕС5074. Попутный вопрос: а разве одинарных не было, с одним дисководом?

Что касается контроллера, если я не ошибаюсь, то он состоит из двух плат, "раскладушка".

---------- Post added at 21:39 ---------- Previous post was at 21:25 ----------

Да, а на фото из моего поста какой дисковод?

- Одинарных не было вроде....

- Там все контроллеры состоят из двух плат, "раскладушка"

- На фото PLx45D сдвоенный

[KokaF77]

Andrey_Ak, спасибо!

- Да, кабель имеется, разъемы с обоих сторон одинаковые...
Как на этой фотке http://www.tis.kz/large/Iskra-226/SAM_0891.JPG

У меня в накопителе собранном на ЕС5074, есть только сами дисководы
ЕС5074, но там еще должна быть какая-то плата, которой нет...

С разъёмами более-менее ясно. А вот по поводу отсутствующей платы, интересно какой у неё формат? Она чем-то должна напоминать стандартный ТЭЗ от Искры (ламельный разъём и чёрная планка)? Или какой-то другой?

- Одинарных не было вроде....

Странно... Что же тогда у меня? Точнее, остатки от чего? Имеется БП (довольно таки громоздкий и массивный), один дисковод, корзинка с одним посадочным местом и плата контроллера (почти брат-близнец типового Искровского модуля). Судя по остаткам проводки, дисковод был именно один. А контроллер, похоже, это составная часть НГМД. В общем, пока у меня одни вопросы...

п.с. Кто-бы мне сказал куда клаву втыкать...

К сожалению, ничем не помогу... Моя "Искра" осталась в 1995, в Караганде, всё в прошлом.

[Andrey_Ak]

Andrey_Ak, спасибо!

С разъёмами более-менее ясно. А вот по поводу отсутствующей платы, интересно какой у неё формат? Она чем-то должна напоминать стандартный ТЭЗ от Искры (ламельный разъём и чёрная планка)? Или какой-то другой?

Странно... Что же тогда у меня? Точнее, остатки от чего? Имеется БП (довольно таки громоздкий и массивный), один дисковод, корзинка с одним посадочным местом и плата контроллера (почти брат-близнец типового Искровского модуля). Судя по остаткам проводки, дисковод был именно один. А контроллер, похоже, это составная часть НГМД. В общем, пока у меня одни вопросы...


К сожалению, ничем не помогу... Моя "Искра" осталась в 1995, в Караганде, всё в прошлом.

- А можно фотки того, что у Вас осталось? Может я уже видел это...

А у меня два дискогрыза ЕС5074, от них идут шлейфы на один разъем,
который валяется левее дисководов... Там должна быть какая-то плата, и к ней-же должны подключатся кнопки от морды...

Караганда это почти рядом со мной, всего 1000 км... Может там у знакомых у Ваших поспрашивать?

[KokaF77]

- А можно фотки того, что у Вас осталось? Может я уже видел это...

Сделаю. Правда, быстро не смогу, не рядом.

А у меня два дискогрыза ЕС5074, от них идут шлейфы на один разъем,
который валяется левее дисководов... Там должна быть какая-то плата, и к ней-же должны подключатся кнопки от морды...

Какая-то платка с кнопками и светодиодами тоже имеется. А монтаж соединительного жгута говорит о том, что дисковод один. Некоторые проводочки оторваны, но, тем не менее, нет следов откусанных разъёмов.

Караганда это почти рядом со мной, всего 1000 км... Может там у знакомых у Ваших поспрашивать?

Все мои кенты, те кто были в теме и кому я оставил это хозяйство, давно поразъехались по белому свету. А для тех кто остался - это тёмный лес.
Очень многое просто уничтожили металлисты.
P.S. В КарГУ на матфаке (корпус по ул. Гоголя) был целый класс Искр. Но в те года их уже начали дербанить. Сильно сомневаюсь, что там что-то осталось живое. Спросить не у кого.
