    Question Опознайте Beta disk interface...

    Привет всем!
    Вот попалась плата контроллера. Копался, копался - не нашел фото такой нигде. Вроде переразводка самой "ходовой". Может кто сталкивался с такой?
    Справа,около системного разъема, вроде куча буферных формирователей (АП6?). Именно по этой особенности искал схему, пока не нашел.

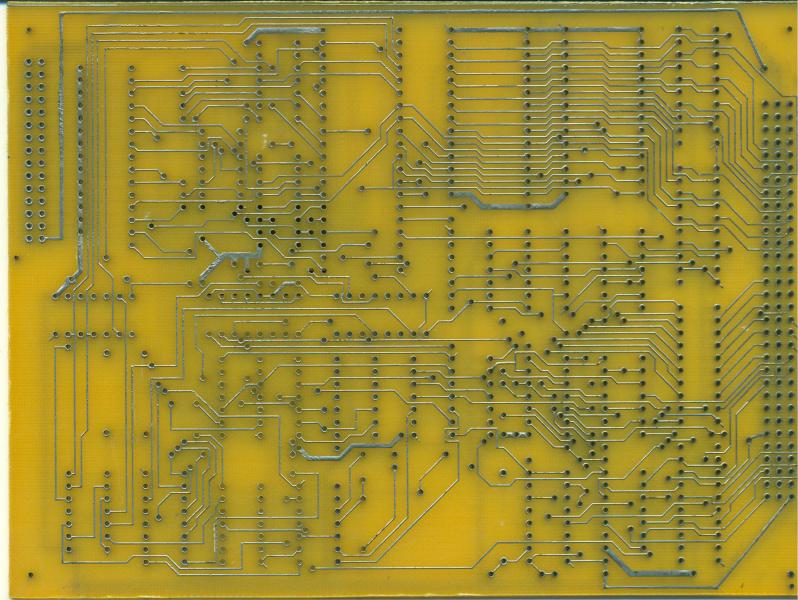

    Нажмите на изображение для увеличения.

Название:	beta_unk1s.jpg
Просмотров:	391
Размер:	95.6 Кб
ID:	28540

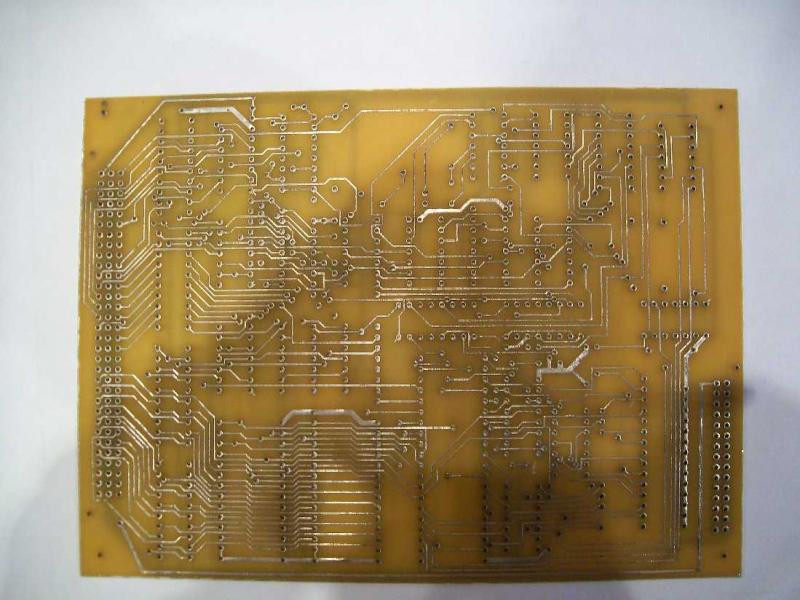

    Нажмите на изображение для увеличения.

Название:	beta_unk2s.jpg
Просмотров:	428
Размер:	89.1 Кб
ID:	28541

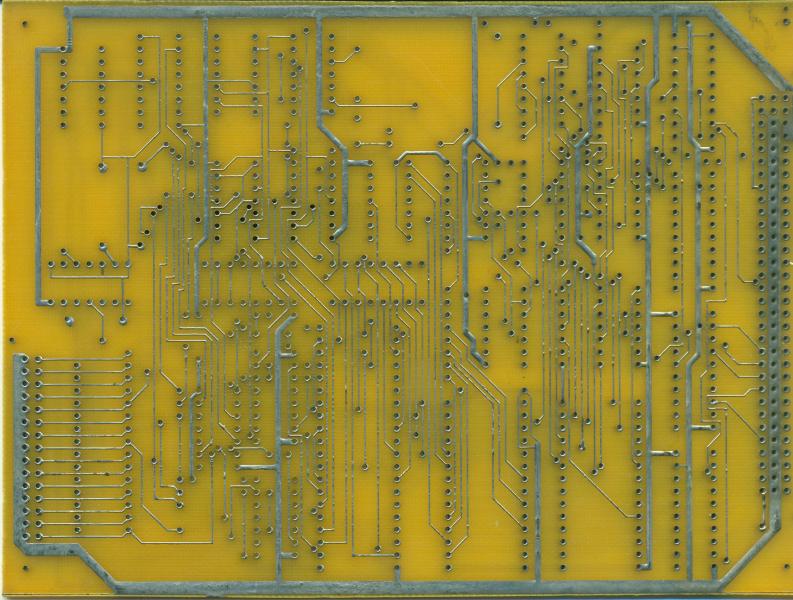

    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Beta_Disk_unk 001s.jpg
Просмотров:	292
Размер:	71.0 Кб
ID:	28533
    Последний раз редактировалось crolicasm; 04.08.2011 в 21:50.

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Guru Аватар для zorel
    Регистрация
    17.09.2010
    Адрес
    г. Днепропетровск
    Сообщений
    3,112
    Благодарностей: 1145
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    crolicasm, будьте добры, сделайте пожалуйста скан платы с двух сторон, за ранее благодарен.

    Это не она? Если такая же то я видел такой подключеную к робику.
    Последний раз редактировалось zorel; 04.07.2014 в 20:23.

  4. #3
    Junior
    Регистрация
    09.02.2009
    Адрес
    МО, Наро-Фоминск
    Сообщений
    21
    Благодарностей: 9
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от zorel Посмотреть сообщение
    crolicasm, будьте добры, сделайте пожалуйста скан платы с двух сторон, за ранее благодарен.

    Это не она? Если такая же то я видел такой подключеную к робику.
    Не совсем. На моей 3 корпуса (между ВГ и FDD) поперек остальных.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	Beta_Disk_unk 003s.jpg
Просмотров:	235
Размер:	65.8 Кб
ID:	28536
    Последний раз редактировалось crolicasm; 04.08.2011 в 12:37.

  5. Этот пользователь поблагодарил crolicasm за это полезное сообщение:
    zorel (03.08.2011)

  6. #4
    Guru Аватар для zorel
    Регистрация
    17.09.2010
    Адрес
    г. Днепропетровск
    Сообщений
    3,112
    Благодарностей: 1145
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    crolicasm, Там где тень дорожек не видно. Сделайте по возможности в высоком качестве, по возможности сканером. Я со временем платку перерисую, если ее опознают.

  7. #5
    Junior
    Регистрация
    09.02.2009
    Адрес
    МО, Наро-Фоминск
    Сообщений
    21
    Благодарностей: 9
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Залил новые фотки в 1 пост, сделанные на сканере. Пока взял ходовую схему и ищу 10 отличий. А они есть...

  8. Этот пользователь поблагодарил crolicasm за это полезное сообщение:
    zorel (04.08.2011)
