Ленинград-256 НЭТИ

[gdv2002]

Тема является как-бы продолжением темы https://zx-pk.ru/threads/25182-sbork...rsii-212a.html

Почему "НЭТИ", да скорее от "основной" схемы и системной шины по стандарту НЭТИ. Да и учился я там, только уже не в НЭТИ, в СибГУТИ (96-01г.)

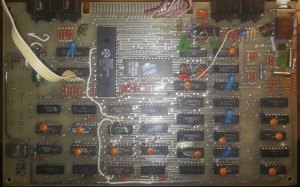

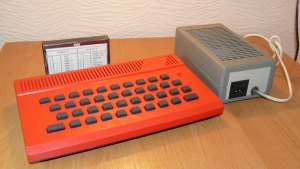

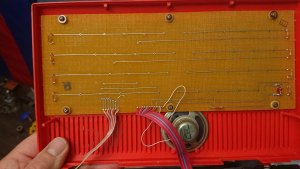

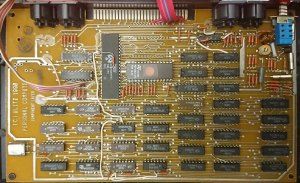

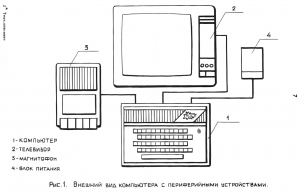

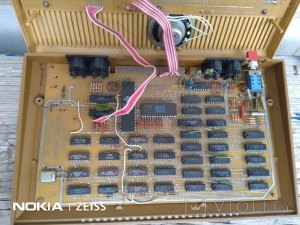

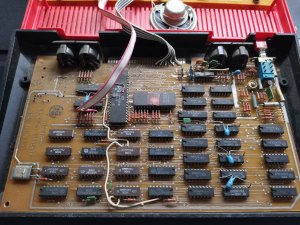

Новосибирский вариант понравился простотой и тем, что многие "детские болячки" своего прародиделя в нём поправлены/вылечены.

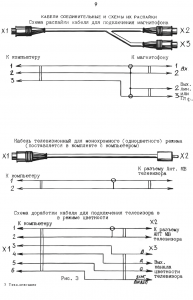

Решил убрать линейку РУ5 и сделать расширение до 256к на РУ7, добавил и AY. Схема уже рассчитана на нормальный джойстик, поправил читалку с магнитофона.

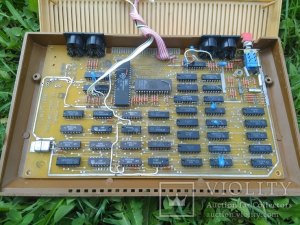

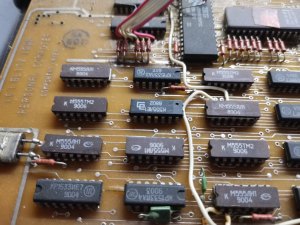

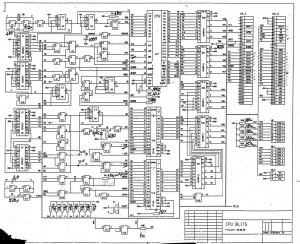

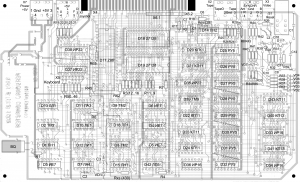

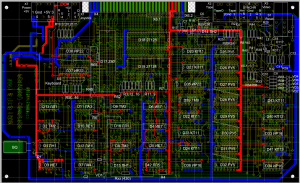

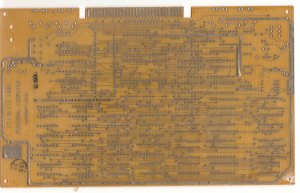

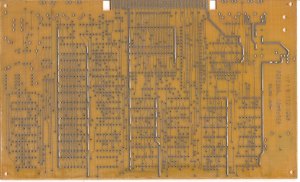

Развёл плату, размеры платы 210х140.





Монтажка

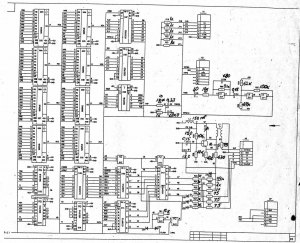

Ссылка на схему, плату, герберы и прошивки этой версии:

https://drive.google.com/drive/folde...hc?usp=sharing

Ошибки и недочеты на плате:

• на EEPROM_A15 резистор 1к на землю;
• ИР9 - 15 вывод на землю;
• подтянуть 11 и 12 вывод РТ4 через резисторы 4.7к к питанию;
