Тема: Апогей-БК01 и Апогей-БК01Ц: Информация о компьютере

  1. #1
    Banned
    Регистрация
    01.12.2010
    Адрес
    г. Санкт-Петербург
    Сообщений
    1,657
    Записей в дневнике
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Процессор: КР580ВМ80А (клон Intel 8080)
    ОЗУ: 52 Кб.
    Звук: 3-х канальный генератор.
    Видео: Текстовый режим от 64x25 до 64x64 8 цветов. Или псевдографический 192x128 8 цветов.
    Выпущен: 1988 год.

    * 8 цветов поддерживал только Апогей БК-01Ц, а Апогей БК-01 поддерживал 4 серых оттенка фона. Цвет символа мог быть только белым или черным.



    Апогей БК-01 и Апогей БК-01Ц — это советские домашние компьютеры, усовершенствованные версии компьютера Радио 86РК.

    Все три обсуждаемых компьютера используют процессор КР580ВМ80А (клон Intel 8080). Компьютеры Радио 86РК имеют 16 или 32 Кб оперативной памяти, а Апогей 52 Кб. Все они подключаются к телевизору. В качестве накопителя данных используют магнитофон. Они все имеют небольшое ПЗУ с программой Монитор, которая позволяет загружать/сохранять программы, просматривать/изменять оперативную память и в общем отлаживать компьютер. Встроенного Бейсика нет. Компьютеры имеют внешний 24-битный порт на основе КР580ВВ55А (клон Intel 8255). Ну и имеют контроллер клавиатуры на основе той же КР580ВВ55А.

    Компьютер Радио-86РК появился в 1986 году виде схем в журнале Радио (номер 4-6/1986). Любители должны были собрать компьютер самостоятельно. А промышленно он стал выпускаться намного позже.

    Особенностью компьютера была небольшая схема, всего 29 микросхем для версии с 16 Кб оперативной памяти.

    Схема была простой благодаря использованию микросхемы КР580ВГ75 (клон Intel 8275), которая содержала в себе большую часть видеоконтроллера. Эта микросхема работала совместно с контроллером ПДП КР580ВТ57 (клон Intel 8257), ПЗУ знакогенератора и еще нескольких простых микросхем.

    К сожалению, микросхема КР580ВГ75 могла отображать лишь текстовый режим экрана 64x25 / 64x64 использующий всего 128 символов. Знакогенератор содержит английские и русские буквы (что очень приятно на фоне иностранных компьютеров), но маленького знакогенератора хватило только на заглавные буквы. Строчных букв нет. Так же в знакогенератор поместили символы для псевдографического режима 128x128.

    Еще интересно в Радио 86РК сделано формирование звука. Динамик подключен к выводу INTE процессора (это разрешение прерываний). Прерывания и порты ввода-вывода в этом компьютере не используются кстати. Что бы компьютер издал писк с частотой 1 КГц, программист должен был написать программу разрешающую и запрещающую прерывания тысячу раз в секунду.

    В компьютере Апогей для вывода звука была применена микросхема КР580ВИ53 (клон Intel 8253). Это трехканальный таймер, который позволял воспроизводить трехголосые мелодии, не нагружая процессор и программиста.

    Как вы видите, в этих компьютерах по максимуму используются микросхемы серии Intel 8xxx.

    Компьютеры Апогей так же были собраны на основе КР580ВГ75, но они содержали альтернативный знакогенератор с псевдографическими символами для режима 192x128. Кстати альтернативный знакогенератор в компьютерах Апогей включался выходом INTE процессора.

    В компьютере Апогей БК-01Ц так же появилось цветное изображение. Микросхема КР580ВГ75 позволяла реализовать цветное изображение, но ради простоты в компьютере Радио 86РК эта возможность не была реализована. Эта доработка требовала максимум 3 простых микросхемы, и любители дорабатывали компьютер РК86 руками.

    Компьютер Апогей БК-01Ц позволял использовать 8 цветов для символов на черном фоне. Либо 8 цветов фона с черными символами.

    Управление цветом для программиста было реализовано крайне неудобно. Программист записывал в видеопамять специальное значение с кодами 80h - 9Fh, которое изменяло цвет всех следующих за ним символов. Эти символы могли отображаться в виде пробелов, но тогда на экране были неиспользуемые позиции. Либо видеоконтроллер мог работать без пробелов, но это приводило к смещению всей видеопамяти на один символ. Адрес в видеопамяти символа с определенными координатами зависел от предыдущих символов и в общем мог быть любым. Ну и допускалось не более 16 изменений цвета на строку.

    Псевдографический режим 192x128 8 цветов позволял достичь графики сравнимой с ZX Spectrum. Черно-белое разрешение у ZX Spectrum конечно больше 256x192, но цветное всего 32x24, против 64x64 (в худшем случае 16x64) у Апогея.

    Я попробовал порисовать на Апогее:



    У видеоконтроллера была и хорошая особенность. Он позволял в качестве видеопамяти использовать любой участок адресного пространства. И в теории, разделить экран по вертикали на две части и независимо выбирать для них видеопамять.

    Это нам позволяет использовать вертикальный скролл и несколько видеостраниц.

    Но с вертикальным скроллом видел всего одну игру (Gonki). Да и вообще графических игр для Апогея всего несколько штук.



    Видеоадаптер во время чтения ОЗУ непредсказуемо притормаживал процессор, поэтому время выполнения программы рассчитать было невозможно. А это необходимо для корректной работы программы загрузки и сохранения на магнитофон. Поэтому во время загрузки с магнитофона, видеоконтроллер отключался и пользователь видел черный экран.

    Видеоконтроллер побочно регенерировал ОЗУ компьютера, поэтому программа загрузки с магнитофона выключившая видеоконтроллер должна сама регенерировать ОЗУ.

    Игры



    Так же есть видео с играми для Радио 86РК совместимых компьютеров. К сожалению цветных игр там нет.

    http://www.youtube.com/watch?v=0QjESzxU5cw
    (Видео не моё)

    Фото компьютера
    Упаковка компьютера

    Содержимое упаковки

    Инструкции

    Блок питания

    Кассеты с программами

    Компьютер внутри

    Плата позволяет использовать 8 микросхем памяти по 64 Килобита, они установлены на этом фото, либо 16 микросхем по 32 Килобита.

    Слева детали для подключения к телевизору.Справа разъем для проверки порта, разьем для подключения собственной техники и запасной предохранитель снизу.

    Компьютер Апогей БК01 с ROM диском


    Первая версия ROM-диска (на основе микросхемы 49F040). Еще есть версия всего на одной микросхеме 49LF040.


    Скачать универсальный эмулятор http://bashkiria-2m.narod.ru/files/emu.rar
    Скачать игры http://zx.pk.ru/showthread.php?t=17316&page=20
    Последний раз редактировалось vinxru; 09.12.2011 в 12:33.

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Moderator Аватар для Mick
    Регистрация
    14.06.2005
    Адрес
    г. Калуга
    Сообщений
    9,902
    Спасибо Благодарностей отдано
    176
    Спасибо Благодарностей получено
    694
    Поблагодарили
    367 сообщений
    Mentioned
    19 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    В принципе очень даже интресно. Было бы не плохо добавить вообще информацию о ресурсах компьютера - миниfaq.
    Кстати про игры и демо. Я выкладывал записи со своих кассет, там есть демо-картинка в цвете с музыкой - картинка известная про воришку. Добавь ее скриншот тоже - все будет больше инфы.
    Сайт поддержки моих изделий - http://micklab.ru/
    Группа ВКонтакте - https://vk.com/micklab

  4. #3
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,151
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    260
    Поблагодарили
    188 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    vinxru, А почему бы Вам этот текст не отправить как статью на конкурс на Полигоне призраков????
    Добавить еще инфы о производителе и пару абзацев про РОМ картридж (зачем и почему) - и первое место Ваше.

  5. #4
    Banned
    Регистрация
    01.12.2010
    Адрес
    г. Санкт-Петербург
    Сообщений
    1,657
    Записей в дневнике
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    vinxru, А почему бы Вам этот текст не отправить как статью на конкурс на Полигоне призраков????
    Добавить еще инфы о производителе и пару абзацев про РОМ картридж (зачем и почему) - и первое место Ваше.
    А можно отправлять статьи, которые я уже отправлял на хабрахабр?
    http://habrahabr.ru/blogs/atnikvariat/134205/

  6. #5
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,151
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    260
    Поблагодарили
    188 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    vinxru, Увы, я не организатор конкурса.
    http://www.phantom.sannata.ru/konkurs/2011/

  7. #6
    Banned
    Регистрация
    01.12.2010
    Адрес
    г. Санкт-Петербург
    Сообщений
    1,657
    Записей в дневнике
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    inxru, Увы, я не организатор конкурса.
    http://www.phantom.sannata.ru/konkurs/2011/
    Будут еще статьи, я пишу статейку про каждый компьютер, что у меня есть. Я вообще думаю видеоролики замутить.

  8. #7
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,151
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    260
    Поблагодарили
    188 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Конкурс раз в год - не пропустите.

  9. #8
    Member Аватар для Photocor
    Регистрация
    27.06.2017
    Адрес
    г. Жуковский
    Сообщений
    164
    Спасибо Благодарностей отдано
    44
    Спасибо Благодарностей получено
    7
    Поблагодарили
    6 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Здравствуйте!
    Стал счастливым обладателем полного комплекта поставки данного компьютера. Первый же вопрос возник по цветному подключению: RGB сигналы в нем отрицательной полярности (2-3 поколение ТВ)? Уж больно прилагаемая плата по схеме похожа на ту, которую предлагают спаять для инвертирования сигналов цветности первой версии Вектор-06Ц. Если это так, то просто замечательно - подключу к ТВ-тюнеру и Апогей, и Вектор через эту замечательную плату. И ничего паять не надо.
    Заранее благодарен!
    "Квант-БК" (48к) Предзаказ ZX Spectrum NEXT Электроника КР-05 БК-0011М Спектр-001 Апогей БК-01Ц Поиск-1 (512) МК-85,-90 Б3-34

  10. #9
    Veteran Аватар для Ратмир
    Регистрация
    07.05.2013
    Адрес
    г. Уфа
    Сообщений
    1,190
    Спасибо Благодарностей отдано
    339
    Спасибо Благодарностей получено
    136
    Поблагодарили
    112 сообщений
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Апогей подключается без проблем даже сигнал на 16 ногу scarta есть! Что нет у Вектора 06ц.

    Мои скромные железяки


    ATARI 65хе
    YAMAHA YIS503IIIR
    PackardBell
    HP Vectra 286/25n/VE/VL/VL800/VLi8, Kayak XA
    AcerPower 433sv
    Fujitsu-Siemens Scenic/S 2
    Compaq deskpro en

    МС 0511-01
    Микро80(в процессе)
    Микроком85
    Апогей-БК01Ц
    РадиоРК-86
    БК0010/10-01/11/11М
    ПК-8000
    Львов ПК-01
    Агат-9
    ДВК-2(в процессе)
    ДВК-3М
    Вектор-06ц
    Специалист
    ХТ8088 nec-20
    АТ286,386,486
    PI-75-200ММХ
    РII, III,IV

    ZX-Evolution r.C3
    Santaka-002
    Дельта-С
    Ленинград48к
    [свернуть]

  11. #10
    Member Аватар для Photocor
    Регистрация
    27.06.2017
    Адрес
    г. Жуковский
    Сообщений
    164
    Спасибо Благодарностей отдано
    44
    Спасибо Благодарностей получено
    7
    Поблагодарили
    6 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Ратмир Посмотреть сообщение
    Апогей подключается без проблем даже сигнал на 16 ногу scarta есть! Что нет у Вектора 06ц.

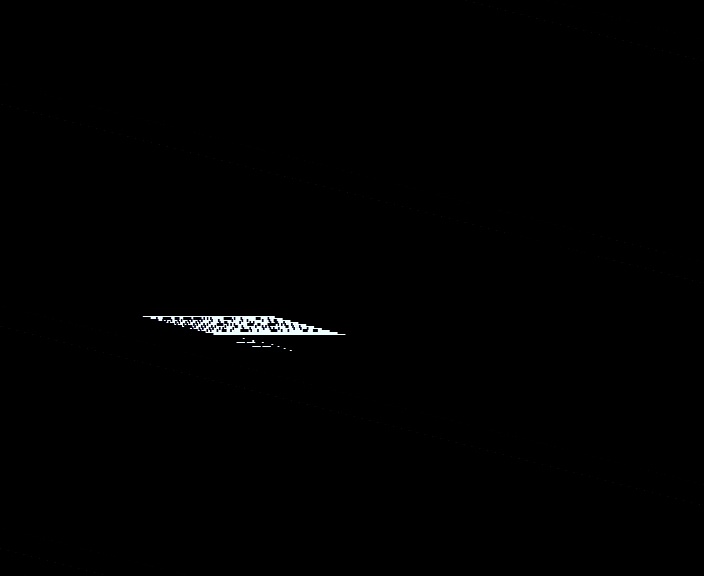

    Сегодня распаял кабель из разъема RGB на цветной тюльпан (3 цвета + синхро) и подал на тв-тюнер Behold T8. Увы, показывал только то, что на скриншоте - притом оно быстро бегало слева направо, спускаясь по строкам:
