Если команда RTI/RTT очищает бит Т - после неё всё равно будет Т-трап.

Если команда RTI/RTT очищает бит T - никакого Т-трапа не будет.
А тест сейчас запустим...

[Advertiser]

[Patron]

Если команда RTI/RTT очищает бит T - никакого Т-трапа не будет.
А тест сейчас запустим...

А у нас (на ВМ1 и ВМ2) БУДЕТ :)

[form]

.RU PDPT3

PDP-11 Interrupts Test #3

BIS #100,@#TTPS   x6
>>> Interrupt <<< 064 ; 001114
>>> Interrupt <<< 064 ; 001130
>>> Interrupt <<< 064 ; 001144

MTPS #340
...Press Key...
BIS #100,@#TTPS
Set T x3
RTI | RTI | NOP | NOP
>>> Trap to 014 <<<   ; 001346
>>> Interrupt <<< 100 ; 001346
>>> Trap to 014 <<<   ; 001346
>>> Interrupt <<< 060 ; 001346
>>> Trap to 014 <<<   ; 001346
>>> Interrupt <<< 064 ; 001346
NOP
NOP

MTPS #340
...Press Key...
BIS #100,@#TTPS
Set T x3
RTT | RTT | NOP | NOP
>>> Interrupt <<< 100 ; 001562
>>> Trap to 014 <<<   ; 001562
>>> Interrupt <<< 060 ; 001562
>>> Trap to 014 <<<   ; 001562
>>> Interrupt <<< 064 ; 001562
>>> Trap to 014 <<<   ; 001562
NOP
NOP

Program completed.

.D 10000=5037,177546,137,1000

.ST 10000

PDP-11 Interrupts Test #3

BIS #100,@#TTPS   x6
>>> Interrupt <<< 064 ; 001114
>>> Interrupt <<< 064 ; 001130
>>> Interrupt <<< 064 ; 001144

MTPS #340
...Press Key...
BIS #100,@#TTPS
Set T x3
RTI | RTI | NOP | NOP
>>> Trap to 014 <<<   ; 001346
>>> Interrupt <<< 060 ; 001346
>>> Trap to 014 <<<   ; 001346
>>> Interrupt <<< 064 ; 001346
>>> Trap to 014 <<<   ; 001346
NOP
NOP

MTPS #340
...Press Key...
BIS #100,@#TTPS
Set T x3
RTT | RTT | NOP | NOP
>>> Interrupt <<< 060 ; 001562
>>> Trap to 014 <<<   ; 001562
>>> Interrupt <<< 064 ; 001562
>>> Trap to 014 <<<   ; 001562
NOP
NOP

Program completed.

.

---------- Post added at 19:46 ---------- Previous post was at 19:46 ----------

А у нас (на ВМ1 и ВМ2) БУДЕТ

И как же там непатченные отладчики работают?

[Patron]

[CODE]И как же там непатченные отладчики работают?

Немного терпения - скоро всё станет ясно :)))

Упс.. Не учёл я, что на 11/80 IRQ "идёт за команду" - щас увеличу счётчик "заказанных" Т-трапов и отменю ожидание прерываний от таймера и клавиатуры..

[form]

Немного терпения - скоро всё станет ясно ))

Упс.. Не учёл я, что на 11/80 IRQ "идёт за команду" - щас увеличу счётчик "заказанных" Т-трапов и отменю ожидание прерываний от таймера и клавиатуры..

Так и так все ясно: T бит для того и предназначен чтобы генерить прерывание когда он установлен и не генерить когда сброшен

---------- Post added at 19:58 ---------- Previous post was at 19:52 ----------

Или ты имеешь в виду когда RTI/RTT - команда которой дали шанс выполниться перед T-бит трапом?

[Alex_K]

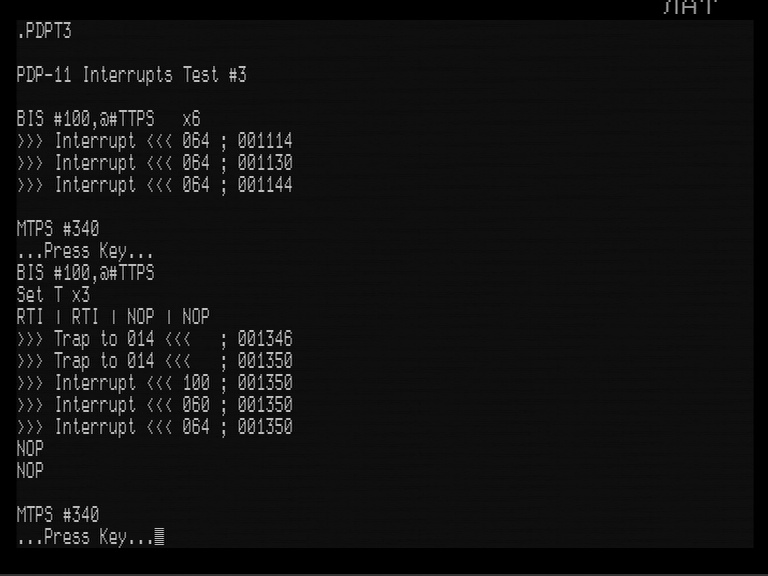

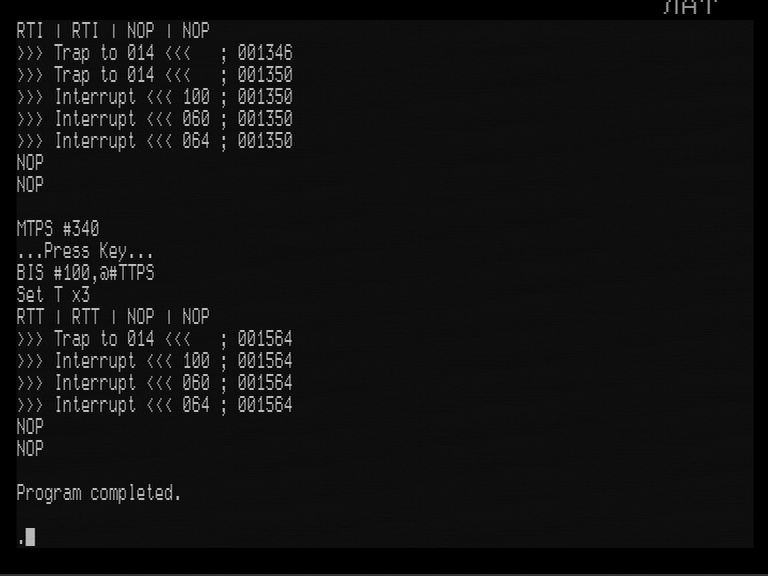

Результаты на реальной УКНЦ PDPT3.

[form]

Немного об особенностях

.RU TEST
000024

.RU TEST
000025

.RU TEST
000026

.RU TEST
000027

.DIR/OUT:NL: SY:

.COP/SY/NOLOG SY: NL:

(можно пол дня поработать)

.RU TEST
000030

.RU TEST
000031

.TY TEST.MAC
        .MCALL  .PRINT,.EXIT

START:  MOV     #10$,@#14
        MOV     #4000,@#16
        BPT
        MOV     #123456,R5
        .PRINT  #TEXT
        .EXIT

10$:    MOV     R5,R1
        INC     R5
        MOV     #TEXT,R0
        MOV     PC,R2
        CALL    $CBOMG
        RTI

TEXT:   .ASCIZ  /XXXXXX/

        .END    START


.

[Patron]

Результаты на реальной УКНЦ

Любопытно, что хотя после "крайнего" RTT бит Т уже сброшен - запросы IRQ всё равно не могут "пролезть" вперёд Т-трапа.

Ситуция с точки зрения бита Т и команды RTT - та же, что и когда все IRQ выполнялись сразу после команды RTT, сбросившей бит Т и до любой другой команды, следующей за командой RTT, а поведение процессора другое.

...

Вот модификация теста специально для 11/80: PDP-11 Interrupts Test #3a

[form]

.RU PDPT3A

PDP-11 Interrupts Test #3a

MTPS #340
BIS #100,@#TTPS
Set T x5
RTI | RTI | NOP | NOP
>>> Trap to 014 <<<   ; 001214
>>> Interrupt <<< 100 ; 001214
>>> Trap to 014 <<<   ; 001214
>>> Interrupt <<< 064 ; 001214
>>> Trap to 014 <<<   ; 001214
>>> Trap to 014 <<<   ; 001214
NOP
NOP

MTPS #340
BIS #100,@#TTPS
Set T x5
RTT | RTT | NOP | NOP
>>> Interrupt <<< 100 ; 001372
>>> Trap to 014 <<<   ; 001372
>>> Interrupt <<< 064 ; 001372
>>> Trap to 014 <<<   ; 001372
NOP
NOP

Program completed.
.D 10000=5037,177546,137,1000

.ST 10000

PDP-11 Interrupts Test #3a

MTPS #340
BIS #100,@#TTPS
Set T x5
RTI | RTI | NOP | NOP
>>> Trap to 014 <<<   ; 001214
>>> Interrupt <<< 064 ; 001214
>>> Trap to 014 <<<   ; 001214
NOP
NOP

MTPS #340
BIS #100,@#TTPS
Set T x5
RTT | RTT | NOP | NOP
>>> Interrupt <<< 064 ; 001372
>>> Trap to 014 <<<   ; 001372
NOP
NOP

Program completed.
.

[Patron]

[CODE]

MTPS #340
BIS #100,@#TTPS
Set T x5
RTT | RTT | NOP | NOP
>>> Interrupt <<< 064 ; 001372
>>> Trap to 014 <<<   ; 001372
NOP
NOP

Вот здесь видно, что когда вторая команда RTT очищает бит Т - Т-трап после неё всё равно происходит ( но в отличие от процессоров ВМ - вперёд него успевает пролезть обычное прерывание ).

Или нет..

Щас глянем в листинг..

    102	000350	012746 	000000 			Mov	#0,    -(SP)
    103	000354	012746 	000374'			Mov	#LLL2a,-(SP)
    104
    105	000360	012746 	000020 			Mov	#20,   -(SP)
    106	000364	012746 	000372'			Mov	#LLL2, -(SP)
    107	000370	000006 				RTT
    108	000372				LLL2:
    109	000372	000006 				RTT
    110	000374				LLL2a:
    111	000374					Nop
    112	000376					Nop

Нифига!

У 11/80 Т-трап после второго RTT не возникает.
