Схема "Дельты-С"

[Mick]

Cканили уже
http://zx-pk.ru/threads/11244-%C2%AB...luatatsii.html

Там все ссылки уже дохлые.

[Shaos]

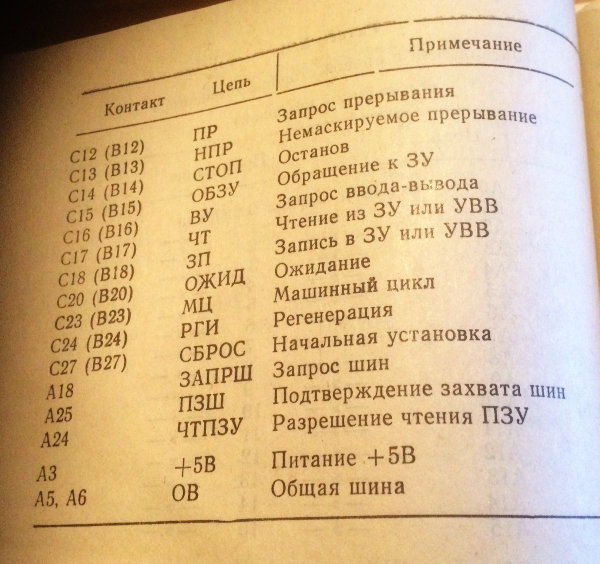

Вот распиновка из книжечки - интересно, что никакого C28 (B28) там нету - только A24, на который надо подавать +5В, чтобы запретить бортовое ПЗУ (ну точно как в оригинальном ZX):

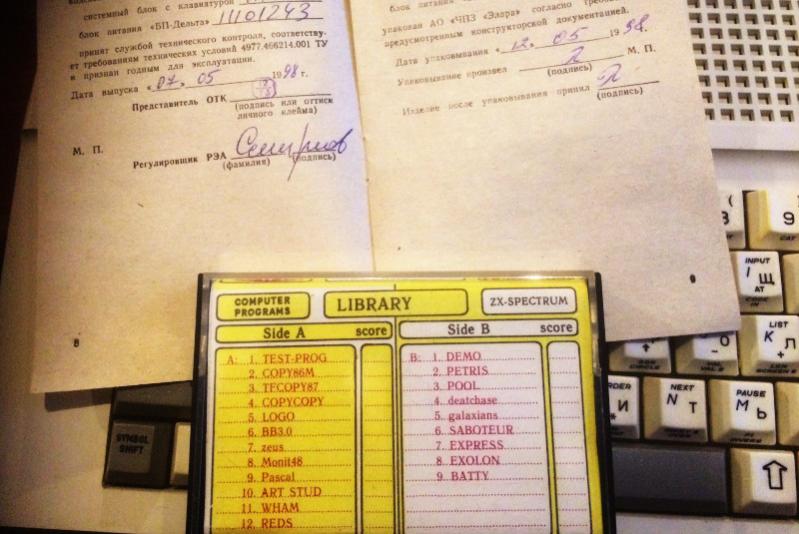

Вот паспорт с датами и кассета поближе сфотканы:



На кассете вроде ничего особенного...

[marinovsoft]

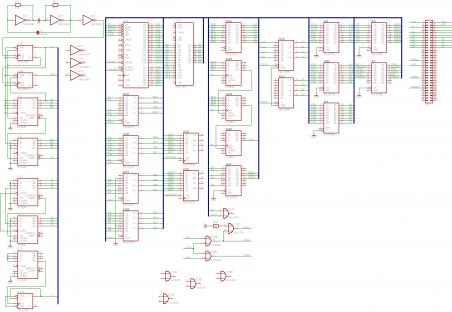

Вот схему бы до конца перерисовать


- - - Добавлено - - -

По разъему есть еще такой док

Скрытый текст

Цоколёвка разъёмов Дельты-С48(52ИС). Нумерация по монтажке от 16.08.06. Пикало Андрей г.Омск 4.01.2007
Х1 Системный СНП59-64В-23-2-В (повторяет фирменный спектрум, в скобках отличия)
Сторона-А
1-A14
2-A12
3-+5B
4-Свободный (нет +9В)
5-земля
6-земля
7-Свободный (нет 14Мгц)
8-A0
9-A1
10-A2
11-A3
12-Свободный (нет /IORGE)
13-Свободный (нет земли)
14-Свободный (нет Video)
15-Свободный (нет Y)
16-Свободный (нет V)
17-Свободный (нет U)
18-/BURSQ
19-Свободный (нет /RESET)
20-A7
21-A6
22-A5
23-A4
24-/ROMCS
25-/BUSAK
26-A9
27-A11
28-Свободный
29-Свободный
30-Свободный
31-Свободный
32-Свободный(подвёл через свободный элемент Д4.7 с 6 ноги процессора 3,5Мгц для платы с YM2149F)

Сторона-С
1-А15
2-А13
3-D7
4-Свободный
5-D0
6-D1
7-D2
8-D6
9-D5
10-D3
11-D4
12-Свободный (нет /INT)
13-/NMI
14-/HALT
15-/MREQ
16-/IORQ
17-/RD
18-/WR
19-Свободный (нет -5В)
20-/WAIT
21-Свободный (нет +12В)
22-Свободный (нет -12В)
23-/M1
24-Свободный (нет /RFSH)
25-A8
26-A10
27-/RESET (дополнительный)
28-блокирование джойстика, клавиатуры и Centronics (дополнительный)
29-Свободный
30-Свободный
31-Свободный
32-Свободный

Х2 Клавиатура односторонний 12 контактный разъём с ламелями бесцветный и синей защёлкой (заменил на PLS-12, нумерация с лева на право. Подвёл дополнительные сигналы для контроллера писишной клавиатуры от Камиля Каримова (Caro))
1-Свободный (/RESET)
2-Свободный (/WAIT)
3-Свободный (+5B)
4-Свободный (/NMI)
5-А11
6-А10
7-А9
8-А12
9-А13
10-А8
11-А14
12-А15
Х3 RGB ОНЦ-5(Ш5)
1-Композитный Ч/Б
2-Земля
3-R
4-B
5-G
к-? из ВЧ-модулятора размах 0,1-1,5В (+5В для SCART)


Х4 Питание +5В ОНЦ-5(Ш5)
1- +5В
2- земля
3- +5В на 35 контакт разъёма Х10
4-Свободный (+5В)
5-Свободный (Земля)
к-Свободный
Х5 Магнитофон ОНЦ-5(Ш5) (переделал для подключения магнитофона от Атари)
1-Выход 1-Выход
2-Земля 2-Земля
3-Вход 3-Вход
4-Свободный 4-+5В
5-Выход бипера, порт FEH 5-+5В
к-Свободный к-Свободный
Х6 Джойстик 1 Kempston ОНЦ-7(Ш7) (добавил Землю для переходника на джойстик SEGA)
1-Вправо (3)
2-Влево (2)
3-Вниз (4)
4-Вверх (5)
5-Огонь (6)
6-Свободный
7-Свободный(Земля)
к-+5В (1)
ПРИМЕЧАНИЕ: цоколёвка джойстиков изменена предыдущим владельцем для совместимости с вилкой ОНЦ-5(Ш5), в скобках оригинальный вариант.
Х7 Джойстик 2 Sinclair 1 (Правый) ОНЦ-7(Ш7) (добавил +5В и Землю для джойстик-мыши)
1-Вправо (3)
2-Влево (2)
3-Вниз (4)
4-Вверх (5)
5-Огонь (6)
6-Свободный(Опрос А12)
7-Свободный(Земля)
к-Опрос А12 (1) (к-+5В)
Х8 ТВ-ВЧ (Ч/Б, поменял на новый)
Х9 Клавиатура односторонний 12 контактный разъём с ламелями бесцветный и синей защёлкой (заменил на PLS-12, нумерация с лева на право. Подвёл дополнительные сигналы для контроллера писишной клавиатуры от Камиля Каримова (Caro))
1-Свободный
2-Свободный
3-Свободный
4-Свободный
5-Свободный
6-Свободный (Земля)
7-Свободный (/PFE формируется на свободном элементе Д25.3)
8-KD0
9-KD1
10-KD2
11-KD3
12-KD4
Х10 Дублирующий СНО63-32/95*9Р-24-1 (подключён к Х1 и процессору мочалкой проводов до 30см. длинной, убрал за ненадобностью)
Сторона-А
1-Земля
2-Свободный
3-+5В С разъёма Х4
4-/M1
5-Свободный
6-Свободный
7-/RD
8-/WR
9-Свободный
10-D0
11-D1
12-D2
13-D3
14-D4
15-D5
16-D6
17-D7
18-Свободный
19-Свободный
20-Свободный
21-Свободный
22-Свободный
23-Свободный
24-Свободный
25-Свободный
26-Свободный
27-Свободный
28-Свободный
29-Свободный
30-Свободный
31-Свободный
32-+5B

Сторона-В
1-Земля
2-Свободный
3-Свободный
4-/IORQ
5-/MREQ
6-Свободный
7-Свободный
8-Свободный
9-/NMI
10-Свободный
11-A0
12-А1
13-А2
14-А3
15-А4
16-А5
17-А6
18-А7
19-А8
20-А9
21-А10
22-А11
23-А12
24-А13
25-А14
26-A15
27-Свободный
28-Свободный
29-/RESET
30-14Мгц
31-Свободный
32-+5В
Контактные точки Centronics, порт 253!!! (впаял PLS-14)
1-Земля
2-Земля
3-Земля (+5В)
4-Земля (+5В)
5-D7 чтение, BUSY
6-D7 запись
7-D6 запись
8-D5 запись
9-D4 запись
10-D3 запись
11-D2 запись
12-D1 запись
13-D0 запись
14-D0 запись, STROBE

[свернуть]

- - - Добавлено - - -

Там все ссылки уже дохлые.

А так ?
http://retropc.org/index.html?action..._soderjanie=88

[Shaos]

Там все ссылки уже дохлые.

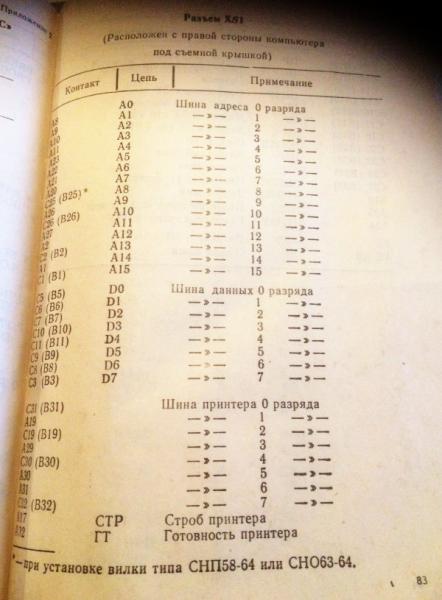

Вот тут сканы есть (выше в этом топике ссылка была), только версия книжек чуть постарше - у меня видать самые последние

http://retropc.org/index.html?action..._soderjanie=88

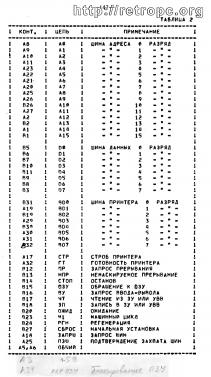

P.S. Вот распиновка из скана руководства по вышеприведённой ссылке - тут тоже С28 (B28) нету:

[blackinwoman]

Shaos, всегда интересовало чем Дельта-С02 отличается от Дельта-С ?
В кижечке об этом сказано ? Прошивка в данной дельте какая ?

[UA3GBV]

Здравствуйте. Ищу схему Дельта-СА (74 мсх) с номиналами конденсаторов для восстановления после вандалов. Такое вообще существует?

[Advertiser]

[romke]

Я прошлом, позапрошлом году разыскивал. Попадается несколько вариантов. Скачайте архив посмотрите какая подойдёт может.
https://yadi.sk/d/I45k2uYJkpACHQ

[nimdasys_inbox_ru]

клавиатура со стеклянными крышечками и бумажками под ними

Подскажите пожалуйста маркировку таких кнопочек ?!
