    К589ИР12 это грелка для тараканов, они греются даже в статике (порт вв-выв) по 0.5вт на корпус (90-100ма х4шт), поставлю как в 11М вместо них обычные регистры КР1533ИР22 или 33/37.
    =
    Плата для сборки 11М у меня есть, но для экспериментов больше подходит десятка -там всё проще ...
    Последний раз редактировалось Ал-р; 25.12.2013 в 21:09.

  2. #22
    Activist
    Регистрация
    17.05.2011
    Адрес
    Днепропетровск
    Сообщений
    414
    Благодарностей: 102
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Ал-р Посмотреть сообщение
    и можно будет избавиться от кирпича БП поставив простой стабилизатор внутри БК с небольшим блочком-трансформатором снаружи - их сейчас много разных.

    Зачем? БК-0011М, жрет в пике на 6МГЦ, гдуто 1.2...1.3а. для полного блаженства можно найти ЮСБ 5 вольтовую заряжалку на 2-3А, и споять переходник, ЮСБ-ОНГЦ5

    ---------- Post added at 21:24 ---------- Previous post was at 20:33 ----------


    Привет всем, вот и пришла пора мне писать отчет о сборке Woland'овской БК-0011М.

    Итак по порядку, заказал, шло из Москвы в Днепропетровск около 2х недель. С упаковкой Woland постарался на славу. Еще бы посылке предстояло выдержать две почты, «Почту России» и «УкрПочту». Заказал, корпус БУ от 10 модели, полный конструктор, и клавиатуру, нулячую. Все это дело пришло обмотанное кучей газет, в трех пакетах. К сожалению фотки распаковки не сделал. Уж больно хотелось посмотреть на зверька, который прикупил. На работе, а у нас куча программистов, такого зверя не многие видели.

    Первым делом решил развести админов:

    -- Ребята мне новая машина пришла, нужно срочно подключить в сеть
    На что бывалый админ ответил:
    -- Не чувак, без ДВК мы его в сеть не пустим :-)

    Дома распаковав, снял все микросхемы которые установил Woland, по его совету к сборке решил просмотреть плату на дефекты, коих, Слава Богу, не обнаружилось, плата и детали прекрасно пережили транспортировку. К слову, плата очень хорошего качества.

    Как всегда думал растянуть сборку на пару недель, но все запаял за два вечера, в первый вечер всю мелочевку, во второй вечер все остальное, не удержался блин. Сложнее всего пришлось с микросхемой памяти, честно говоря боялся перегреть. Но все оказалось проще, чем я думал. Сначала пролудил пятаки, потом смазал обильно флюсом, поставил микруху и прошелся паяльником. Все получилось очень красиво.

    На следующий день решил устроить первое включение. И о радость БК-Монитор запустился сразу. Радости нет придела.
    Некоторые проблемы при сборке БК (Woland обещал добавить в ФАК):

    --- Сопротивление нажатой кнопке при нормальной клавиатурной пленке должно быть не больше 100 ом, но БК нормально воспринимает сопротивление нажатия и 510 Ом и 1Ком. Пленка попалась мне дефектная, с очень большим сопротивлением порядка 400-500 ом, и сопротивлением дорожки кнопки СТОП в 1Ком, в результате чего клавиатура не работала. Решилось заклеиванием скотчем контакта кнопки СТОП. К слову о пленке, Woland выслал новую проверенную клавиатурную пленку за что ему отдельное Спасибо.

    --- Запаиваете разъемы клавиатуры (FB2) проверяйте ориентацию прижимных пружин разъема, у БК клавиатуры сверх плоский шлейф, крайние 2 разъема смотрят в центр платы, а средний разъем должен смотреть от центра платы, так расположены контакты клавиатуры.
    Внимательно вставляйте пленку, дело втором что разъемы не родные от клавиатуры и в центральном разъеме, дорожки ложны совпадать со всеми контактами, в двух других разъемах дорожки начинаются со второго контакта.

    ---При сборке перепутал конденсатор С58 поставил 0,1 (он должен быть 300пик, но стоит так как будто, это блокировочный конденсатор). В результате чего на экран сыпал периодически мусор и БК периодически зависала.

    --При сборке блока ПЗУ, тоже досадный момент обнаружился, я запаял красный провод (который обозначает первый контакт) в нижний контакт платы, который шелкографией отмечен как первый, а должен был быть запаян в верхний ряд (ближе к центру платы), второй в нижний и так по порядку. В общем первый контакт на плате должен соответствовать первому контакту на разъеме панельки. В общем если вы вставили пустую плату ПЗУ и БК не запустилось, проблемы может быть две, первая перепутали первый контакт, вторая КЗ между проводами в менсте пайки.

    Я собирал БК первый раз, она стартанула с первого раза, вроде со всеми проблемами разобрался, дальше буду собирать СМК-512 который уже по-идеи в пути.

    Огромное Спасибо терпеливому Woland, которого я все это время мучал письмами, всего где-то около 60 штук, на которые он очень оперативно реагировал, подсказывал, наталкивал на мысль куда рыть дальше.

    Ну и в заключение фотоотчет:
    Последний раз редактировалось iceoflame; 25.12.2013 в 22:39.
    ZXM-Phoenix v.03/2048/FDD/HD/YM-2149F/PS2-kbd; U8EP3C development board БК-0011М by Woland + SMK 512

  3. Эти 6 пользователя(ей) поблагодарили iceoflame за это полезное сообщение:
    hobot (04.10.2015), Mdesk (25.12.2013), MM (25.12.2013), perestoronin (25.12.2013), Vslav (25.12.2013), Woland (26.12.2013)

  4. #23
    Activist
    Регистрация
    17.05.2011
    Адрес
    Днепропетровск
    Сообщений
    414
    Благодарностей: 102
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    1
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	P1010939.jpg
Просмотров:	286
Размер:	68.5 Кб
ID:	44734   Нажмите на изображение для увеличения.

Название:	P1010940.jpg
Просмотров:	290
Размер:	80.8 Кб
ID:	44735   Нажмите на изображение для увеличения.

Название:	P1010941.jpg
Просмотров:	310
Размер:	65.9 Кб
ID:	44736   Нажмите на изображение для увеличения.

Название:	P1010945.jpg
Просмотров:	329
Размер:	54.1 Кб
ID:	44737   Нажмите на изображение для увеличения.

Название:	P1010947.jpg
Просмотров:	302
Размер:	53.3 Кб
ID:	44738

    ZXM-Phoenix v.03/2048/FDD/HD/YM-2149F/PS2-kbd; U8EP3C development board БК-0011М by Woland + SMK 512

  5. Эти 2 пользователя(ей) поблагодарили iceoflame за это полезное сообщение:
    Sergey (04.10.2015), Woland (26.12.2013)

  6. #24
    Activist
    Регистрация
    17.05.2011
    Адрес
    Днепропетровск
    Сообщений
    414
    Благодарностей: 102
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    2
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	P1010949.jpg
Просмотров:	340
Размер:	78.0 Кб
ID:	44739
    ZXM-Phoenix v.03/2048/FDD/HD/YM-2149F/PS2-kbd; U8EP3C development board БК-0011М by Woland + SMK 512

  7. Этот пользователь поблагодарил iceoflame за это полезное сообщение:
    Woland (26.12.2013)

  8. #25
    Veteran Аватар для Vslav
    Регистрация
    31.03.2013
    Адрес
    г. Киев
    Сообщений
    1,298
    Благодарностей: 1795
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Радиаторчик на процессоре забавно смотрится

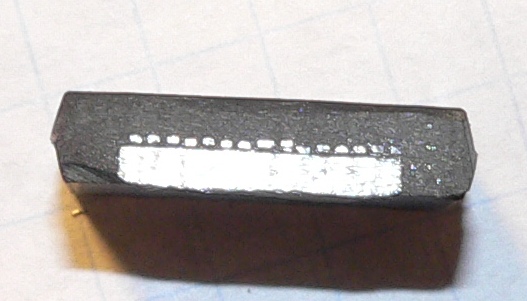

    Но вообще процессор имеет внутри толстую алюминиевую пластину, в разрезе выглядит так:

    Нажмите на изображение для увеличения.

Название:	cutbm1.jpg
Просмотров:	370
Размер:	78.3 Кб
ID:	44740

    Та сторона где пластина - нижняя. Может быть имеет смысл новодельные платы делать для ВМ1 с зеркальным расположением выводов? Тогда выгибаем ножки в другую сторону, и алюминиевая пластина оказывается сверху, теплоотвод будет более эффективен.

  9. Эти 4 пользователя(ей) поблагодарили Vslav за это полезное сообщение:
    DJs3000 (25.12.2013), MM (25.12.2013), perestoronin (04.10.2015), Woland (26.12.2013)

  10. #26
    Activist
    Регистрация
    17.05.2011
    Адрес
    Днепропетровск
    Сообщений
    414
    Благодарностей: 102
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Радиаторчик на процессоре забавно смотрится
    Выдран с южного моста какой-то платы, и приклеен на термо-наклейку двухстороннюю.
    ZXM-Phoenix v.03/2048/FDD/HD/YM-2149F/PS2-kbd; U8EP3C development board БК-0011М by Woland + SMK 512

  11. #27
    Activist
    Регистрация
    06.09.2009
    Адрес
    Москва
    Сообщений
    497
    Благодарностей: 543
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от iceoflame Посмотреть сообщение
    При сборке блока ПЗУ
    Вы правы. Вот подробнее о соединении платы БК с платой ПЗУ:
    Вложения Вложения

  12. Эти 2 пользователя(ей) поблагодарили Mdesk за это полезное сообщение:
    perestoronin (26.12.2013), Woland (26.12.2013)

  13. #28
    Activist Аватар для Woland
    Регистрация
    26.10.2011
    Адрес
    Москва
    Сообщений
    239
    Благодарностей: 304
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от iceoflame Посмотреть сообщение
    Некоторые проблемы при сборке БК (Woland обещал добавить в ФАК)
    Только что добавил.
    Возрождение БК0011М: pk-fpga.ru, forum.pk-fpga.ru
    Продажа электронных компонентов >>тут<<

  14. Этот пользователь поблагодарил Woland за это полезное сообщение:
    iceoflame (26.12.2013)

  15. #29
    Activist Аватар для doc_fbi
    Регистрация
    05.06.2013
    Адрес
    г. Москва
    Сообщений
    206
    Благодарностей: 37
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    есть ли альтернатива ОЗУ DRAM TC511664BJ-80 ? а то найти просто онрал
    Малое знание опасно, впрочем как и большое....

  16. #30
    Activist Аватар для doc_fbi
    Регистрация
    05.06.2013
    Адрес
    г. Москва
    Сообщений
    206
    Благодарностей: 37
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Спаял платку , запустил, пока работать не хочет

    на экране четкое шахматное поле

    с чего начать диагностику и поиск ошибок ?

    что уже проверил:
    1) тактовый генератор работает
    2) на шине адресов сигналы также присутствую.
    3) нашел только один отсутствующий сигнал на микросхеме памяти U8 9 ноге (MD7) (уровень половины логической 1 с наложенной помехой) есть подозрение, что битая память

    Какие есть аналоги памяти (заменить на проверку)?
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	2015-10-11 16.26.29.jpg
Просмотров:	112
Размер:	92.1 Кб
ID:	53805
    Малое знание опасно, впрочем как и большое....
