Тема: веста ПК8000 вопрос

  1. #1
    Member Аватар для radiovoljt
    Регистрация
    03.03.2011
    Адрес
    Дивное
    Сообщений
    111
    Благодарностей: 5
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    Exclamation веста ПК8000 вопрос

    Помогите найти схему на сей агрегат. На форуме схемы не подходят. Эта модель собрана на ВГ1. Плата мной частично распаяна (в целях восстановить дорожки).Весь инет перерыл и не нашел ни чего даже отдаленно напоминающего схему сего агрегата(сура,веста, хобби-похожи с ней только клавой).Кстати на его шильдике написано ПК8000. Имеются:контроллер НГМД,контроллер принтера,интерфейс магнитофона,два гнезда игровых контроллеров(ИМ1 и ИМ2),выход на ТВ(RGB)

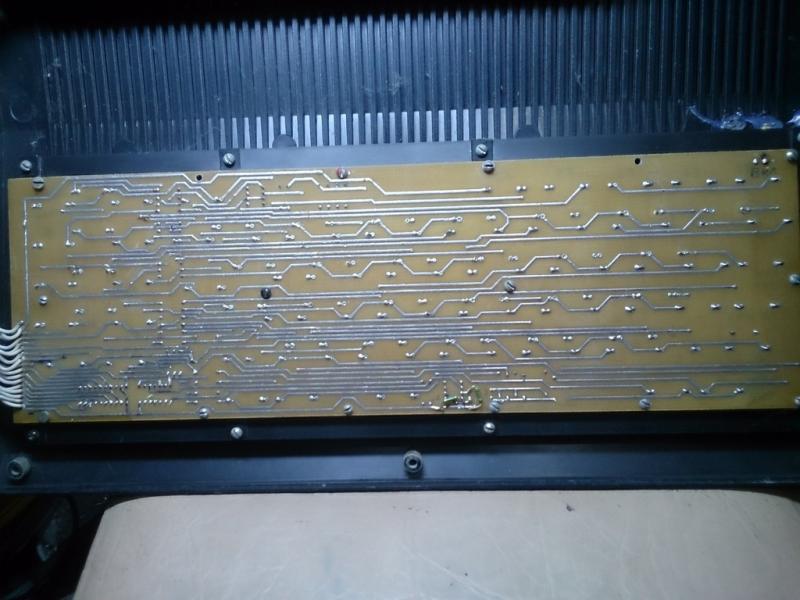

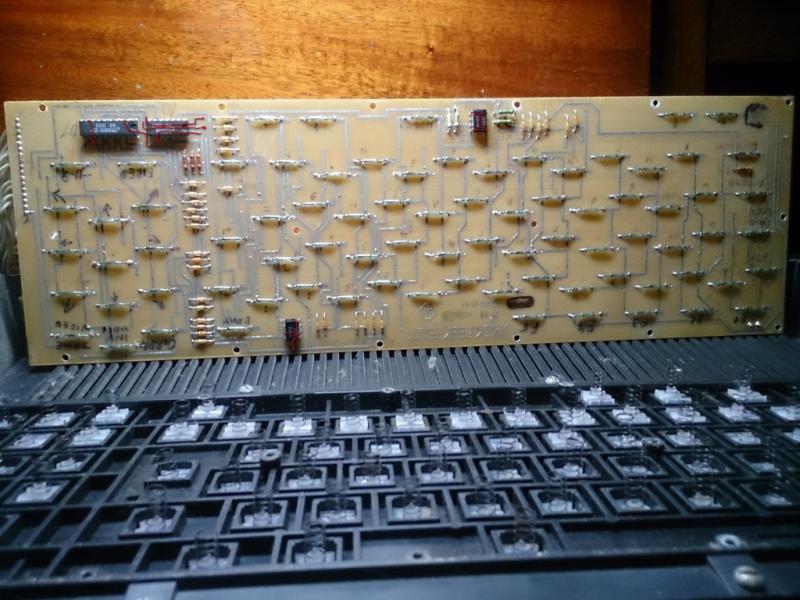

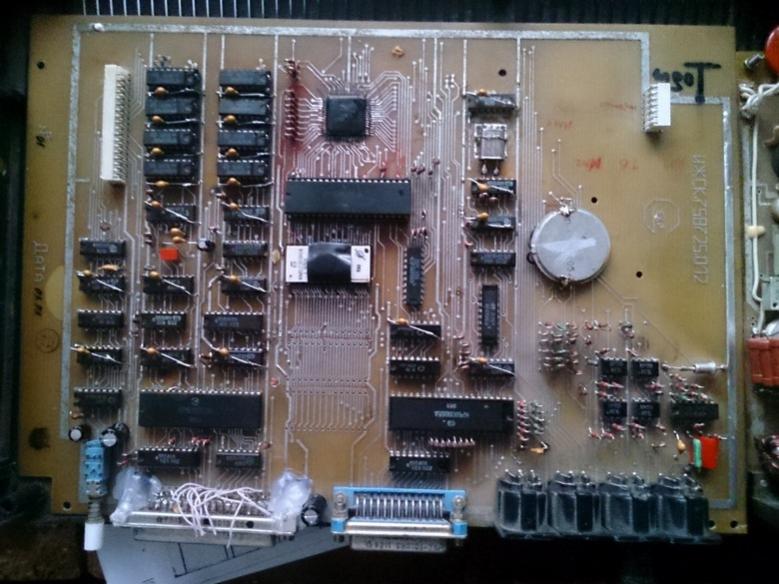

    Вот запаял всё на место И вот фото платы клавиатуры.
    Нажмите на изображение для увеличения.

Название:	DSC_0459.jpg
Просмотров:	24
Размер:	75.4 Кб
ID:	60757Нажмите на изображение для увеличения.

Название:	DSC_0429.jpg
Просмотров:	21
Размер:	63.7 Кб
ID:	60694Нажмите на изображение для увеличения.

Название:	DSC_0433.jpg
Просмотров:	18
Размер:	80.9 Кб
ID:	60693
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	DSC_0427.jpg
Просмотров:	25
Размер:	81.9 Кб
ID:	60692   Нажмите на изображение для увеличения.

Название:	IMG_20130318_121323.jpg
Просмотров:	264
Размер:	60.6 Кб
ID:	40495   Нажмите на изображение для увеличения.

Название:	IMG_20130318_121340.jpg
Просмотров:	235
Размер:	44.6 Кб
ID:	40496   Нажмите на изображение для увеличения.

Название:	IMG_20130318_121419.jpg
Просмотров:	236
Размер:	71.6 Кб
ID:	40497   Нажмите на изображение для увеличения.

Название:	IMG_20130318_121533.jpg
Просмотров:	261
Размер:	70.4 Кб
ID:	40498

    Нажмите на изображение для увеличения.

Название:	IMG_20130318_121624.jpg
Просмотров:	241
Размер:	98.9 Кб
ID:	40499
    Последний раз редактировалось radiovoljt; 24.04.2017 в 10:39. Причина: Добавил новые фото

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Guru Аватар для Mick
    Регистрация
    14.06.2005
    Адрес
    г. Калуга
    Сообщений
    7,806
    Благодарностей: 2833
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от radiovoljt Посмотреть сообщение
    Помогите найти на сей агрегат. На форуме схемы не подходят. Эта модель собрана на ВГ1. Плата мной частично распаяна (в целях восстановить дорожки)
    К серии ПК8000 оно никаким боком не относится. Это Спек чистой воды.
    Сайт поддержки моих изделий - http://micklab.ru/
    Форум поддержки - http://forum.tslabs.info/viewforum.php?f=51

  4. #3
    Member Аватар для radiovoljt
    Регистрация
    03.03.2011
    Адрес
    Дивное
    Сообщений
    111
    Благодарностей: 5
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    Talking

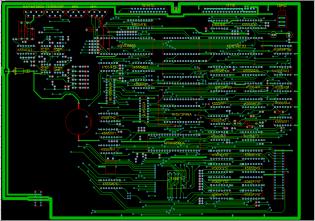

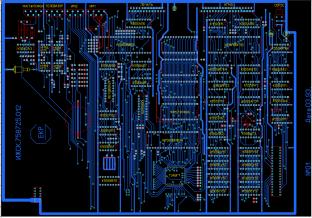

    У меня складывается впечатление, что таким чудом техники только я обладаю. Вот значит заморочился и в спринте сварганил плату сего чуда техники, мож кому пригодится. Ни где не нашёл на него схему, но думаю что ленинградовская от части сойдёт, чтобы хотяб восстановить базовую часть платы(опыт ковыряния спека уже есть ), нгмд контроллер и контроллер принтера пока не заморачиваюсь восстанавливать.
    Нажмите на изображение для увеличения.

Название:	Скриншот 2017-04-09 15.09.58.jpg
Просмотров:	32
Размер:	20.9 Кб
ID:	60575Нажмите на изображение для увеличения.

Название:	Скриншот 2017-04-09 15.08.53.jpg
Просмотров:	37
Размер:	22.2 Кб
ID:	60574Нажмите на изображение для увеличения.

Название:	Скриншот 2017-04-09 15.08.34.jpg
Просмотров:	28
Размер:	21.9 Кб
ID:	60573
    Вот в лей формате для спринтлейаута шестого(не для печати! Так как с точностью до миллиметра не отрисовывал, всё на глаз...)
    vesta Пк8000.rar
    Сейчас начал срисовывать плату клавы...
    Народ, пожалуйста, ткните меня носом в какую-нибудь похожую схему!
    Пока рисовал плату, действительно заметил сходство со спеком 48. Такое ощущение, что это спек с прикрученными контроллерами НГМД и ПРИНТЕРА.
    Буду безмерно благодарен за помощь! Больно руки чешутся восстановить сей агрегат.
    Пы. СЫ. Понимаю много времени прошло, но я всё это время игрался с вестой ик 31 , игрушки разные с мафона грузил, всё робит, очучения непередаваемые
    Последний раз редактировалось radiovoljt; 21.04.2017 в 10:47. Причина: Примечания к файлам

  5. #4
    Master Аватар для rw6hrm
    Регистрация
    10.07.2005
    Адрес
    Ставрополь
    Сообщений
    686
    Благодарностей: 258
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Походу это не пошедшая в серию опытная поделка Ставропольского завода "Сигнал" в корпусе от ПК8000 на базе как раз таки второй версии ИК30 (что с ПЛМкой ХЛ-какой-то, первая версия была на рассыпухе в виде Лениграда)), о чём говорят буквы ИЖСК на плате. Дата на плате - март 93-й года - косвенно подтверждает опытный вариант, ибо где-то в это время производство "бытовухи" завод закрыл. Блок питания также похож сигналовский. Контроллера НГМД скорее всего нет, только дырка в корпусе.
    Документация и остатки железок на заводе были уничтожены или растащены ещё до 2000 года. Поэтому разве что найти прошитую ХЛ-ку и использовать в качестве базовой любую схему с её использованием.
    Последний раз редактировалось rw6hrm; 09.04.2017 в 17:57.

  6. #5
    Member Аватар для radiovoljt
    Регистрация
    03.03.2011
    Адрес
    Дивное
    Сообщений
    111
    Благодарностей: 5
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

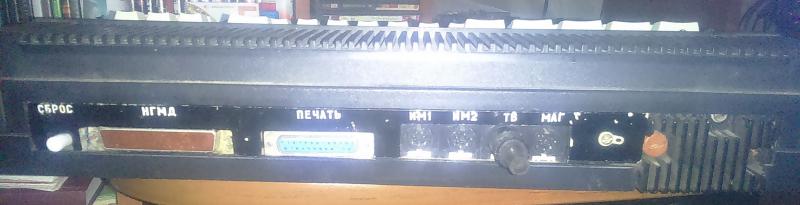

    Плм вы имеете ввиду т34ВГ1. Контроллер НГМД есть на плате. Справа вверху, собран на отечественном контроллере кр1818вг93. Контроллер принтерачуть левее центра вверху, собран на мс КР580ВВ55А. По сути контроллеры находятся позади разъёмов на плате, как видно из чертежа платы. У этой модели Весты все разъёмы вверху, вот фотоНажмите на изображение для увеличения.

Название:	DSC_1000.jpg
Просмотров:	27
Размер:	26.4 Кб
ID:	60577
    Последний раз редактировалось radiovoljt; 18.04.2017 в 22:35.

  7. #6
    Master Аватар для rw6hrm
    Регистрация
    10.07.2005
    Адрес
    Ставрополь
    Сообщений
    686
    Благодарностей: 258
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от radiovoljt Посмотреть сообщение
    Плм вы имеете ввиду т34ВГ1
    Да, только в наше время она называлась 1515ХМ1 (или ХЛ1, уж запамятовал...).

  8. #7
    Member Аватар для radiovoljt
    Регистрация
    03.03.2011
    Адрес
    Дивное
    Сообщений
    111
    Благодарностей: 5
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Спасибо за ответ. Будем разбираться... Жалко, что скорее всего у меня Родная прошивка на ПЗУшке этой Весты стёрта или испорчена, так как с момента получения и до сейчас окошко ни чем не было заклеено, а предыдущий хозяин пустил на кээмки эту Весту, хрень его знает, сколько она разобранная у него валялась , Я пытался эту ПЗУ в Весту ИК 31 втыкать, но на экране каша пикселей и только...(:

  9. #8
    Master Аватар для rw6hrm
    Регистрация
    10.07.2005
    Адрес
    Ставрополь
    Сообщений
    686
    Благодарностей: 258
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    По ПЗУ - насколько я помню, был там выверт одного юмориста с перестановкой выводов микросхемы в особом порядке, то ли адрес спутан, то ли данные (что скорее всего, ибо проще), типа чтобы защита была такая оригинальная... Поэтому лучше ПЗУ считать да проверить с "нормальным", мож биты переставлены. Но я не в курсе, применено это было или нет, по крайней мере доблестно декларировалось...

  10. #9
    Member Аватар для radiovoljt
    Регистрация
    03.03.2011
    Адрес
    Дивное
    Сообщений
    111
    Благодарностей: 5
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Ясно, Вы спец по спекам? Не потсажете подойдёт ли этот прогер
    https://ru.aliexpress.com/item/Free-...999.262.uJGuKy
    для работы со старыми пзу? Вроде поддержка заявлена продавцом, та и где-то на форуме видел рекомендацию к использованию этого прогера. Думаю брать...
    Кстати, в весту ик 31 подкидывал пзу от нерабочей ик 30 пзу завелось , а на 30 черный квадрат...

  11. #10
    Veteran Аватар для creator
    Регистрация
    02.07.2006
    Адрес
    Новосибирск
    Сообщений
    1,392
    Благодарностей: 886
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от rw6hrm Посмотреть сообщение
    был там выверт одного юмориста с перестановкой выводов микросхемы в особом порядке, то ли адрес спутан, то ли данные (что скорее всего, ибо проще), типа чтобы защита была такая оригинальная
    Или для упрощения разводки платы.
    Цитата Сообщение от radiovoljt Посмотреть сообщение
    Не потсажете подойдёт ли этот прогер
    Хороший, сам таким пользуюсь.
    В правильно заданном вопросе содержится половина ответа
