Чтобы не плодить темы опознаний...напишу сюда..

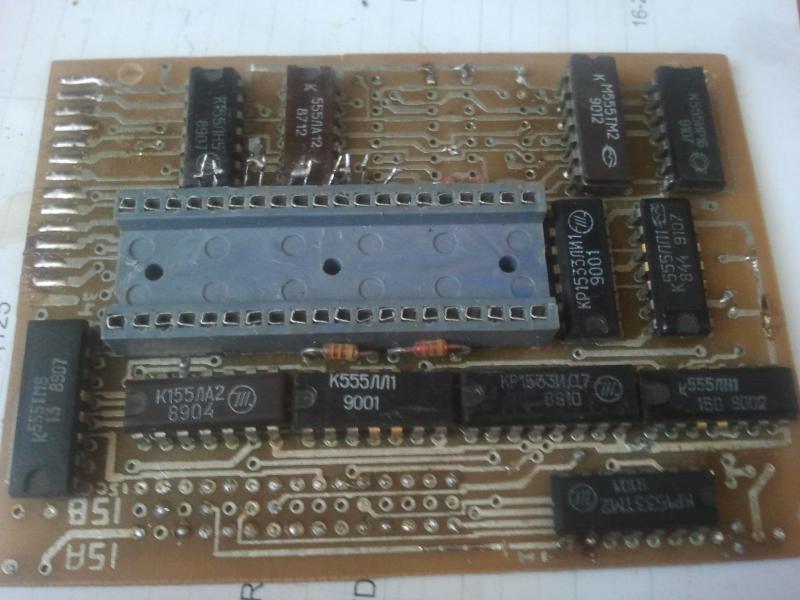

Может кто помнит название контролера дисковода??
Чтобы не плодить темы опознаний...напишу сюда..
Может кто помнит название контролера дисковода??
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию

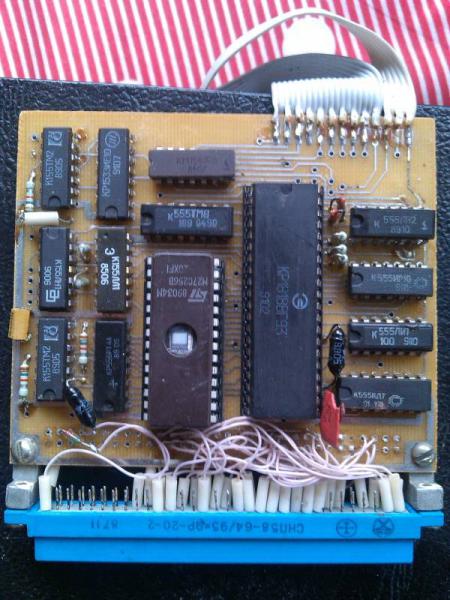

Еще один контроллер на опознание
это Контроллер BDI Орель БК-08
тема новодела, схема полностью совпадает. в новоделе специально поменян разъем дисковода, других отличий вроде нет.
Profi must live!
Моё железо...
1. Profi 5.06/1Mb(DRAM)+Profi5.06(UP)/HDD/3`5FDD/CF512Mb/SD-CARD
3. Profi 6.2 Rev. B/1Mb/3`5FDD/HDD3.2Gb
4. Profi 5.05(down)/1Mb+Profi 5.03(UP)/Pentagon_Fix
Все укомплектованы:
Profi_ZX-BUS/ZXMC2/NemoIDE/SounDrive[свернуть]
Ссылка на Telegram-канал поддержки пользователей Profi.
Скрытый текст
Atari 65 XE
Atari 600 XL
Atari 130 XE+Sdrive.
Atari 800 XL
Atari 1040 STF.
Atari Lynx MK1.
Atari Lynx MK2.
Atari 2600
и фсё пашет на уряяяяааааааааа[свернуть]
Доброго времени суток! Это контроллер дисковода с разъемом, разведенным специально под "Ленинград-2". Продавали на Одесском радиорынке примерно с середины 1994 года по 1995 год. Утверждали, что их собственная разработка. Во вложении находится архив со схемой и сканом монтажки данного контроллера (шедшей с моим экземпляром). Схему чертил с двух бумажных источников (правда на 100% отсутствие ошибок не проверял).
Также здесь (не нашел тему) ранее выкладывался скан от более позднего (по сравнению с моим) варианта монтажки. В нем были карты прошивок всех установленных на контроллере РТ4. Прикладываю также данный вариант монтажки.
Соответствие указанных в монтажке сигналов сигналам на электросхеме:
1. +ВЕТА = /IORQGE;
2. -ВЕТА = /DOS;
3. BOFF (Beta OFF) = /RS (bit 4 порта расширения до 128К #7FFD)
Было такое с Ленин-1 в 1993-95х годах, но микрух больше, это раз, ВГ горело исправно, это два.
