Руководство по настройке и ремонту Пентагон 128 (восстановление)

[RemB]

В смежной теме занимаюсь восстановлением Пентагон 128. Чтобы освежить принципы работы и способы ремонта решил конвертировать бумажную документацию в электронный вид. С возможностью поиска и блэкджеком
Начинания по восстановлению документа я выкладывал в той же теме. Там же поступили предложения от специалистов по корректировке документации, чтобы она отражала более точную информацию. На текущий момент завершен перенос текста в электронный вид:

Pentagon128 manual v1.zip

Теперь можно вносить изменения/исправления, если таковые будут.

Осциллограммы и схемы там были "упоротые", поэтому добавлять не стал. Возможно, если восстановлю свой пентагон, сделаю осциллограммы со своего осцила, посредством сохранения экрана.

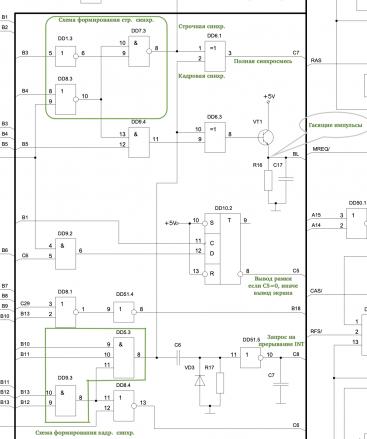

Схема Пентагона 128 очень обалденная у mick. Туда начал добавлять, подписи, какая нога за что отвечает и выделять функциональные блоки, чтобы не вспоминать что где по началу. Вот небольшой кусочек:



Не знаю, возможно это и не надо. Но как мне кажется для только входящих в тему Спектрума это была бы помощь на первое время.

2022-02-15 Обновлена версия документа. После частичной вычитки, внесены исправления в документацию.

[Advertiser]

[Egal]

Это супер дока! Мне такая штука очень нужна, спасибо!

[Enigmatic]

Вложение не работает.

[RemB]

Вложение не работает.

Какая-то беда сегодня. Поправил. Но это не точно

[PATHNK]

Вот еще мой скромный вклад.

[RemB]

Пока едут комплектующие, взял схемы, описание, начал вычитывать и понял, что ошибок дофига, как в исходнике, так и возникших при переносе в электронный вид. Готовлю новую версию.

[Egal]

Туда начал добавлять, подписи, какая нога за что отвечает и выделять функциональные блоки, чтобы не вспоминать что где по началу. Вот небольшой кусочек:
...
Не знаю, возможно это и не надо.

Очень надо!

[Shofer]

В Пентагоне главное - это тайминги, на мой взгляд. Вся фишка данного клона в этом. Поэтому, у кого есть тайминги Пентагона, неплохо было бы включить в описание.

[Egal]

В Пентагоне главное - это тайминги,

Согласен! =)

[RemB]

Речь идёт об осциллограммах? Если да, то как починю, постараюсь снять.
