Компактный стерео микшер

[andrew_curds]

красным выделены ссылки - чтобы не рисовать линию через весь чертёж, указано начало и конец. Т.е. +А это один сигнал(откуда-куда), +В это второй (откуда-куда). Фактически +А это +12V, +В это +6V.

ОК, понял. Спасибо!

Я еще немного скорректировал схему.
https://yadi.sk/i/_C0gBvdTiHiyy
Парни, посмотрите, плз. Всё ли в ней похоже на правду?
Если всё ок, начну с ДИПТрейсом ковыряться, разбираться.

---------- Post added at 19:11 ---------- Previous post was at 19:09 ----------

Может ещё добавит один моно вход для бипера.

Кто мешает вставить моно-джек в стерео вход микшера? Будет моно

---------- Post added at 19:12 ---------- Previous post was at 19:11 ----------

STM32F105, программный DSP. Все.

Забацаешь схему?

[andrew_curds]

Изобразил схему:
https://yadi.sk/i/wI291SnviPtEc
Буду по ней разводить плату.

Есть еще сомнения по поводу выхода на наушники... вроде тоже нужным может оказаться. Не решил пока

[Gutten]

выход на наушники нужен. Не у всех в семье готовы терпеть "эту какофонию"... А колонки не все имеют свой выход для ушей.

[kotsoft]

Первая схема самая годная, спасибо автору. Цифровое управление в этом случае нафиг не нужно, даже с энкодером. Оно неудобное, и не надо придумывать ересь там где она не нужна. Давно хотел собрать что-то подобное. Проблема только сделать красивый корпус, как всегда) И единственное что бы я добавил - это отдельный выход с предусилителей микрофонов - чтобы его можно было тумблером завернуть на вход звуковухи компа

[Evgeny Muchkin]

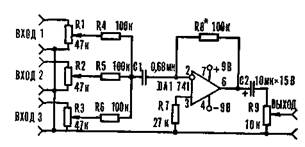

Схему простого микшера на операционном усилителе (ОУ) опубликовал румынский журнал «Техниум». Переменными резисторами R1—R3 регулируют уровни входных сигналов, а их взаимное влияние устраняют с помощью развязывающих резисторов R4—R6. Уровень усиления ОУ можно изменять в обе сторона, варьируя сопротивление резистора R8. На входе микшера есть дополнительный регулятор уровня смешанного сигнала R9.

Переменнее резисторе R1—R3 и R9 должны иметь логарифмическую характеристику, тo есть индекс В. Вместо указанного на схеме ОУ 741 можно применить отечественную ИМС №40УД6 или К140УД7.

[andykarpov]

А как насчет посмотреть в сторону специализированных электронных коммутаторов и аудио-процессоров?
Можно сделать связку из 6-канального аудио-коммутатора PT2323, аудио-процессора PT2322 и какого-нибудь простенького МК (а-ля atmega8). Пример реализации на PIC. Управление можно сделать одним энкодером + сделать вывод информации на экранчик. Можно еще пультик приделать, все от фантазии зависит

[Advertiser]

[newart]

А как насчет посмотреть в сторону специализированных электронных коммутаторов и аудио-процессоров?
Можно сделать связку из 6-канального аудио-коммутатора PT2323, аудио-процессора PT2322 и какого-нибудь простенького МК (а-ля atmega8). Пример реализации на PIC. Управление можно сделать одним энкодером + сделать вывод информации на экранчик. Можно еще пультик приделать, все от фантазии зависит

А как работает эта микруха PT2322? Она аналоговая или цифровая? Я имею ввиду конкретно работу с частотами.

- - - Добавлено - - -

Нельзя ли с ее помощью превратить AY в подобие SID с его аналоговыми фильтрами?

[andykarpov]

Как происходит обработка звука внутри микрухи PT2322 - не очень понятно, datasheet не дает ответа на этот вопрос.
Скорее всего там совмещены и аналоговые, и цифровые составляющие.
По поводу работы с частотами - ну это же цифровой темброблок, там не очень большие диапазоны регулировки, при этом все это управляется по шине i2c.
PT2322 крутил, и PT2314 (4 стерео аудио-входа, один стерео выход, коммутируется только один из входов в один момент времени) - работает вполне себе достойно .
Кстати, все эти PT - это все китайские аналоги TDA731x.

[newart]

По поводу работы с частотами - ну это же цифровой темброблок, там не очень большие диапазоны регулировки

Ну да, 16 шагов на каждый из трех диапозонов это не много. Но лучше чем ничего.
А что не так с шиной i2c? Она медленная? Но 50 герц же потянет? А то и больше наверное.

Я к тому что можно управление тембрами прикрутить как дополнительные каналы AY...
TDA кстати дешевле стоит и вроде находил на 32 шага регулировку.

[andykarpov]

А что не так с шиной i2c? Она медленная? Но 50 герц же потянет? А то и больше наверное.

Ну как медленная - достаточно медленная для каких-то real-time операций
По стандарту там 100кГц = 100кбит/с, но с учетом служебных битов (выбор адрес, ack, начало передачи, конец и т.п.) и достаточно больших пакетов для управления этим темброблоком (на каждый из регулируемых параметров, будь то тембр какого-то канала, или громкость, или предусиление, или состояние канала) уходит около 3х байт. Трафик, естественно, будет зависеть от интенсивности изменения этих параметров То есть каким-то одним параметром, судя по вычислениям, точно получится рулить с частотой примерно 1кГц. А вот если всеми параметрами захочется одновременно рулить - тогда уже можно будет и не вписаться в требуемые 50Гц даже, имхо.

Я к тому что можно управление тембрами прикрутить как дополнительные каналы AY...

Ну идея интересная, но чтобы понять, имеет ли этот вариант право на жизнь, нужно поиграться, собрать стенд на макетках, например, и живьем посмотреть, подходит или нет
