Список (поиск) отечественного Speccy-железа

[fan]

Судя по рисунку (в инструкции к «Атасу») указанный корпус – родной.

В этой инструкции ничего похожего на схему&монтажку нету ?

Кстати ЭЛЕКТРОНИКА МС-5011 (УКНЦ) случайно не на том же Кванте выпускалась ? Уж больно много общих черт - корпус по стилю жудко похож , клавиатура по устройству и стилю аналогична , плата паяная на конвеере (практически все отверстия пропаяны) , микрухи под корень всажены (проц так ваще на плате лежит) и пропаяны с двух сторон..., ножки микрух (на нижней стороне платы) словно фрезой срезаны .

[Conan]

В этой инструкции ничего похожего на схему&монтажку нету ?

Монтажка из этой инструкции опубликована в этой теме, схему предоставил Камиль. Но все это для модели «Атас 256».

Кстати ЭЛЕКТРОНИКА МС-5011 (УКНЦ) случайно не на том же Кванте выпускалась ?

Про УКНЦ не знаю, не интересовался.

[fan]

Понятно . Спасибо . Нужно только для 48к

Вот тут ещё вопрос возник (уж не знаю к кому, похоже владельцев этой экзотики не осталось). Востановил это чудо путём замены матрицы , вроде зафурычил , но после нажатия на сброс вылетает в бэйсик(после включения питания стартует TR-DOS) и нет никакой реакции на нажатие MAGIC (на MAGIC реагирует только когда чегонить с флопа загружено) это нормально ?

[Conan]

после нажатия на сброс вылетает в бэйсик(после включения питания стартует TR-DOS) и нет никакой реакции на нажатие MAGIC (на MAGIC реагирует только когда чегонить с флопа загружено) это нормально ?

Это нормально для обычных контроллеров BDI. Подробнее об этом рассказано тут.

[fan]

Немножко озверел и сделал схему ATAS48
http://sblive.narod.ru/ZX-Spectrum/ATAS/ATAS.htm там же два слоя платок на просвет с детальками . Особое внимание заслуживает способ разводки дорожек через первые пины рушек... Это такой своеобразный привет любителям апгрэйдов...

С ребутом в тырдос разобрался , но на магик так и нет никакой реакции в бэйсике , и в тыр досе тоже нету пока чёнить не начнёт грузиться (или уже загрузится , точно не помню).

[Mick]

Пересмотрел (правда бегло) схемы, где могла попадаться 589ИР12. Обнаружил этот регистр в «Дубна-48», но в кол-ве четырех штук. То есть это явно другой клон. Если возможно сделайте фотку платы (в любом состоянии).

Вот спустя некоторое время я отреставрировал "древнюю рукопись"(правда она рассыпалась совсем ) вот вариант ZX клона - может кто скажет что за зверь.

[Zhizh]

На всякий случай подтверждаю: Спектрум-ПЛМ (схема которого была выложена) и Новосибирск-48 (фото платы) - это один и тот же клон. Насколько мне известно, плата была разработана в Институте автоматики. Лежит в загашниках почти живой (где-то в районе РЕ3 плохой контакт и нет изображения), а кроме того есть для него прошитые ПЛМки.

[Grand]

Не слишком давно ко мне попал еще один старый вариант Спектрум-совместимого компьютера.

Скрытый текст

[свернуть]

Плата имеет размер 145 x 125. На ней 21 микросхема, включая две И185 и две И90 - еще одного изделия Новосибирского завода полупроводниковых приборов. В голубую панельку подключается клавиатура.

Если смотреть на плату сверху, то в левом верхнем углу имеeтся надпись Personal Computer; других обозначений нет. С левой стороны присутствуют отверстия под разъем, но никаких проводников к нем не идет: видимо разработчики платы, предполaгали, что его контакты будут соединять проводами те, кому он понадобится.

Я еще не пробовал включать этот компьютер, так как к нему нет никакой документации. Хотя, разобраться видимо можно, ведь принципиальная схема от Himac HR 42 имеется.

[Ball Bess]

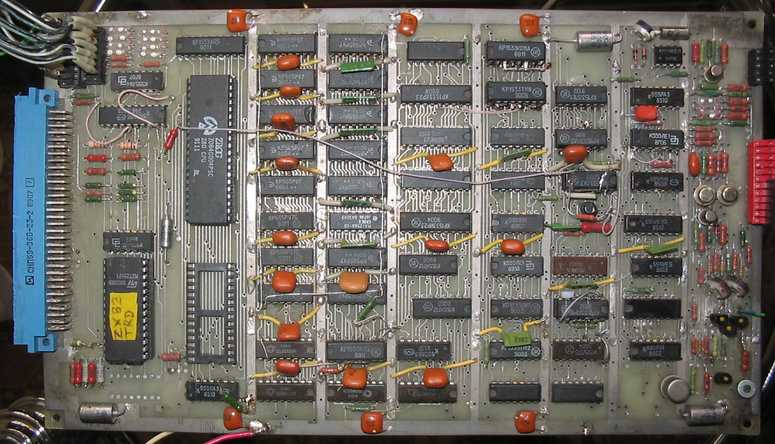

А ну-ка, дружненько, посмотрели внимательно и сказали, что за комп (вариант/версия)?
Наводящая инфа: чистая плата была куплена в Перми лет 15 назад. Спаяна уже в Иркутске.
Схемы есть, если надо, приложу.
Паять можно, как задумали авторы, либо 48к вариант, с одной линейкой ОЗУ (при этом не впаивается вторая линейка ОЗУ и ещё штуки три микрухи) или - полный 128к вариант (впаивается всё).
Характеризуется 320-ю строчками в кадре и "прозрачным" (без WAIT'ов и т.п.) доступом ко всем страницам ОЗУ.
Сейчас, после моей нехитрой переделки, имеет уже 512к памяти (через доп. разряды 7FFDh).
Может быть пермяки опознАют, если этим у них торговали?

[Ball Bess]

Импульсного БП не видел, мне эту плату подарили уже спаянную в 48к варианте, схемы были такие: принципиальная и расположение микрух на плате. Кроме того ещё листок с указаниями, как чего паять (перемычки, кварцы, коэффициенты деления и т.п.) для 48 или 128к. Я сделал из неё сразу 512к.
