Тема: СМ2420: документация, прошивки, модели

  1. #1
    Veteran Аватар для Vslav
    Регистрация
    31.03.2013
    Адрес
    г. Киев
    Сообщений
    1,301
    Благодарностей: 1796
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию СМ2420: документация, прошивки, модели

    Решил завести отдельную узкоспециализированную тему по процессорам СМ2420 и СМ2420.01, буду складывать документацию, прошивки и прочее. Есть отдаленные планы перенести процессор на Верилог.
    На данный момент найдены и переведены в электронный вид такие документы:

    1. 3.055.006-01 TO Процессор СМ2420.01 Техническое описание (DjVu, 29M)
    2. 3.055.006-01 ОП Процессор СМ2420.01 Схемы электрические (DjVu, 17M)
    3. 3.055.006 ТО1 Процессор СМ2420 Техническое описание часть 2, схемы (TIF, 293M, плохо конвертируется)
    4. 3.055.006 ТО2 Процессор СМ2420 Техническое описание часть 3, микропрограммы (TIF, 147M, планируется к ОСR)
    5. 3.414.00X-XX Прошивки 155РЕ3, 556РТ4, 556РТ5 для 2420/2420.01 (TIF, 2.5G, будет OCR)
    6. 589.0807.00027-02-12-01 Программа загрузчика-эмулятора пульта. Текст программы (DjVu, 1M) boot.rar (OCR+dump)

    Документация на СМ1420 и СМ1420.01
    1. 3.057.036 ПС Контроллер ИРПС СМ1420.6010 Паспорт
    2. 589.0807.00045-01-46-01 Контроллер ИРПС СМ1420.6010 Тест-программа

    Также почти вся перечисленная документация может быть найдена в архиве по ссылке

    Временно выложен рабочий вариант 3.055.006-01 TO, сканы цеховой документации со всеми штампами, помарками, листом регистрации изменений и прочим (TIF, 1.7G)
    Последний раз редактировалось Vslav; 23.03.2016 в 10:57.

  2. Эти 10 пользователя(ей) поблагодарили Vslav за это полезное сообщение:
    anasana (18.03.2016), bigral (18.03.2016), BYTEMAN (18.03.2016), dk_spb (18.03.2016), hobot (18.03.2016), MM (18.03.2016), Sergey (24.11.2017), Vamos (18.03.2016), Viktor2312 (18.03.2016), Случайность (06.10.2017)

  3. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  4. #2
    Guru Аватар для form
    Регистрация
    27.05.2009
    Адрес
    СССР, Новосибирск
    Сообщений
    5,141
    Благодарностей: 1954
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Vslav Посмотреть сообщение
    буду складывать документацию, прошивки и прочее
    Могу выделить место/страничку на pdp-11.org.ru под это дело дабы не зависеть от файлосвалок.
    Хотя надеюсь hobot не дремлет и перенесет в архив
    PDP-11/83, Электроника МС0511 (УК-НЦ), DECserver 90M
    Q-Bus: H9278-A, DLV11-J, DZQ11, DHV11, DELQA-M, LPV11, CQD-420/TM, DRV11
    PMI: KDJ11-BF, MSV11-JE
    VT220, CM7209

  5. #3
    Veteran Аватар для Vslav
    Регистрация
    31.03.2013
    Адрес
    г. Киев
    Сообщений
    1,301
    Благодарностей: 1796
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от form Посмотреть сообщение
    Могу выделить место/страничку на pdp-11.org.ru под это дело дабы не зависеть от файлосвалок.
    Хотя надеюсь hobot не дремлет и перенесет в архив
    Сейчас все хостится у BarsMonster, он надежный товарищ, хостинг быстрый, выбирался для размещения гигантских микрофотографий. Но от еще одного резервного хранилище не откажусь.

  6. #4
    Guru Аватар для form
    Регистрация
    27.05.2009
    Адрес
    СССР, Новосибирск
    Сообщений
    5,141
    Благодарностей: 1954
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Vslav Посмотреть сообщение
    Но от еще одного резервного хранилище не откажусь.
    Написал в личку.
    PDP-11/83, Электроника МС0511 (УК-НЦ), DECserver 90M
    Q-Bus: H9278-A, DLV11-J, DZQ11, DHV11, DELQA-M, LPV11, CQD-420/TM, DRV11
    PMI: KDJ11-BF, MSV11-JE
    VT220, CM7209

  7. Этот пользователь поблагодарил form за это полезное сообщение:
    hobot (18.03.2016)

  8. #5
    Veteran Аватар для Vslav
    Регистрация
    31.03.2013
    Адрес
    г. Киев
    Сообщений
    1,301
    Благодарностей: 1796
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Добавил:
    3.414.00X-XX (TIF, 2.5G, будет OCR) - все прошивки 155РЕ3, 556РТ4, 556РТ5 для 2420.

    Не отказался бы от помощи в OCR (там 200 листов), есть еще микропрограмма и листинг программы пульта, можно будет устроить перекрестный контроль прошибок.

    - - - Добавлено - - -

    Добавил:
    6. 589.0807.00027-02-12-01 Программа загрузчика-эмулятора пульта. Тест программы (DjVu, 1M, планируется к OCR)

    Также, благодаря form появилось альтернативное зеркало с документацией по адресу

  9. Эти 3 пользователя(ей) поблагодарили Vslav за это полезное сообщение:
    BYTEMAN (18.03.2016), hobot (18.03.2016), Viktor2312 (19.03.2016)

  10. #6
    Guru Аватар для hobot
    Регистрация
    29.08.2011
    Адрес
    Зеленоград
    Сообщений
    4,586
    Благодарностей: 1024
    Mentioned
    3 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Vslav Посмотреть сообщение
    Также, благодаря form появилось альтернативное зеркало с документацией по адресу
    О! Сделаю сейчас ссылку с главной мордочки архива УК-НЦ\ДВКашного, только как правильно фразу составить
    "Архив документации для отечественных СМ ЭВМ" ? или как?
    Архив программ для УК-НЦ, ДВК и БК.

    Ищу игру "СТРАНА МОНСТРОВ" [monstr.sav] для ДВК.

  11. #7
    Veteran Аватар для Vslav
    Регистрация
    31.03.2013
    Адрес
    г. Киев
    Сообщений
    1,301
    Благодарностей: 1796
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от hobot Посмотреть сообщение
    "Архив документации для отечественных СМ ЭВМ" ? или как?
    Да пока только СМ2420 и около него, а там посмотрим.

    Пока вылезли серьезные проблемы с OCR, таблицы ПЗУ-шек надежно не распознаются

    - - - Добавлено - - -

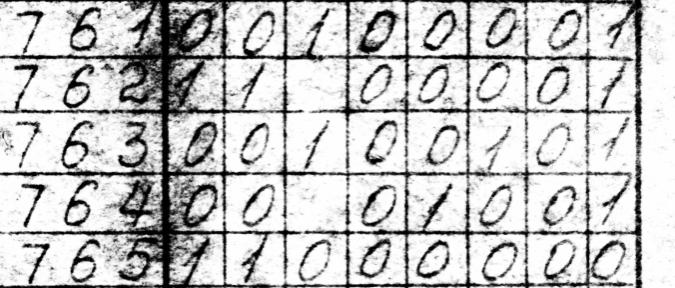

    Похоже проблема в том, что циферки в табличках - рукописные, стандартные распознаватели не справляются. Нашел интересный обучаемый (можно обучить распознавать новый язык) и бесплатный OCR - Tesseract, попробую его обучить написанию этих циферок (достаточно 0 и 1) и вертикальных столбиков табличек.
