О доработках и ошибках Лениграда-1

[fan]

Есть подозрения что они просто дешевле были . Нужно по едрёному справочнику глянуть (там где схемный эквевалет имеется и прочаяя избыточная информация) . Вроде микрухи с инверсными выходами проще стряпать (типа кристал меньше) и задержки в них меньше (т.к. не нужно инвертить) но я не уверен в этом (нет подобных справочников).

Есть ещё подозрение что это просто тупо передрали из одной схемы и так и стали писать , а другие не вдаваясь в подробность продолжали повторять .

Гы залез в закрома и обнаружил четыре штуки КП14 выдранные из последнего ленинграда %) а в первом моём ленинграде были именно КП11 . Теперь уже самому интересно стало откуда эта мода пошла :P

[y-dmitry]

Есть подозрения что они просто дешевле были . Нужно по едрёному справочнику глянуть (там где схемный эквевалет имеется и прочаяя избыточная информация) . Вроде микрухи с инверсными выходами проще стряпать (типа кристал меньше) и задержки в них меньше (т.к. не нужно инвертить) но я не уверен в этом (нет подобных справочников).

Есть ещё подозрение что это просто тупо передрали из одной схемы и так и стали писать , а другие не вдаваясь в подробность продолжали повторять .

Гы залез в закрома и обнаружил четыре штуки КП14 выдранные из последнего ленинграда %) а в первом моём ленинграде были именно КП11 . Теперь уже самому интересно стало откуда эта мода пошла :P

Интересно, а как реализовано во 2-м Ленинграде? Кстати у тебя не завалялась хорошая схема с монтажкой к нему. А то что есть в инете ужасного качества, хоть бери и перерисовывай.

заняться что ли.

[fan]

Там КП12 и КП11. Схему и монтажку вроде spensor выкладывал . Вполне хорошего качества . Ща постараюсь свою разновидность сосканить она точно отличного качества (авось найдётся десять отличий )

[y-dmitry]

Там КП12 и КП11. Схему и монтажку вроде spensor выкладывал . Вполне хорошего качества . Ща постараюсь свою разновидность сосканить она точно отличного качества (авось найдётся десять отличий )

Будет здорово. Спасибо.
У spensor мало резкозти, некоторые символы сливаются.

[fan]

Мда , на монтажке и схеме от моего Л2 мелкосхемы прономерованы по собственной системе %) Но к счастью нашёл ещё один комплект где всё как у spensora пронумеровано Вероятно это и есть стандарт .

http://sblive.narod.ru/ZX-Spectrum/L...Leningrad2.htm

[y-dmitry]

Мда , на монтажке и схеме от моего Л2 мелкосхемы прономерованы по собственной системе %) Но к счастью нашёл ещё один комплект где всё как у spensora пронумеровано Вероятно это и есть стандарт .

http://sblive.narod.ru/ZX-Spectrum/L...Leningrad2.htm

Круто!
Это именно та схема по которой я в 1990-91 году собирал Ленинград-2.
Аж слезу выбило...

P.S. Кстати у тебя более полная печатка и четкая схема. Спасибо.

[James DiGreze]

Вроде микрухи с инверсными выходами проще стряпать (типа кристал меньше) и задержки в них меньше (т.к. не нужно инвертить) но я не уверен в этом (нет подобных справочников).

Могу соврать, но лет 11 назад, когда я собирал свой Л-1, к нему шла распечатка, в которой было упоминание на то, что вместо КП11 лучше ставить КП14, как раз из-за меньших задержек сигнала... Иначе возможны "косяки" с оперативкой.
Подтвердить или опровергнуть свои воспоминания, к сожалению, не могу, ибо на распечатку эту уже лет 6 не натыкался...

[fan]

2 jdigreze

Это уже интересно . Но я чето ни на одной схеме (штук четыре если не больше) классического ленинграда не наблюдаю этих КП14 :\

2 y-dmitry
Закинь плиз сюды линки на схемы где КП14 применяются .

[y-dmitry]

2 jdigreze

Это уже интересно . Но я чето ни на одной схеме (штук четыре если не больше) классического ленинграда не наблюдаю этих КП14 :\

2 y-dmitry
Закинь плиз сюды линки на схемы где КП14 применяются .

Линки не готовил, во всех (практически) скринах, если приглядется, это заметно.

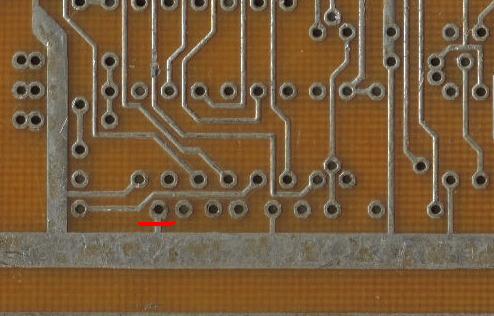

Fan, нашел ошибочку в Composite. Связана с сигналом Sync, он в плате на минус замкнут.
Решил я перерисовать и монтажку и принципиалку. Если есть где-нибудь более четкая схема Composite (или любые все, там разберусь по ходу) скинь на мыло или в личку. Монтажка отличается от родного Ленинграда. Хочу еще проверить сделаны ли доработки описанные в прессе. Был бы рад если подскажешь еще раз, на что обратить пристальное внимание (т.е. какие из доработок важнее).

Твой nm.ru пока глючит, как только пустит, выложу инфу, как обещал.

[fan]

Линки не готовил, во всех (практически) скринах, если приглядется, это заметно.

Всмысле "в скринах" ? В фотографиях ?

Решил я перерисовать и монтажку и принципиалку. Если есть где-нибудь более четкая схема Composite (или любые все, там разберусь по ходу) скинь на мыло или в личку.

В корне моего ****.nm.ru лежит схема композита , у тебя такая же ?

Был бы рад если подскажешь еще раз, на что обратить пристальное внимание (т.е. какие из доработок важнее).

А ты будешь ленинград или композит собирать ? %)
У меня всё и так работало . Только когда обращение к муз сопру было , на бордюре всякие спец эффекты были и спикер тоже что-то всое вещал , типо эмуляция AY
Ещё помоему с мозгами мало освещено - для полного счастья рекомендуется в разрыв RAS запихннуть резюк на 330 Ом . Ещё как вариант для стабильной работы - поднятие напруги вплоть до 5.5В .

Ох ё , забыл ещё этот линк запихнуть к себе на сайт - http://anklab.pirit.info/Press/RL/1994/08/index.html 10&11 страницы , там как раз один из вариантов задержки RAS описывается и т.д.

И вот ещё прикольный момент вспомнился - в моем первом ленинграде экран был нафиг в право сдвинут , как оказалось этот эффект был вызван установленным не по номиналу резюком в генераторе тактовой частоты ! (было проверено на двух ленинградах).
