Тема: Ленинградский монитор и другие программы для СПЕЦИАЛИСТА

  1. #61
    Master
    Регистрация
    22.04.2010
    Адрес
    Москва
    Сообщений
    527
    Благодарностей: 77
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    barsik, а вот эту картинку пояснить подробнее



    разьем РК-КНГМД на отдельной платке с некой панелькой дип рядом - зачем и что было в панельке.
    как платка с разьемом соединялась с основной платой Спеыиалист Экспресс

  2. #61
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #62
    Master Аватар для barsik
    Регистрация
    05.10.2016
    Адрес
    г. Санкт-Петербург
    Сообщений
    882
    Благодарностей: 291
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Панелька на 40 ног на данной плате вообще не распаяна. Вероятно предназначалась для установки AY-8910 или ППА для ROM-диска.

    На плате РК-КНГМД видны два кварца и генератор на 555 ЛН1 напаянной вторым этажом. Это потому что надо было иметь кварц 10.5 МГЦ для формата 560 кб на DD-дисках и 16.5 МГЦ для формата 880 кб на HD-дисках. Но СПЕЦИАЛИСТ без турбирования с любым КНГМД потянет не более 640 кб. На плате напаяно 5 доп.ИМС вторым этажом, т.к эта плата турбирована до 3 МГЦ

    Из 5-ти моих плат ЭКСПРЕСС - на 3-х ОЗУ расширено одной или двумя доп.банками РУ5-тых. Но теперь предпочитаю ставить РУ5 в 2 или 3 этажа, для того чтобы плата оставалась маленькой. Это нормально работало на ОРИОНЕ, так что не нужны доп.платки с ОЗУ. Эту панельку на этой плате скорее всего использую для ППА ROM/RAM-диска - одна 27256 и две 62256. Схему такого ROM-RAM-диска уже нарисовал. Но сейчас использую другую плату, где пока смонтировал лишь волковский цвет и вторую банку ОЗУ. Слота для КНГМД на ней нет, - расчитываю использовать с винчестером. Сейчас решаю проблему клавиатуры, т.к имеющаяся плохая.

    Слот здесь составлен из двух отпилков отечественного слота СНП15-96/140x10P. Важно чтобы на концах разъёма были упоры, потому от длинного разъёма берутся только концевые отпилки по 12 и 13 контактов. Удобны были бы эпловские слоты на 50 контактов, но у них, увы, дюймовый шаг, а на плате КНГМД метрический. Можно составить метрический слот и из трёх отпилков дюймового слота шины ISA для PC. Я так тоже делал, получается даже лучше, чем из отечественных разъёмов, т.к контакты импортных слотов золочёные. В любом случае важно чтобы на концах самодельного укороченного слота были упоры.

    Тип разъёма не принципиален, но раз уж на плате есть краевой врубной разъём, то выгодно это использовать. Если используется не врубной разъём из самой платы КНГМД, а на плату КНГМД впаивается разъём как в МИКРОШЕ (или АГАТЕ), что на 60 контактов, то укорачивать 60 ламелей до 50-ти на плате КНГИД не требуется, а на ламели припаивается разъём. Практика показала, что хотя ламели не золочёные, а просто лужёные, контакт вполне нормальный. Изредка полезно почистить контакты жёсткой стирательной резинкой.

    Можно слоты или разъёмы не ставить, а просто закрепить платку КНГМД и соединить с шиной компьютера проводами. Это ничуть не хуже. Т.к интерфейс через ППА, то достаточно снять ППА и ПЗУ с платы КНГМД и уже не будет нагрузки шины. У СПЕЦИАЛИСТА шина гораздо мощнее, чем у РК86, т.к ОЗУ буферизовано.

    Платка с слотовым разъёмом, как и другие платы крепятся с помощью маленьких текстолитовых пластинок (желательно тонких) и винтов М1.5 или М2. Пластинки соединяют платы снизу, так что внешний вид не портится. Желательно чтобы пластинка крепилась не двумя винтами, а тремя, тогда соединённые платы не могут смещаться. На таком принципе из отпилков разных компьютеров я свинчивал платы целого компьютера размером 400*400 из десятка фрагментов. Внешний вид получается отличный, но проблема доставать большое число маленьких гаек М2 или М1.5.

    Для монтажа я использую не МГТФ. Ранее - термо-залуживающийся ПЭПЛОТ, а позднее, ввиду его отсутствия, - обычный ПЭЛ-02...0.25. Трудоёмкость вдвое выше, т.к для залуживания надо соскабливать эмаль острым ножом, но зато никакого вороха проводов снизу платы. На монтаж целого компьютера уходило несколько недель или даже месяц. КНГМД на ВГ93 с помощью ПЭЛ я спаял за 2 дня. Просто нужен достаточно сильный энтузиазм.
    Последний раз редактировалось barsik; 06.01.2018 в 20:44.

  4. Этот пользователь поблагодарил barsik за это полезное сообщение:
    zx_ (06.01.2018)

  5. #63
    Master
    Регистрация
    22.04.2010
    Адрес
    Москва
    Сообщений
    527
    Благодарностей: 77
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    а ПЭЛ не коротит потом между собой? лак хороший ?
    а ПЗУ с ДОС можно же поставить в основную плату Экспресса? на место РФ4

  6. #64
    Master Аватар для barsik
    Регистрация
    05.10.2016
    Адрес
    г. Санкт-Петербург
    Сообщений
    882
    Благодарностей: 291
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от zx_ Посмотреть сообщение
    а ПЭЛ не коротит потом между собой? лак хороший ?
    ПЭЛ применяю с 1989 года, опробовано на десятке плат. Замыканий не бывает. Сейчас в качестве провода удобно использовать импортный высоковольтный ПЭЛ из размагничивающей рамки телевизоров. Это рамка диаметром полметра надетая на кинескоп, обмотанная изолентой. Есть в каждом импортном телевизоре. Там провод как раз нужного диаметра. Но и советский ПЭЛ не хуже.

    Преимущество монтажа одножильным тонким проводом в том, что получается как бы метод накрутки, но без шприца с продетым в него проводом. Метод накрутки шприцом хорош только, если есть самозалуживающийся провод ПЭВТКЛ. А я накручиваю пинцетом заранее залуженный обычный провод на выводы ИМС со стороны монтажа. Потому отверстия с металлизацией не нужны. Не нужен слепыш, достаточно просто сверлённого неметализированного текстолита.

    Для маленьких плат (типа КНГМД или контроллера апп.клавиатуры) питание удобно развести метализацией, а монтаж проводами. Проводники питания выполненные металлизацией на плате не травятся в хлорном железе или в аптечной соляной кислоте с гидроперитом и даже не в растворе медного купороса, а просто вырезаются ножом. Вырезая печать ножом я делал даже полноценные печатные платы, а тут достаточно оставить лишь прямые линии земли и +5В между рядами микросхем, удалив всю остальную печать.

    А если текстолит не фольгированный, то питание разводится проводом 0.5 мм со стороны монтажа, по типу как питание разводится на линёвской плате. На выводы земли и питания у ИМС (или в пустотелых заклёпках рядом) впаиваются Г-образные стойки высотой 8-9 мм, соединяемые прямым лужёным проводом.

    Цитата Сообщение от zx_ Посмотреть сообщение
    А ПЗУ с ДОС можно же поставить в основную плату Экспресса? На место панельки РФ4
    Если нужна только оригинальная RK-DOS, то можно использовать ПЗУ, причём как на плате РК-КНГМД, так и на основной плате ЭКСПРЕСС. Там 4 панельки. Можно ставить 3 ПЗУ для ROM-BIOS, C000, C800 и D000 и 2764/27256 для RK-DOS на адреса E000...EFFF.

    Если две напаянные друг на друга РФ2, как это и положено по конструктиву, ставят в плату РК-КНГМД, то на основной плате остаются 4 панельки, куда можно поставить 4 РФ2 с чем угодно. До 1990, я всегда ставил 6 штук РФ2, в 3 панельки двумя этажами. Но установка CP/M потребовала оставить только две РФ2, открыв ОЗУ D000...F7FF, т.к туда грузится BDOS+BIOS CP/M (а CCP грузится в основное ОЗУ на 8700).

    В любом случае ОЗУ всегда выгоднее, чем ПЗУ, т.к даёт гибкость. А т.к, если нет дисковода или винчестера, лишнего ПЗУ на основной плате нет, а откуда-то разные DOS надо грузить, то тут и становится актуальным ROM-диск от ОРИОНА. Это имеет преимуществом, что разгружается шина (нет кучи РФ2 на шине) и появляется альтернатива. В ROM-диск на одной 27256 вмещается как минимум несколько разных DOS, драйвер VT52 и программа загрузки с линии из IBM PC. Но для начала достаточно лишь RK-DOS в 4-5 кб, редактор, макро ассемблер (не Микрон) и отладчик. А другие DOS можно грузить с дискет RK-DOS или иметь их загрузчик с системных треков, как принято в CP/M.

    RK-DOS в оригинальном виде стОит использовать только в начале, до появления лучшей версии. Если RK-DOS навсегда иметь в ПЗУ на E000, то уже нельзя будет загрузить другую версию той же RK-DOS в ОЗУ на эти же адреса и использовать ОЗУ в этих адресах для других целей с большей пользой.

    - - - Добавлено - - -

    Раз в СПЕЦИАЛИСТЕ возможны прерывания, то появляется возможность сделать совместимость с программами РК86, что лезут в экран. А именно, сделать визуализацию наглых программ РК на прерываниях. Для этого понадобится ОЗУ в области F800...F8FF. Т.е не надо делать аппаратное совмещение ПЗУ C800...C8FF и F800...F8FF с помощью 2-х диодов. Для совместимости по вызовам достаточно скопировать ПЗУ C800...C8FF в ОЗУ F800...F8FF. А для визуализации РК-программ сюда можно грузить более полноценный заменитель ПЗУ РК86, работающий один в один как ПЗУ РК86 и использующий прерывания для визуализации.

    Тогда несколько раз в секунду экран РК86 копируется в экран СПЕЦИАЛИСТА. Это позволит использовать все системные в т.числе и дисковые программы РК86 и даже игры РК86, причём даже графические (но лишь те что сами не лезут в матрицу клавиатуры, а читают её через F81B). В СПЕЦИАЛИСТЕ такт 2 или 2.25 МГЦ, а РК86 намного тормознее, потому запаса быстродействия кое-как хватает для визуализации экрана РК несколько раз в секунду.

    Вот тогда SE.COM для RK-DOS и другое дисковое ПО от Е.Седова тоже будет работать без переделки. Точнее, всё-же надо будет в каждой наглой программе делать коррекцию, освобождать три ячейки по адресу 0038 и ставить туда JMP на адрес обработчика прерываний. Но это даже нельзя сравнивать по сложности с полной переделкой программ РК.

    Причём, такой трюк по адаптации РК-программ годится не только для использования программ работающих в режиме 64 символа на 25 строк, - чисто текстовых программ, т.е игр из сезона 1986-1989. К сожалению, более поздние игры РК научились использовать режим псевдографики 128*60. При этом отображается 30 строк высотой в 8 линий растра.

    По счастью на СПЕЦИАЛИСТЕ это тоже можно отобразить сократив размер знакоместа с 6*10 до 6*8 (загрузкой драйвера на 32 строки). Также нет никаких проблем для визуализации игр РК работающих с альтернативным фонтом 6*6 в 64 графических символа (плюс 32 двух-знакоместных буквы), что даёт псевдо-графику 128*135.

    Цветные программы РК86 также визуализируются. Однако это потребует большего ресурса процессора и без турбирования может получиться тормознуто. Зато, если это получится сделать, то число программ СПЕЦИАЛИСТА возрастёт на все игры от РК86 и клонов.

    Удивительно, но это даст текстовый режим в СПЕЦИАЛИСТЕ, можно будет писать программы для СПЕЦИАЛИСТА и они будут работать и на РК86. К сожалению, чтобы это работало со скоростью текстового адаптера необходимо турбирование СПЕЦИАЛИСТА хотя бы до 3 МГЦ.
    Последний раз редактировалось barsik; 07.01.2018 в 14:32.

  7. #65
    Guru Аватар для HardWareMan
    Регистрация
    26.02.2011
    Адрес
    Павлодар
    Сообщений
    2,778
    Благодарностей: 1400
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от zx_ Посмотреть сообщение
    а ПЭЛ не коротит потом между собой? лак хороший ?
    Я паял (и паяю) ПЭЛом в виду отсутствия МГТФ в наших краях. Это требует сноровки, но согласен с barsik'ом - трассы аккуратнее в виду меньшего диаметра. МХ2 был прототипирован именно так, однако картинки сдохли давно.

  8. Этот пользователь поблагодарил HardWareMan за это полезное сообщение:
    barsik (07.01.2018)

  9. #66
    Пользователь Специалиста Аватар для fifan
    Регистрация
    30.05.2007
    Адрес
    г. Лянтор, Сургутского р-на, ХМАО
    Сообщений
    3,003
    Благодарностей: 651
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от HardWareMan Посмотреть сообщение

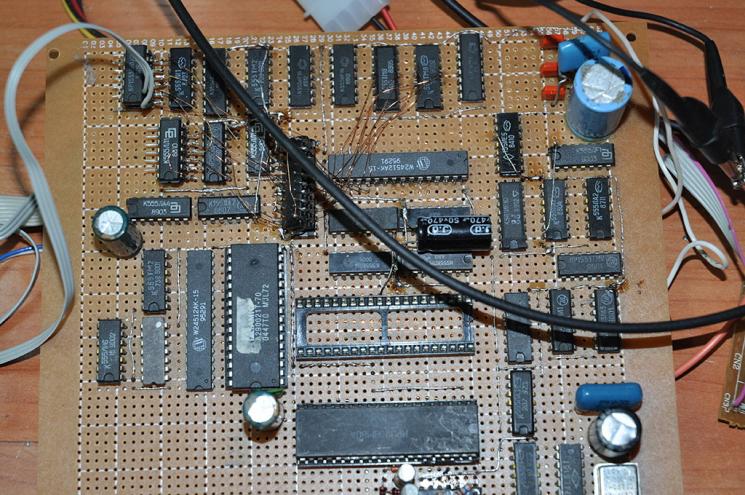

    МХ2 был прототипирован именно так, однако картинки сдохли давно.
    Не сдохли - я всё храню.

    Нажмите на изображение для увеличения.

Название:	DSC_0159.jpg
Просмотров:	41
Размер:	100.0 Кб
ID:	63644
    http://nick-name.ru/forum/Fifan.gif
    Сайт про ПК "Специалист" и его клоны http://www.spetsialist-mx.ru/
    Web site about computer Spetsialist and its clones http://www.spetsialist-mx.ru/ (yet only in Russian)

  10. #67
    Guru Аватар для HardWareMan
    Регистрация
    26.02.2011
    Адрес
    Павлодар
    Сообщений
    2,778
    Благодарностей: 1400
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    fifan, а обратная сторона осталась?

  11. #68
    Пользователь Специалиста Аватар для fifan
    Регистрация
    30.05.2007
    Адрес
    г. Лянтор, Сургутского р-на, ХМАО
    Сообщений
    3,003
    Благодарностей: 651
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от HardWareMan Посмотреть сообщение
    fifan, а обратная сторона осталась?
    Нет, только с этой же стороны подальше вместе с клавиатурой.
    http://nick-name.ru/forum/Fifan.gif
    Сайт про ПК "Специалист" и его клоны http://www.spetsialist-mx.ru/
    Web site about computer Spetsialist and its clones http://www.spetsialist-mx.ru/ (yet only in Russian)
