tank-uk, я хотел сказать, что при заливке контура не задали термомост (или задали слишком большой). Запарился просто.
tank-uk, я хотел сказать, что при заливке контура не задали термомост (или задали слишком большой). Запарился просто.
По поводу SRAM UT621024PC-70LL в корпусе DIP32, которая используется в Карабасе, народ тут жалуется, что проблематично достать эту микруху.
Так вот, я тут погуглил немного, есть, вроде бы, аналоги на замену от разных производителей:
1) HM628128ALP-7 - Hitachi, корпус DIP32, время доступа - 70нс, распиновка совпадает. есть на али, цена вопроса - $10 за лот из 10 шт.
2) LP621024D-70LL - бренд неизвестен, корпус DIP32, время доступа - 70нс, распиновка совпадает. есть на ebay, цена вопроса - $28 за лот из 10 шт.
3) HM628128BLP-7 - более продвинутая версия от Hitachi, параметры те же, что и в версии A (ALP-7)
4) K6T4008C1B-DB55 (или DL55) - Samsung, корпус DIP32, время доступа - 55нс, распиновка совпадает, объем, правда, чуть больше, чем надо, поэтому первую ногу - A18 - прийдется куда-то или заземлить, или к питанию притянуть, A17 - нога 30 и так в порядке притянута куда надо.
5) K6T4008C1B-DB70 (или DL70) - все то же самое, только 70нс.
6) AS6C4008-55PCN - Alliance, DIP32
7) BS62LV1027PC-70 - BSI, DIP32, 70нс
8) BS62LV1027PC-55 - BSI, DIP32, 55нс
9) TC551001CP-70L, Toshiba, DIP32, 70нс
10) любая аналогичная SRAM в корпусе SSOP32 через переходник SSOP32-DIP32
Последний раз редактировалось andykarpov; 11.07.2017 в 19:22. Причина: UPD
Github: https://github.com/andykarpov/
Еще добавлю - Toshiba TC551001CP-70L
Моё железо
ZX Spectrum 48K issue 2/3/4A/4B/4S/6A
ZX Spectrum +2
ZX Spectrum +3
Harlequin 48K
Harlequin 128K

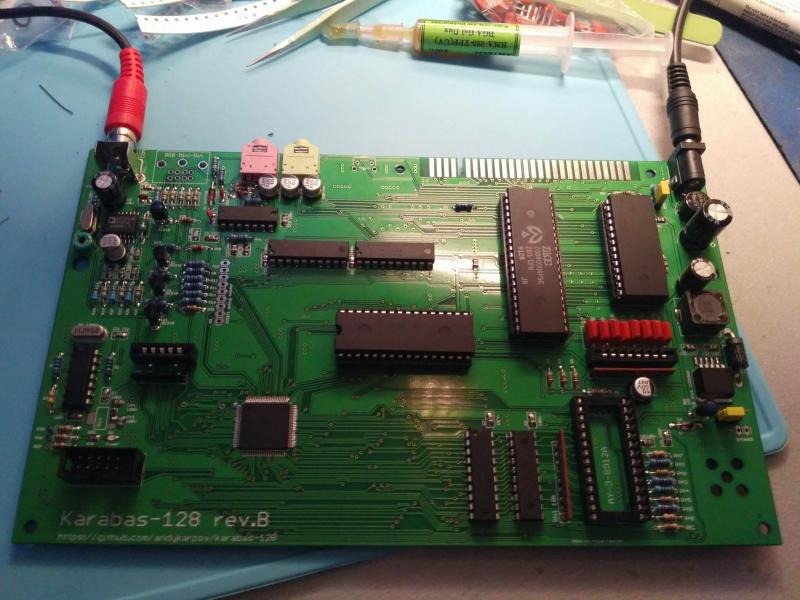

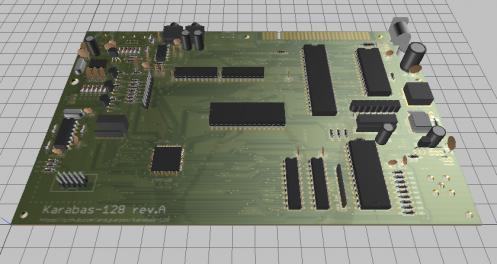

Karabas-128[свернуть]

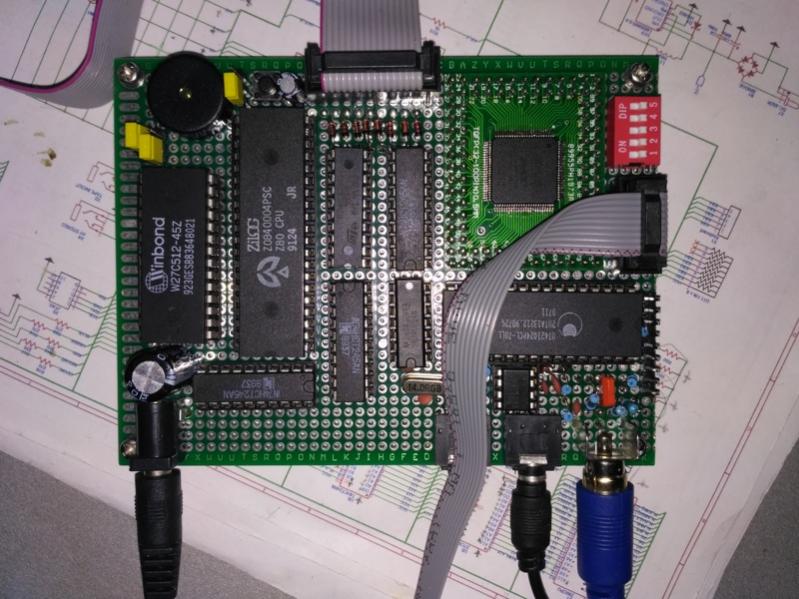

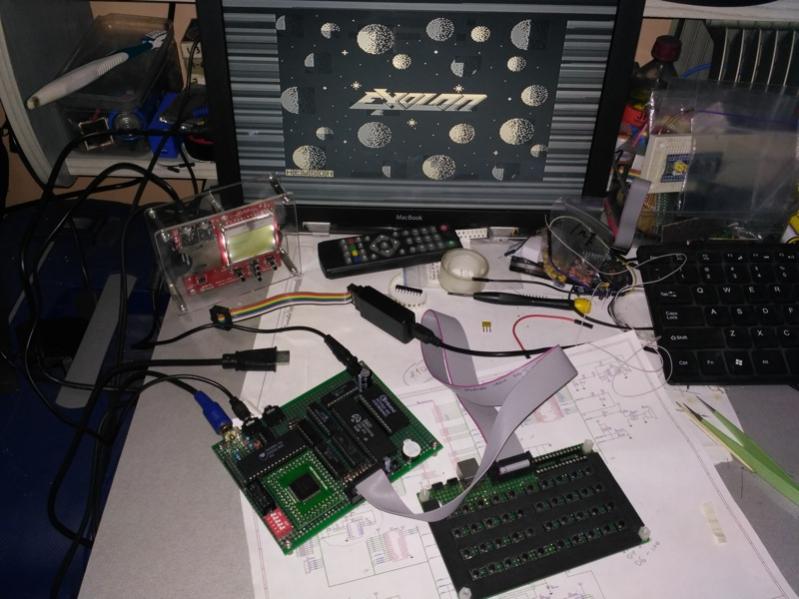

ну так у меня через переходник и запаяна IS62C1024-70Q на фото видно, правда переходник широкий, но это не помеха
