    По умолчанию ZX Nuvo 128 от Superfo

    Здравствуйте!

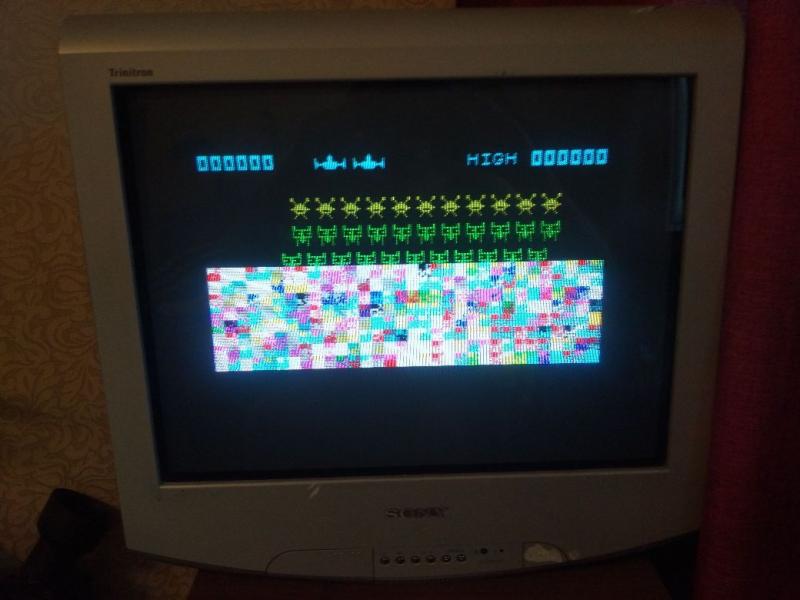

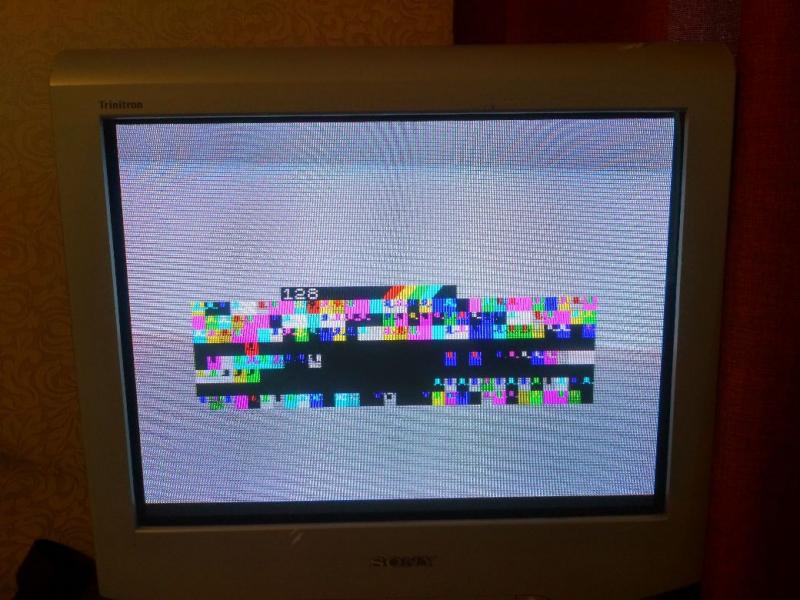

    собрал ZX Nuvo 128, но при запуске наблюдаю мусор в нижней части экрана:

    Нажмите на изображение для увеличения.

Название:	2017-08-10 19-40-50.jpg
Просмотров:	892
Размер:	71.6 Кб
ID:	61930Нажмите на изображение для увеличения.

Название:	2017-08-10 19-42-17.jpg
Просмотров:	731
Размер:	43.7 Кб
ID:	61931Нажмите на изображение для увеличения.

Название:	2017-08-11 16-32-09.jpg
Просмотров:	1219
Размер:	87.5 Кб
ID:	61933

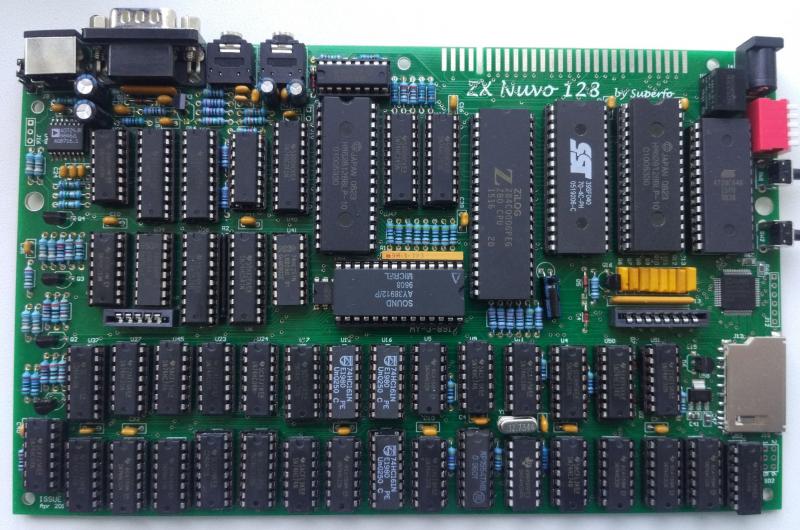

    (качественное фото платы: https://drive.google.com/open?id=0B6...kZ2RXRLTF9hLTA)

    запускаю такой тест из пзу: https://www.youtube.com/watch?v=9SSgrb7DV5A

    когда идёт первая часть теста, которая называется "lower 16k ram", дефектов на экране нет!

    оба теста "lower 16k ram" и "upper 32к ram" завершаются с результатом "OK".

    IRQ Test - у меня выглядит по-другому! в нижней части экрана с мусором бегают несколько пикселей, а должен бегать красный квадрат, как на видео.


    в чём может быть проблема ? в схемотехнике и архитектуре компьютеров не разбираюсь, к сожалению. клавиатуры нет. тесты запускаю с помощью джойстика.
    Последний раз редактировалось EugenyN; 11.08.2017 в 19:38. Причина: фото

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Junior
    Регистрация
    11.08.2017
    Адрес
    г. Воронеж
    Сообщений
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    добавил видео работы теста: https://youtu.be/0hgw44s9ARg

    какие должны быть мои шаги, чтобы найти причину неполадки ? менять какие-то микросхемы ?

  4. #3
    Guru Аватар для bigral
    Регистрация
    12.07.2006
    Адрес
    г. Киев, Украина
    Сообщений
    2,147
    Спасибо Благодарностей отдано
    25
    Спасибо Благодарностей получено
    95
    Поблагодарили
    82 сообщений
    Mentioned
    2 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Похоже на то что во вторую половину экрана выводит данные не с тех адресов откуда нужно. Наверно гдето замыкание\непропай в районе шины видеоадресов VA0-VA15. Если есть осцилограф то надо посмотреть на форму сигналов на них при нажатом RESET на процессоре (чтобы исключить влияние процессора на форму сигналов). Должны быть четкие 1 и 0, если есть замыкание то будет шото среднее. Начинать с микросхемы U38, потом U40\U41\U42, потом U8.

    - - - Updated - - -

    вообще клон выглядит нелепым, с одной стороны SN74xx RETRO! И ТУТ ЖЕ довольно жирная CPLD. (зачем тогда избыточная куча SN74xx)

  5. #4
    Junior
    Регистрация
    11.08.2017
    Адрес
    г. Воронеж
    Сообщений
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от bigral Посмотреть сообщение
    Похоже на то что во вторую половину экрана выводит данные не с тех адресов откуда нужно. Наверно гдето замыкание\непропай в районе шины видеоадресов VA0-VA15. Если есть осцилограф то надо посмотреть на форму сигналов на них при нажатом RESET на процессоре (чтобы исключить влияние процессора на форму сигналов). Должны быть четкие 1 и 0, если есть замыкание то будет шото среднее. Начинать с микросхемы U38, потом U40\U41\U42, потом U8.

    - - - Updated - - -
    пайку на глаз проверял несколько раз. боюсь как бы не перегрел микросхему u42, которая припаивается на плату, а не ставится
    в сокет.

    осцилограф есть только dso138, который показывает только килогерцы. тут не подойдёт, судя по всему. мультиметром нельзя это измерить?

    вообще клон выглядит нелепым, с одной стороны SN74xx RETRO! И ТУТ ЖЕ довольно жирная CPLD. (зачем тогда избыточная куча SN74xx)
    на этом жирном чипе реализована поддержка sd карт. divmmc. sd карты - технология современная. логично, что она реализована на современном чипе. как я понимаю, просто разместили такой модуль на одной плате с остальным.
    Последний раз редактировалось EugenyN; 13.08.2017 в 17:04.

  6. #5
    Moderator
    Регистрация
    25.11.2007
    Адрес
    Симферополь
    Сообщений
    2,164
    Спасибо Благодарностей отдано
    1
    Спасибо Благодарностей получено
    3
    Поблагодарили
    3 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    проверьте на замыкание между собой адресов VA10-VA14. Ощущение что либо залипуха на плате с завода ( частенько бывает такой брак) либо где - пайка припоя затекла на соседнюю дорожку.
    U41 и U42 только их проверять. Остальное на низких адресах явно работает судя по картинкам. тут явно ошибка с последней третью экрана ( причем атрибуты вроед правильно отображаются).
    Жаль что нельзя местами перекинуть У42 и У41 - для проверки. Собака порылась явно вокруг У42- проверяйте все ноги - нет ли где коротыша.
    А еще проверить залипухи на Ю44 и так же если есть возможность - поменять местами сами чипы Ю44 и Ю43.
    Последний раз редактировалось balu_dark; 13.08.2017 в 19:10.
    Amiga 1200+Blizzard 1260 72 Mb+Mtek 68030,Compozit 128, Leningrad 2,
    Atari STE 1040,ZX Spectrum +2,Pentagon 48, Speccy2007 - 2 , ATAS 256k.
    ZX Evo 4Mb- в строю.
    Speccy2010 v1
    Специалист (пока готовлюсь к восстановлению).
    Это все мое!
    Родное!
    Все люблю на свете я! Это родина моя!

  7. #6
    Junior
    Регистрация
    11.08.2017
    Адрес
    г. Воронеж
    Сообщений
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от balu_dark Посмотреть сообщение
    проверьте на замыкание между собой адресов VA10-VA14. Ощущение что либо залипуха на плате с завода ( частенько бывает такой брак) либо где - пайка припоя затекла на соседнюю дорожку.

    Жаль что нельзя местами перекинуть У42 и У41 - для проверки. Собака порылась явно вокруг У42- проверяйте все ноги - нет ли где коротыша.
    проверил. замыканий нет. адреса VA14 на схеме нет. последний адрес VA13.

    Цитата Сообщение от balu_dark Посмотреть сообщение
    Остальное на низких адресах явно работает судя по картинкам. тут явно ошибка с последней третью экрана ( причем атрибуты вроед правильно отображаются).
    с мусором ровно половина экрана. 8 нижних строк.

    Цитата Сообщение от balu_dark Посмотреть сообщение
    и так же если есть возможность - поменять местами сами чипы Ю44 и Ю43.
    поменял. результата нет.

    похоже всё же перегрел У42 когда припаивал. сначала заменю У41, если не поможет, то придётся выпаивать/выкусывать у42.

    был бы осцилограф, можно было бы точно сказать. но его взять негде.

  8. #7
    Guru Аватар для bigral
    Регистрация
    12.07.2006
    Адрес
    г. Киев, Украина
    Сообщений
    2,147
    Спасибо Благодарностей отдано
    25
    Спасибо Благодарностей получено
    95
    Поблагодарили
    82 сообщений
    Mentioned
    2 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от EugenyN Посмотреть сообщение
    был бы осцилограф, можно было бы точно сказать. но его взять негде.
    та главное амплитуду сигнала увидеть (что она одинаковая на всех линиях), если он его не развернет "красиво" не страшно, что-то он таки должен будет показать?

  9. #8
    Junior
    Регистрация
    11.08.2017
    Адрес
    г. Воронеж
    Сообщений
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от bigral Посмотреть сообщение
    надо посмотреть на форму сигналов на них при нажатом RESET на процессоре
    достаточно зажать/перемкнуть кнопку RESET ?

  10. #9
    Junior
    Регистрация
    11.08.2017
    Адрес
    г. Воронеж
    Сообщений
    21
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    совершенно случайно добился удивительного результата ! если прикоснуться к ножке 11 микросхемы U38 (или аналогичным ножкам CLK других микросхем) с помощью щупа мультиметра, не обязательно подключенного к мультиметру, то происходит следующее: телевизор переключается в 50гц (было 60гц). это хорошо заметно на глаз по частоте обновления элт. мусор полностью исчезает! экран отображается как нужно. на экране становится больше строк, 24 кажется, а было всего 16. т.е. спектрум переключается в pal и работает исправно. как только перестаю прикасаться к ножке, возвращается ntsc с мусором.

    пока даже не знаю как это понимать, но похоже на то, что проблема совсем не в видеоадресах. как я понимаю, спектрум сразу должен запускаться в pal, а на ntsc не расчитан.

  11. #10
    Guru Аватар для HardWareMan
    Регистрация
    26.02.2011
    Адрес
    г. Павлодар, Казахстан
    Сообщений
    4,395
    Спасибо Благодарностей отдано
    304
    Спасибо Благодарностей получено
    594
    Поблагодарили
    440 сообщений
    Mentioned
    10 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    EugenyN, ты подключил емкость щупа на сигнал. Значит он шумит и вызывает ложные срабатывания. Попробуй напаять десяток пикушек, например.
