    По умолчанию Микро-ЭВМ «Электроника С5»

    Очень интересуюсь семейством этой микро-ЭВМ, если у кого есть информация о ней (не важной какой модели), пожалуйста, пишите сюда.

    От Марка Петровича Гальперина получено подтверждение, что С5 это собственная разработка не имевшая никаких иностранных аналогов. Так что все ссылки в справочниках на TMS, это чистой воды отсебятина их составителей.

    Нажмите на изображение для увеличения.

Название:	Electronika-S5.jpg
Просмотров:	1247
Размер:	25.7 Кб
ID:	63404

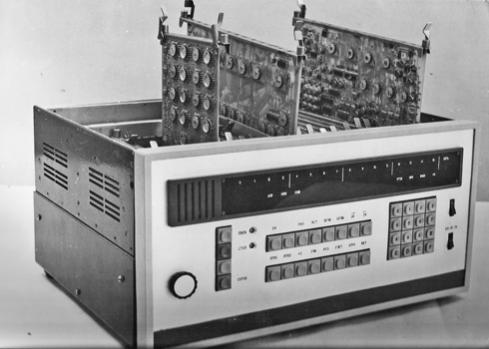

    Фотография многоплатной микроЭВМ «Электроника С5-02»

    Мне известно что существуют следующие документы, которые пока не удалось найти:


    Микро-ЭВМ «Электроника С5»

    Скрытый текст

    1) Микро-ЭВМ «Электроника С5-21» («Электроника МС 2715»)
    ТУ 11-ИУ3.035.336ТУ-79

    2) Микро-ЭВМ «Электроника С5-21М»
    ТУ 11-ИУ3.035.383ТУ-82
    [свернуть]


    Микро-ЭВМ Электроника С5 - функциональные модули

    Скрытый текст

    1) Модуль функциональный «Электроника С5-2107»
    ТУ 11-ИУ2.390.188ТУ-81 (найдено)

    2) Модуль функциональный «Электроника С5-2102»
    ТУ 11-ИУ3.049.078ТУ-83

    3) Модуль функциональный «Электроника С5-2103»
    ТУ 11-ИУ3.049.080ТУ-83

    4) Модуль функциональный «Электроника С5-2109»
    ТУ 11-ИУ3.049.085ТУ-83

    5) Модуль функциональный «Электроника С5-2101»
    ТУ 11-ИУ3.057.243ТУ-83

    6) Модули функциональные «Электроника С5-2106»
    ТУ 11-ИУ3.057.244ТУ-83

    7) Модули функциональные «Электроника С5-2113»
    ТУ 11-ИУ3.065.285ТУ-82

    8) Модули функциональные «Электроника С5-2105»
    ТУ 11-ИУ3.069.103ТУ-83
    [свернуть]


    Микросхемы интегральные К1827ВЕ1

    Скрытый текст

    1) Микросхемы интегральные К1827ВЕ1
    ТУ 11-БК0.348.941-01ТУ-86 (найдено)
    [свернуть]


    - - - Добавлено - - -


    В журнале «Электронная промышленность» есть статьи по семейству «Электроника С5»

    В выпуске 5 за 1978-й год много статей по С5:

    Скрытый текст

    Васенков А.А.
    - Микропроцессоры
    См.стр. 7-9

    Боровской A.И., Кузнецов B.Я., Цветов В.П.
    - Универсальные управляющие микроЭВМ «Электроника С5»
    См.стр. 30-32

    Гальперин М.П., Жуков Е.И., Панкин В.Е., Селиванов В.И.
    - Принципы организации интерфейса микро ЭВМ семейства «Электроника С5»
    См.стр. 33-34

    Гальперин М.П., Маслеников Ю.А., Никитин Э.А., Шебаршин Д.В.
    - Принципы создания программного обеспечения микро-ЭВМ семейства «Электроника С5»
    См.стр. 35-36

    Бутомо И.Д., Котляров В.П.
    - Структура языка программирования для микро ЭВМ «Электроника С5-01»
    См.стр. 38-39

    Жамов В.А., Миндлин Н.Я., Самбурский В.В., Тарасов А.П., Трилесник И.И.
    - Применение микро-ЭВМ «Электроника С5-11» для обработки спектрофотометрических данных
    См.стр. 44-46

    Альтшуль С.Д., Воронков Л.А., Гнльман Г.И., Тихонов В.С., Хряпина И.Т.
    - Установка для обработки хроматографической информации
    См.стр. 46-47

    Еремеев Ю.М., Орехов С.А., Подборонов Б.П.
    - Универсальный цифровой регулятор на основе микро-ЭВМ
    См.стр. 48-51

    Князев К.К., Левина И.А., Липинский Г.В., Ляшенко В.С., Сыромятникова И.Л.
    - Генератор кодовых последовательностей с применением микро-ЭВМ «Электроника С5-11»
    См.стр. 51-52

    Принц И.М., Эйдельсон Д.3.
    - Автоматизация управления фотонаборным комплексом
    См.стр. 59

    Купершмидт Я.А., Портнов М.Л., Пшеничников А.М., Цельникер А.З.
    - Агрегатный комплекс средств телемеханической техники с программируемыми устройствами на основе микро эвм
    См.стр. 60-65

    Казаков С.М.
    - Комплекс технических средств автоматизации мелиоративных систем
    См.стр. 66-69

    Анисимов Э.И., Коршунов О.Н., Криворученко B.C., Мартынов В.А.
    - Управление вентиляционной установкой
    См.стр. 69-72

    Изаксон-Демидов Ю.А., Каллисгратов В.А.
    - Управление электротермическим оборудованием
    См.стр. 72-73

    Галушкевич Р.Н., Лукьянчук М.А., Петров Е.Ю.
    - Применение микро-ЭВМ в АСУТП приготовления смесей
    См.стр. 74

    Войтецкий В.В., Голираф В.И., Першин В.И., Юнг В.Н.
    - Системы управления судовыми техническими средствами
    См.стр. 75-76

    Киселев Б.Г., Коминаров И.З., Парадинец В.В.
    - Управление оптико-механическим оборудованием
    См.стр. 76-77

    Коминаров И.З., Мешечкин И.И., Скворцов В.И., Хлебников В.И.
    - Система управления функциональными испытаниями МДП БИС
    См.стр. 78-79

    Завьялов Э.Н., Понамарева Н.И., Хилько В.В., Шаменков В.И.
    - Применение микро-ЭВМ в аппаратуре для лабораторных исследований
    См.стр. 79

    Барановский А.Л., Калиниченко А.Н., Манило Л.А., Немирко А.П., Предтеченский А.Г.
    - Автоматизированная система наблюдения за состоянием кардиологических больных
    См.стр. 80-81

    Дернов Д.С., Нерославский И.А., Сыроегин Н.К.
    - Биотехнический комплекс для профессионального отбора
    См.стр. 81-82

    Антошевский В.С., Истомин Г.С., Шпилевский Э.П.
    - Абонентские пункты систем передачи данных
    См.стр. 82-84

    Блинов В.Н., Зиненков В.П., Сасковец В.Н.
    - Применение микро-ЭВМ «Электроника С5-11» в системе контроля коммутационного узла связи
    См.стр. 84-87

    Аветов Ю.В., Головин Ю.А., Кутузов О.И., Петрович В.И.
    - Применение микро-ЭВМ «Электроника С5-01» в судовых абонентских пунктах
    См. стр. 87-88
    [свернуть]


    В выпуске 10 за 1978-й есть пара статей:

    Скрытый текст

    Сигалов В.И., Юсифов С.И.
    - Применение микропроцессоров в анализаторах спектра
    См. стр. 15-18

    Виноградов Л.С., Медведев В.С., Стельмашенко М.Б.
    - Управляющий вычислительный комплекс УВК-1 на основе микро ЭВМ «Электроника С5-01»
    См. стр. 41-42

    [свернуть]


    Выпуск 11-12 за 1979-й год содержит значительное число статей:

    Скрытый текст

    Петросян Э.А.
    - Системы на основе микро ЭВМ - новый этап внедрения микропроцессорной техники в народное хозяйство
    См. стр. 7-

    Кузнецов В.Я., Маслеников Ю.А., Никитин Э.А., Цветов В.П.
    Развитие микро-ЭВМ семейства «Электроника С5» и систем на их основе
    См. стр. 9-

    Бессеребренников В.В., Гальперин М.П., Гиляровская E.Б., Городецкий В.В.
    - Набор функциональных модулей для одноплатной микро-ЭВМ «Электроника С5-12»
    См. стр. 26-

    Брусиловский Р.Д, Закусилов Н.А., Крушель Е.Г., Шарапов Н.П.
    - Децентрализованная АСУТП водораспреения на базе микро-ЭВМ
    См. стр. 25-

    Стельмашенко М.Б., Танеев М.Д.
    - Управляющие вычислительные комплексы на основе микро-ЭВМ
    См. стр. 31-

    Изаксон-Демидов Ю.А., Каллистратов В,А., Тутукин Е.М.
    - Системы управления электротермическим оборудованием с применением микро-ЭВМ «Электроника С5-02»
    См. стр. 32-

    Брусиловский Р.Д., Закусилов Н.А., Рахматуллин А.Ш., Шабловский В.И.
    - Микро-ЭВМ «Электроника С5-12» в АСУ гидротехническими объектами
    См. стр. 33-

    Вартанян Н.Ш., Загородний С.В., Калинчик В,П., Карапетян К.С., Мелконян В.В.
    - Автоматизированная система управления потреблением электроэнергии
    См. стр. 35-

    Петросян Э.А., Птицына Л.М., Симоненков В.И., Ухолов К.В.
    - Микро-ЭВМ «Электроника С5-11» в устройствах программного управления станками
    См. стр. 36-

    Смолко Г.Г.
    - Перспективы развития электронных систем управления металлорежущими станками
    См. стр. 39-

    Смолко Г. Г., Яценко Э.К.
    - Микро-ЭВМ «Электроника С5-12» в системе управления металлорежущими станками
    См. стр. 40-

    Вартанян Н.Ш.. Еремеев Ю.М., Мелконян В.В., Орехов С.А., Стерлин А.Я.
    - Многоканальный функциональный генератор на основе микро-ЭВМ
    См. стр. 42-

    Жамов В.А., Лагутин В.И., Миндлин Н.Я., Ярополов Е.Г.
    - Спектрофотометры, управляемые от микро-ЭВМ
    См. стр. 46-

    Жамов В.А., Косенко В.В., Рукавицын Н.Н., Скворцов Ю.С., Ярополов Е.Г.
    - Комплекс отладки рабочих программ ммкро-ЭВМ «Электроника С5-12» для длиномеров ИЗГ-4 и ИЗВ-4
    См. стр. 48-

    Миронов О.А., Самбурский В.В.
    - Микро-ЭВМ «Электроника С5-12» в оптико-механическйх приборах
    См. стр. 49-

    Андреев В.В., Бадалян А.А,, Вартанян Н.Ш., Домбаян Б.M., Мелконян В.В.
    - «Электроника П5-ППЗУ»
    См. стр. 51-

    Бедржицкий Е.Л., Ильичев В.Д., Мушкетов В.К., Подборонов Б.П., Селихов А.Ф.
    - Автоматизированная система управления комплексными прочностными исследованиями
    См. стр. 66-

    Гальперин М.П., Жуков Е.И., Панкин B.E., Селиванов В.И.
    - Принципы построения микроэлектронных устройств сопряжения для микро-ЭВМ «Электроника С5»
    См. стр. 103-

    Маслеников Ю.А.
    - Развитие программного обеспечения микро-ЭВМ «Электроника С5»
    См. стр. 108-

    Гендлер И.А., Рыжикова А.И., Фиников В.А.
    - Система диалоговой отладки программ микро-ЭВМ «Электроника С5» на универсальной ЭВМ
    См. стр. 114-

    Вартанян Н.Ш., Карапетян К.,С., Мелконян В.В., Паносян А.А.
    - Автоматизированные средства отладки целевых программ микро-ЭВМ «Электроника С5» на базе ЕС ЭВМ
    См. стр. 116-

    Каллистратов В.А.
    - Отладка алгоритмов и программ для систем управления электротермическим оборудованием
    См. стр. 118-

    Багиров Ш.Г., Кязимов Н.М., Мамедова Э.А., Рзаев А.Г.
    - Средства отладки программ на базе микро-ЭВМ «Электроника С5-11»
    См. стр. 119-

    [свернуть]


    Выпуск 7 за 1980-й год содержит одну статью:

    - Библиотека стандартных подпрограмм микро-ЭВМ семейства «Электроника С5». См. стр. 38-39.


    Выпуск 7-8 за 1981-й год содержит три статьи:

    Скрытый текст

    Бутомо И.Д., Котляров В.П., Морозов Н.Б.
    - Дисковые операционные системы для микро-ЭВМ «Электроника С5»
    См. стр. 110-112

    Бутомо И.Д., Котляров В.П., Морозов Н.Б.
    - Компилятор дисковой версии Бейсик для микро-ЭВМ семейства «Электроника С5»
    См. стр. 112-114

    Васильев A.Б., Калинин Н.М., Кощеев В.Б., Сумин B.В., Сырцев В.Н.
    - Применение одноплатных микро-ЭВМ семейства «Электроника С5» в автоматизированных системах
    См. стр. 123-126
    [свернуть]



    В выпуске 4 за 1981-й год есть несколько статей:

    Скрытый текст

    Иванов Е.Е., Плескунин В.И., Цирлин Л.А.
    - Программирование на микро-ЭВМ задач управления оборудованием
    См.стр. 41-45

    Вундер С.А., Вундер Н.Ф., Егоров Н.И., Майоров Е.А., Медведев А.В.
    - Применение микро ЭВМ в стендах автоматического контроля и диагностирования параметров электронных устройств
    См.стр. 45-47

    Багиров Ш.Г.
    - Средства наладки систем на базе микро-ЭВМ «Электроника С5-11»
    См.стр. 47

    Кязимов Н.М., Рзаев А.Г., Мамедова Э.А.
    - Автоматическое программное управление приемом нефтепродуктов и раскладкой смеси
    См.стр. 48-49
    [свернуть]



    Выпуск 1 за 1982-й год содержит две статьи:

    Скрытый текст

    Г.Н.Гутман, В.Г.Ермолаев, В.С.Поздникин
    - Информационно-измерительная система для полунатурных испытаний транспортных средств.
    См. стр. 43-46

    В.В.Двинятин, А.А.Малин
    - Система управления технологическим процессом производства газонаполненных материалов.
    См. стр. 66-68
    [свернуть]


    В выпуске 3 за 1983-й год две статьи:

    Скрытый текст

    Стельмашенко М.Б.
    Функциональные модули для построения вычислительных комплексов на базе микроэвм «Электроника С5»
    См.стр. 31-32

    Дроэдов В.Н., Козярук А.Е.
    Применение МикроЭВМ «электроника С5» в системах управления электрооборудованием
    См.стр. 32-34
    [свернуть]



    В выпуске 9 за 1983-й год две три статьи:

    Скрытый текст

    Рекламные материалы
    Экспресс-анализатор зольности угля на основе микроэвм «Электроника С5-12»
    См.стр. 48

    Басенко А.А., Большева Г.В., Голубев В.А., Здасюк Б.Э., Клнмов А.В., Рапун М.О.
    Система измерения и контроля динамических параметров цифровых интегральных микросхем
    См.стр. 73-75

    Комаров А.И., Муратов И.М., Семенов В.С.
    Система контроля конвейерного оборудования на основе микроЭВМ «Электроника С5»
    См.стр. 75-76
    [свернуть]



    В выпуске 8 (166) за 1987-й год всего одна статья:

    Скрытый текст

    Лепа Е.В., Передерий В.И., Рыбак А.В., Ходаков В.Е.
    Многопроцессорная вычислительная система на базе одноплатных микроЭВМ
    См.стр. 20-21
    [свернуть]



    - - - Добавлено - - -

    Система команд процессора К586ВМ1 микро-ЭВМ «Электроника С5».

    В имеющейся у меня документации все команды записывались русскими буквами.

    Скрытый текст

    Код:
    Первый формат

    Арифметические и логические операции. Пересылки

    КОД ОПЕРАЦИИ    МНЕМОНИКА 	НАЗНАЧЕНИЕ

     01		С 		Сложение

     02		В 		Вычитание

     03		СР 		Сравнение без разрушения

     04		СЛ 		Логическое сложение

     05		УЛ 		Логическое умножение

     06		СМ 		Сложение по модулю

     07		ПЕ 		Поиск правой единицы

     08		ВБ 		Выборка

     09		ГР 		Загрузка

     0A		ПЛ 		Сдвиг логический вправо

     0B		ЛЛ 		Сдвиг логический влево

     0C		ПП 		Переход к подпрограмме

     0D 		Ц 		Цикл


    Второй формат

    Условные переходы

    КОД ОПЕРАЦИИ    МНЕМОНИКА 	НАЗНАЧЕНИЕ

     0E		ПВ 		Переход вперед

     0F		ПН 		Переход назад


    Третий формат

    Специальные команды

    КОД ОПЕРАЦИИ    МНЕМОНИКА 	НАЗНАЧЕНИЕ

     XX 00 		ГРМ 		Загрузка содержимого ОР в ОЗУ

     XX 01 		ВБМ 		Перепись массива памяти в ОР

     XX 02 		АП 		Сдвиг правый арифметический

     XX 03 		ЛЛН 		Сдвиг влево логический

     XX 04 		ЛПН 		Сдвиг вправо логический

     XX 05 		РСВ 		Работа с РСВ

     XX 06 		РОР 		Работа с общим регистром

     XX 07 		УН 		Уход в новую задачу

     XX 08 		ВП 		Возврат к прерванной задаче

     XX 09 		ВН 		Выборка номера задачи

     XX 0А 		СМВУР 		Смена маски регистра прерывания верхнего уровня

     XX 0B 		РСПР 		Работа с системой прерывания

     XX 0C 		МПМ 		Переход на микропрограмму

     XX 0D 		ФСТ 		Функция

     XX 0E 		РПР 		Работа с признаками

     XX 0F 		СТ 		Останов, запрет программных прерываний, разрешение программных прерываний
    [свернуть]


    Описание моделей микроЭВМ

    Вот выдержка описания моделей и модулей семейства микроЭВМ «Электроника С5» из справочника по ЭВМ за авторством Грубова, Кирдана, Козубовского - наиболее полно описывающая модели, за исключением ОЭВМ «Электроника С5-31» (К1827ВЕ1):

    «Электроника С5-01, С5-02»

    «Электроника С5-01, С5-02»



    Многоплатная универсальная микроЭВМ типа «Электроника С5-01»
    предназначена для использования в контрольно-измерительных установках,
    тренажерах, имитаторах, системах сбора, обработки и передачи информа-
    ции. В состав микроЭВМ входят модули микропроцессора, оперативной и
    постоянной памяти, управления памятью, центрального управления вводом —
    выводом.
    «Электроника С5-01» обладает развитой системой ввода — вывода,
    включающей переменный набор модулей параллельного интерфейса; пре-
    рывания и таймера для организации работы ЭВМ в реальном масштабе
    времени; управления телеграфным аппаратом, устройствами ввода — вы-
    вода информации на перфоленту, пишущей машинкой, аналого-цифровыми
    преобразователями, устройствами связи с каналами.
    Модернизованный вариант микроЭВМ «Электроника С5-01» — «Электро-
    ника С5-02» отличается более развитой системой управления вводом —
    выводом. В число внешних управляемых устройств дополнительно входят
    дисплей, аналого-цифровой преобразователь, считыватели с перфоленты,
    ленточные перфораторы. Модель имеет также 8 16-разрядных цифровых
    входов — выходов, увеличена в два раза емкость модуля ОЗУ, исключен
    проводной монтаж на платах, введена печатная кроссплата (межплатный
    монтаж), применены плоские плетеные шлейфы связи между блоками,
    врубные печатные разъемы заменены на гиперболоидиые. Конструкция
    микроЭВМ «Электроника С5-02» позволяет использовать ее как в стойке,
    так и в настольном варианте путем перестановки лицевой панели и блока
    внешних разъемоз без изменения внутреннего монтажа.

    Основные технические характеристики

    Процессор производит обработку 16-разрядных двоичных слов с быстро-
    действием 10 тыс. операций/с. Принцип управления микропрограммный.
    Количество команд: основных — 31, модифицированных — 256.
    Функционально 16-разрядный микропроцессор не отличается от процес-
    соров всех моделей семейства «Электроника С5», выполненных на базе
    единого р-канального набора БИС. В микропроцессор входят арифметико-
    логическое устройство, устройство микропрограммного управления,
    микропрограммное запоминающее устройство. Арифметические и логи-
    ческие операции выполняются над 16-разрядными числами с фиксированной
    запятой.
    Характеристики запоминающих устройств. Оперативное запоминающее
    устройство включает отдельные функциональные модули ОЗУ, каждый
    емкостью 2048 16-разрядных ячеек памяти. Принцип хранения информации
    статический. В состав модуля ОЗУ входят также дешифратор адреса,
    усилители тактовых импульсов ОЗУ, усилители считывания. Постоянное
    запоминающее устройство набирается из отдельных модулей ПЗУ, каждый
    емкостью 4096 16-разрядных ячеек памяти, и включает дешифратор адреса,
    усилители тактовых импульсов, усилители считывания. Предусмотрена
    блокировка ПЗУ при одинаковом адресе ОЗУ и ПЗУ. Состав и число модулей
    ОЗУ и ПЗУ в микроЭВМ могут меняться в зависимости от конкретного
    применения.
    Устройство ввода — вывода микроЭВМ обеспечивает работу набора
    периферийных устройств ввода—вывода, многоуровневой системы прерыва-
    ний с программно-управляемыми каналами, таймера, пульта управления
    микроЭВМ. Основными функциональными частями устройства ввода — вы-
    вода микроЭВМ «Электроника С5-02» являются: устройства цифровых
    входов — выходов, ввода сигналов прерывания программ, управления перфо-
    ратором и ФСУ; аналого-цифровой преобразователь; устройства управления
    ТА и ЭПМ «Консул-260-1»; дисплейный адаптер; устройство сопряжения
    с «Модем-200» и УПСТГ, программно-управляемый 8 канальный таймер;
    устройство приема и выдачи информации на пульт управления микроЭВМ;
    устройство управления вводом—выводом, включающее схему обмена ин-
    формацией и дешифратор адресов. Первые 6 устройств имеют электрические
    схемы, идентичные схемам соответствующих функциональных модулей.
    В микроЭВМ «Электроника С5-02» реализован программно-аппаратный
    способ управления периферийными устройствами, поэтому входящие в состав
    микроЭВМ устройства управления ВУ представляют собой набор входных
    и выходных регистров со схемами согласования уровней, обеспечивающих
    функционирование периферийных устройств, а алгоритм их работы
    реализуется программно (микропрограммно). Адреса каналов ввода—вы-
    вода, ОЗУ и ПЗУ находятся в едином поле памяти и кодируются определен-
    ными разрядами 16-разрядиого кода адреса. При этом устройство управле-
    ния вводом—выводом вырабатывает набор сигналов, образующих интерфейс
    ввода—вывода и управляющих обменом информацией между ВУ и микро-
    процессором в асинхронном режиме.
    Интерфейс ввода—вывода состоит из трех групп шин: 16 информационных
    шин ввода — вывода; 36 шин дешифраторов адресов УВВ; 8 шин управле-
    ния. Все шины интерфейса ввода — вывода и питания выведены на внешние
    разъемы микроЭВМ для возможности подключения дополнительных
    устройств управления периферией.
    В микроЭВМ «Электроника С5-02» принята трехуровневая система
    прерывания. Верхний уровень, сигнал прерывания которого поступает в
    микропроцессор, представляет собой цифровой вход потенциального типа.
    Входами верхнего уровня являются сигналы регистров прерывания вто-
    рого уровня, к которым относятся регистр программных прерываний, регистр
    прерывания пульта ЭВМ и регистр прерывания ввода—вывода. Сигналы
    прерывания программ и от пульта поступают на импульсные цифровые
    входы. Третьим уровнем системы прерывания являются предрегистр преры-
    вания программ и регистры прерывания периферийных устройств ввода —
    вывода. Цифровые входы, представляющие собой регистры прерываний,
    в зависимости от типа поступающего сигнала могут работать либо в им-
    пульсном, либо в потенциальном режимах. Предусмотрена возможность
    дальнейшего расширения системы прерывания.
    Пульт управления, входящий в состав микроЭВМ «Электроника С5-02»,
    предназначен для пуска и останова машины, записи и считывания
    информации ЗУ и УВВ и ее индикации, выполнения режимов отладки
    программ. Пультовые режимы реализованы на микропрограммном уров-
    не. Пульт управления подключается к ЭВМ через цифровые каналы
    ввода—вывода, через которые по сигналу прерывания от пульта микро-
    процессор переходит на микропрограмму реализации одного из пультовых
    режимов.
    Генератор тактового питания входит в состав микроЭВМ в виде отдель-
    ного модуля и формирует синхронизирующие импульсы тактового питания
    микропроцессора, ЗУ и устройств ввода — вывода. Блок питания в составе
    микроЭВМ обеспечивает ее работу от однофазной промышленной сети при
    напряжении 220 В и частоте 50 Гц.
    Конструкция микроЭВМ включает шасси, на котором устанавливаются
    печатные платы с разъемами типа ГРПМ1-61. Источник питания выполнен
    в виде самостоятельного блока. Пульт управления представляет собой
    отдельный блок, закрепленный на передней стенке каркаса, и соединяется
    с другими узлами микроЭВМ через разъем. Межплатный монтаж выполнен
    с помощью печатной кроссплаты. Внешние разъемы микроЭВМ «Элект-
    роника С5-02» — типа РП15-50Г. МикроЭВМ имеет два исполнения: насто-
    льное и встраиваемое. К исполнению «Электроника С5-02А» подключаются
    перфоратор ПЛ-80 или ПЛ-150, фотосчктывающее устройство ФС-1501,
    телетайп, ВКУ, АЦПУ, а к исполнению «Электроника С5-02Б» — перфоратор
    ПЛ-80 или ПЛ-150, фотосчитыватель ФС-1501, телетайп.
    Питание от однофазной сети переменного тока напряжением 220 В,
    частотой 50±1 Гц. Потребляемая мощность не более 100 В • А. Габаритные
    размеры 460х412х243 мм. Масса не более 23 кг.
    Программное обеспечение «Электроника С5». Структура общего програм-
    много обеспечения «Электроника С5» ориентирована на решение следующих
    задач: проектирование целевого программного обеспечения АСУТП;
    предоставление пользователям средств взаимодействия с внешними
    устройствами и организации решения задач в рамках диспетчерских
    систем; расширение возможностей микроЭВМ в части вычислений с двойной
    и плавающей запятой; ускорение создания целевого ПО систем на базе
    микроЭВМ за счет использования средств автоматизации программиро-
    вания и применения библиотек стандартных подпрограмм; параллельную
    отработку целевых программ и аппаратной части систем за счет использова-
    ния кросс-средств общего программного обеспечения.
    [свернуть]


    «Электроника С5-11, С5-12»

    «Электроника С5-11, С5-12»



    Одноплатная универсальная микроЭВМ типа «Электроника 05-11»
    предназначена для работы в качестве управляющей ЭВМ в программных
    абонентских пунктах, аппаратуре коммутации, системах контроля БИС, сис-
    темах испытаний конструкций, системах телемеханики и промышленной ав-
    томатики, фотонаборных установках для электронной и полиграфической
    промышленности. Для изменения области применения необходимо заменить
    две БИС.
    «Электроника С5-11» содержит три основных блока: микропроцессор,
    устройство ввода- вывода, запоминающее устройство.
    Модернизированная модель микроЭВМ «Электроника С5-11»— «Элек-
    троника С5-12» имеет увеличенную в два раза емкость ЗУ, в ней также
    обеспечена возможность наращивания памяти и устройств ввода—вывода
    с помощью соответствующих модулей из состава микроЭВМ «Электро-
    ника С5-02».
    МикроЭВМ «Электроника С5-11», как и «Электроника С5-01», постро-
    ена на едином базовом наборе БИС, состоящем из 11 типов схем, которые
    выполнены на р-канальных МОП-транзистордх: БИС процессора(2 типа),
    БИС памяти (3 типа), БИС ввода—вывода (6 типов). В состав БИС процес-
    сора входит схема 8-разрядного арифметико-логического устройства
    и микропрограммного управления, в состав БИС памяти — схема квази-
    статического ОЗУ емкостью 1024х1 бит, схема емкостью 64x8 бит для
    построения ОЗУ малых конфигураций микроЭВМ и схема ПЗУ емкостью
    1024х8 бит для реализации памяти микрокоманд, стандартного резидент-
    ного математического обеспечения и целевых задач потребителей микро-
    ЭВМ. В состав БИС ввода — вывода входит большой набор БИС: централь-
    ного управления, цифровых каналов, преобразования кодов, таймера.
    МикроЭВМ «Электроника С5-11» содержит в составе БИС ввода — вывода
    блок центрального управления, таймер и цифровые каналы.

    Основные технические характеристики

    Быстродействие микроЭВМ при обработке 16-разрядных двоичных слов
    около 10 тыс. операций/с. Количество базовых команд 31. В «Электронике
    С5-12» многокристальный 16-разрядный процессор выполняет арифметичес-
    кие и логические операции с фиксированной запятой в дополнительном
    коде. Микропроцессор состоит из арифметико-логического устройства,
    микропрограммных устройств управления и запоминающего устройства,
    которые связаны многоразрядными адресными и информационными шинами.
    Микропроцессор, память, устройство управления вводом—выводом связаны
    общей магистралью, включающей адресные и информационные шины.
    Управление передачей информации по магистрали и обеспечение необхо-
    димых нагрузочных параметров шин производится с помощью усилителей
    с запоминанием информации.
    Характеристики запоминающих устройств. ОЗУ со статистическим спо-
    собом запоминания информации выполнено на четырех БИС типа К535 РУ2,
    каждая из которых содержит 64 8-разрядиые ячейки. ПЗУ базируется на
    четырех БИС типа К535 РЕ2, каждая из которых обладает емкостью 1024
    8-разрядные ячейки. Занесение информации в ПЗУ производится в процессе
    изготовления БИС.
    Устройства ввода—вывода связаны с микроЭВМ через четыре БИС
    ЦВВ цифровых входов и выходов, каждая из которых обеспечивает прием
    и выдачу восьми цифровых сигналов. Одна из БИС ЦВВ может быть
    использована для приема и выработки сигнала прерывания программ. Обмен
    информацией БИС ЦВВ с внешними устройствами производится через
    специальные буферные схемы, выходы и входы которых согласованы с
    уровнями ТТЛ-схем.
    Три БИС управления обменом устройств ввода — вывода образуют первую
    ступень дешифрации адресов ввода — вывода (вторая ступень дешифрации
    адресов УВВ осуществляется в БИС ЦВВ). В состав схемы управления
    устройством ввода—вывода включены также логические схемы, организую-
    щие управление обменом информации между УВВ и внутренними каналами
    микроЭВМ, выработку сигнала ожидания (СОЖ), ответа из УВВ, деления
    тактовой частоты. Для формирования временных интервалов по трем кана-
    лам используется таймер.
    В состав микроЭВМ включен генератор тактовых импульсов, форми-
    рующий импульсы фазного напряжения питания для логических схем.
    Напряжение питания, В: +5; +24; 4-1,5. Потребляемая мощность не
    более 30 Вт.
    Габаритные размеры 284х298х30 мм. Масса не более 1,5 кг.
    На базе микроЭВМ «Электроника С5-12» компонуется вычислитель-
    ная система «Электроника П1-УВБ-0», предназначенная для широкого
    применения при создании систем контроля и управления. Конструктивно
    вычислительная система выполнена в виде блока, в состав которого кро-
    ме одноплатной микроЭВМ входят модуль перепрограммируемой памяти
    типа «Электроника П5-ППЗУ» для хранения целевых программ; отсек
    установки модулей типов «Электроника С5-121», «Электроника С5-122»,
    «Электроника С5-123», «Электроника С5-124», «Электроника С5-125»,
    «Электроника С5-126» (с общим количеством не более 4 шт.); отсек потреби-
    теля для размещения специализированной электроники на четырех платах
    размерами 135х240 мм; панель индикации и управления; источник внут-
    ренних питающих напряжений. Вычислительные возможности блока соответ-
    ствуют возможностям микроЭВМ «Электроника С5-12». Он может работать
    как автономно, так и в составе иерархических УВК в качестве периферийного
    процессора. Мощность, потребляемая блоком от сети переменного тока
    (36 В±5 %, 50±1 Гц), не более 60 Вт. Габаритные размеры 480х
    х520х212 мм.
    [свернуть]


    «Электроника С5-21»

    «Электроника С5-21»



    МикроЭВМ «Электроника С5-21» предназначена для решения широкого
    класса задач, для использования при создании разнообразной аппаратуры,
    приборов и систем управления, обработки и передачи данных. Наличие
    в составе системы команд машины большинства арифметико-логических
    операций, развитая система адресации, возможность работы со словами
    и массивами позволяют использовать микроЭВМ для реализации разно-
    образных алгоритмов промышленной автоматики, контроллеров и термина-
    лов. «Электроника С5-21», благодаря имеющейся возможности организации
    мультипрограммирования и работы в реальном масштабе времени, мо-
    жет быть использована как универсальная управляющая вычислительная
    машина широкого назначения.
    В состав микроЭВМ входят (рис. 23): микропроцессор, реализованный
    на БИС К586 ИК1; оперативное запоминающее устройство, построенное
    на четырех БИС К586 РУ1; постоянное запоминающее устройство, выпол-
    ненное на двух БИС К586 РУ1; адресно-информационная шина; генератор
    частоты; устройство цифрового ввода — вывода, состоящее из четырех БИС
    К586 ИК2; адаптер интерфейса, связывающий микроЭВМ с внешними
    устройствами.
    Конструктивно микроЭВМ представляет собой печатную плату с односто-
    ронним монтажом навесных элементов. На двух противоположных сторонах
    установлено по два разъема типа ГРПМ-61. Печатная плата закреплена
    в раме, на которой крепятся крышки.

    Основные технические характеристики

    Процессор производит обработку 16-разрядных слов с быстродействием
    180 тыс. операций/с. Частота тактового генератора 2 МГц. Количество
    базовых команд 31, модифицированных — 256.
    Емкость внутреннего ОЗУ 512 байт, емкость внутреннего ПЗУ 4096 байт.
    Возможность адресации до 64К байт.
    Процессор реализует патую систему команд семейства «Электроника
    С5», а также может использовать микропрограммы для реализации дополни-
    тельных функций, не предусмотренных системой команд. Он может работать
    в реальном масштабе времени и в мультипрограммном режиме, режиме пря-
    мого доступа в память микроЭВМ. Двунаправленная совмещенная адресно-
    информационная шина связывает микропроцессор с устройствами памяти
    и ввода—вывода, размещенными на плате. С точки зрения программиста-
    пользователя микроЭВМ представляет собой 16-разрядную вычислительную
    машину с полем адресов до 32К 16-разрядных слов. В это поле адресов
    входят и адреса устройств ввода—вывода, общение с которыми производится
    с помощью тех же операций, что и общение с памятью. Система команд
    предусматривает выполнение операций с двумя видами форматов информа-
    ции: байтом и словом. В ЭВМ используются 3 формата команд. В команды
    первого формата входят операции сложения, вычитания, сравнения без
    разрушения, логического сложения и умножения, сложения по модулю 2,


    Рис 23. Структурная схема микроЭВМ «Электроника С5-21».

    поиска правой единицы, выборки из памяти в общие регистры (ОР),
    загрузки содержимого ОР в память, логических сдвигов вправо и влево,
    перехода к подпрограмме с запоминанием адреса возврата, организации
    цикла. Команды второго формата используются для выполнения перехода
    по состоянию признака и по информации, задаваемой в «маске». Для
    третьего формата характерны специальные команды (выборка номера
    задачи, уход на новую задачу и возврат к прерванной, работа с системой
    прерывания и с признаками, смена «маски» верхнего уровня, работа
    с регистром связи и общими регистрами и т. п.). В системе команд семей-
    ства «Электроника 05» выделяется ядро, к которому относятся команды
    первого и второго форматов и некоторые третьего. В микроЭВМ
    «Электроника С5 21» функции ядра реализованы аппаратно, что повышает
    эффективность целевых программ, основным носителем которых является
    БИС ПЗУ.
    Устройство цифрового ввода — вывода обеспечивает прием от внешних
    устройств 8-разрядной импульсной, синхронной, асинхронной или потенци-
    альной информации по первому—восьмому каналам; преобразование по-
    следовательного 8-разрядного кода в параллельный и обратно по первому—
    четвертому каналам с тактовой частотой не менее 600 кГц; деление входной
    частоты по каждому из четырех каналов с программно-изменяемым коэф-
    фициентом от 1 до 256 с возможностью реверса с частотой не менее 300 кГц;
    счет заданного числа импульсов в пределах от 1 до 256 с частотой не менее
    300 кГц и формированием сигнала равенства заданному числу по каждому
    из четырех последовательных 8-разрядных каналов; формирование сетки
    кварцованных частот 1200; 600; 120; 15; 7, 5; 1 кГц; прием сигналов преры-
    вания по восьми приоритетным каналам.
    Для повышения производительности и расширения эксплуатационных
    возможностей на основе микроЭВМ «Электроника С5-21» создаются вычис-
    лительные системы. Для этих целей используется набор микропроцессорных
    функциональных модулей (МФМ): «Электроника С5-2101», «Электроника
    С5-2102», «Электроника С5-2103», «Электроника С5-2105», «Электроника
    С5-2106», «Электроника С5-2107», «Электроника С5-2108». Конструктивное
    исполнение этих модулей такое же, как микроЭВМ.
    МФМ «Электроника 05-2101» обеспечивает коммутацию по 32 каналам
    и аналого-цифровое преобразование сигналов постоянного тока, изменяю-
    щихся в диапазоне от —5 до +5 В. Время выборки и преобразования по
    одному каналу — не более 200 мкс. Ошибка коммутации и преобразования не
    более 0,2 %.
    МФМ «Электроника С5-2102» сопрягает микроЭВМ «Электроника С5-21»
    с внешними устройствами по цифровым входам—выходам. Содержит шесть
    БИС К586 ИК2 и имеет цифровые выходы (8 байт), рассчитанные на
    подключение TTЛ-схем с током нагрузки до 16 мА; цифровые входы или
    выходы (4 байта), рассчитанные на подключение TTЛ-схем с током нагрузки
    по выходным каналам до 50 мА; шесть каналов последовательного ввода—
    вывода, каждый из которых при соответствующей коммутации на внешнем
    разъеме модуля может работать как 8-разрядный счетчик входной частоты до
    300 кГц нли как 8-разрядный реверсивный сдвиговый регистр с тактовой
    частотой сдвига до 600 кГц.
    МФМ «Электроника С5-2103» служит для подключения к микроЭВМ
    «Электроника С5-21» фотосчитывающего устройства ФС-1501 или СП-3,
    перфоратора ПЛ-150 или ПЛ-80, телетайпов РТА-6, РТА-7, РТА-60,
    Т-63 и др.
    МФМ «Электроника С5-2105» представляет собой ОЗУ емкостью 16К
    16-разрядных слов, выполненное на БИС К535 РУЗ и содержащее схему
    аппаратной регенерации.
    МФМ «Электроника С5-2106» сопрягает микроЭВМ с видеоконтрольным
    устройством, отображающим на экране алфавитно-цифровую информацию
    в объеме до 1024 символов. МФМ обладает функциями редактирования
    (запись символа по управляемому маркеру, сдвиг символов в строке, сдвиг
    строки вверх, вниз).
    МФМ «Электроника С5-2107» представляет собой пульт, состоящий из
    клавиатуры и индикаторов. Вместе с микроЭВМ «Электроника С5-21»
    реализует все пультовые алгоритмы работы.
    МФМ «Электроника С5-2108» является ППЗУ емкостью 4К 16-разрядных
    слов, выполненное на БИС КР556 РТ5.
    МикроЭВМ «Электроника С5-21» работает от источника постоянного
    тока напряжением +5 В ± 5 % и + 12 В ± 5 %. Потребляемая мощность
    20 В • А. Габаритные размеры 309Х 252Х 29 мм. Масса 1,2 кг.
    Программное обеспечение. МикроЭВМ «Электроника С5-21» программно
    совместима с машинами семейства «Электроника С5».
    [свернуть]


    «Электроника С5-21М»

    «Электроника С5-21М»



    МикроЭВМ «Электроника С5-21М» предназначена для построения
    систем управления, обработки и передачи данных, работающих в реальном
    масштабе времени.
    МикроЭВМ состоит из следующих функциональных частей: микропро-
    цессора, выполненного на микросхемах К586 ИК1; резидентного ОЗУ, вы-
    полненного на К586 РУ1; резидентного ПЗУ, выполненного на К586 РЕ1.
    заказного резидентного ПЗУ, выполненного на К586 РЕ1; дешифратора;
    внутренней магистрали для связи микропроцессора и резидентных уст-
    ройств; генератора, вырабатывающего тактовую частоту 2 МГц; формиро-
    вателя ряда частот (600; 120; 15; 7, 5; 1 кГц); системы прерывания; интер-
    фейса МПИ1 для подключения микроЭВМ к внешней магистрали, находя-
    щейся под ее управлением; интерфейса МПИ2 для организации много-
    процессорной системы из нескольких микроЭВМ, подключаемых к общей
    магистрали; межплатного последовательного интерфейса (ПК) для органи-
    зации рассредоточенных многомашинных систем и для связи с пультовым
    терминалом; интерфейса ввода—вывода, выполненного на двух микросхемах
    К586 ИК2.
    Имеются два исполнения микроЭВМ: «Электроника С5-21М» — в кор-
    пусе, в котором размещаются все микропроцессорные функциональные мо-
    дули; «Электроника С5-21М1» — без корпуса.

    Основные технические характеристики

    Процессор производит обработку 16-разрядных двоичных слов с быстро-
    действием 180 тыс. операций/с. Время выполнения операций типа сложение:
    формата регистр—регистр — 5,5 мкс; формата регистр—резидентная
    память — 7,5 мкс.
    Система команд — единая для семейства микроЭВМ «Электроника С5».
    Количество базовых команд 31. Виды адресации: непосредственная,
    прямая, косвенная, относительная, с индексацией и автоиндексацией. Фор-
    мат адреса данных 2 байта.
    Характеристики запоминающих устройств. Емкость резидентных запоми-
    нающих устройств, слов: ОЗУ — 256, ПЗУ — 2048. Емкость адресуемой
    памяти 32К слов. Цикл обращения к запоминающим устройствам 2 мкс.
    Количество регистров общего назначения для каждой из восьми задач
    16. Количество немаскируемых прерываний 1. Количество уровней прерыва-
    ния 2. Время переключения микроЭВМ на другую задачу при прерывании
    1,1 мс.
    Количество интерфейсов: межмодульных параллельных — 2, межмашин-
    ных последовательных со схемно-программной реализацией — 1, ввода—вы-
    вода — 1. Количество адресуемых параллельных каналов приема — передачи 4.
    Интерфейс ввода—вывода содержит четыре 8-разрядных параллельных
    цифровых канала ввода—вывода и два 8-разрядных многофункциональных
    перестраиваемых канала, которые могут осуществлять преобразование
    параллельного кода в последовательный и обратно, деление входной
    частоты до 300 кГц на заданный программно коэффициент (от 1 до 256),
    счет заданного числа импульсов (отсчет интервалов времени) в пределах до
    256 при входной частоте до 600 кГц.
    Для расширения функциональных возможностей машины «Электроника
    С5-21М» разработан ряд микропроцессорных функциональных модулей
    (МФМ).
    МФМ «Электроника С5-2101» представляет собой многоканальный,
    многофункциональный аналого-цифровой преобразователь (АЦП) и обеспе-
    чивает сопряжение микроЭВМ с датчиками и приемниками аналоговых
    сигналов. МФМ содержит 32-канальный коммутатор аналоговых сигналов
    постоянного и переменного тока, программно-управляемый масштабируемый
    усилитель (К равно 1; 4; 16; 64), схему выборки и запоминания амплитуд
    сигналов переменного тока для частот 50 и 40 Гц, 10-разрядный АЦП.
    МФМ «Эпектроника С5-2102» является многофункциональным цифровым
    адаптером и содержит 12 каналов ввода—вывода параллельных 8-разрядных
    кодов или 6 8-разрядных регистров прерывания, 6 8-разрядных каналов
    ввода-вывода, которые могут быть таймерами, делителями частоты, моду-
    ляторами, преобразователями последовательного кода в параллельный
    и параллельного в последовательный.
    МФМ «Электроника С5-2103» выполняет функции адаптера для сопря-
    жения микроЭВМ с фотосчитывающим устройством ФС-1501 или СП-3,
    перфоратором ПЛ-150 или ПЛ-80, телетайпом РТА или телеграфной линией.
    МФМ «Электроника С5-2105» представляет собой оперативное запоми-
    нающее устройство динамического типа с аппаратной регенерацией емкостью
    16К 16-разрядных слов.
    МФМ «Электроника С5-2106» является многофункциональным дисплей-
    ным адаптером для черно-белых и цветных устройств телевизионного
    типа. МФМ содержит резидентное ОЗУ емкостью 16К 16-разрядных слов
    и может работать в режимах отображения алфавитно-цифровой информации
    до 2048 символов на экране, графической информации (512X 256 точек)
    и в совмещенном режиме.
    МФМ «Электроника С5-2107» — индикационно-клавишное устройство.
    Содержит блок клавиатуры на 36 клавиш и 10-разрядный 7-сегментный
    индикатор. Применяется как пульт отладки программ и пульт операто-
    ра системы.
    МФМ «Электроника С5-2108»— программируемое ПЗУ емкостью 4К
    16-разрядных слов. Запись информации осуществляется путем пережигания
    перемычек в микросхемах типа КР556 РТ5.
    МФМ «Электроника С5-2109» служит для сопряжения микроЭВМ с
    приемниками—датчиками аналоговой информации. Содержит 10-разрядный
    цифроаналоговый преобразователь (ЦАП) и 10-разрядный аналого-цифро-
    вой преобразователь (АЦП). ЦАП имеет четыре канала, АЦП — восемь.
    МФМ «Электроника С5-2112» представляет собой цифровой адаптер
    и обеспечивает сопряжение с накопителем на гибком магнитном диске
    «Электроника ГМД-70», с датчиками и приемниками цифровой информации
    по девяти каналам. Кроме того, МФМ имеет шесть 8-разрядных каналов
    ввода—вывода параллельного кода или сигналов прерывания, три 8-раз-
    рядных канала ввода—вывода последовательного кода.
    Адреса каналов ввода—вывода введены в общее поле памяти, что
    даст возможность обращаться к каналам ввода—вывода как к ячейкам
    памяти.
    МФМ «Электроника С5-2113» состоит из программируемого резидентного
    ПЗУ на базе БИС К586 РЕ1 емкостью 8КХ 16 бит и электрически про-
    граммируемого ПЗУ на базе БИС К573 РФ1 емкостью 4КХ 16 бит. В МФМ
    предусмотрены аппаратные средства для занесения информации в ЭППЗУ,
    а также для стирания ее ультрафиолетовым излучением.
    Все микропроцессорные функциональные модули, кроме МФМ «Электро-
    ника С5-2107», выполнены в виде платы с разъемом для подключения
    к интерфейсу или объекту.
    Пульт микроЭВМ «Электроника С5-2107» представляет собой отдельную
    конструктивную единицу.
    Питание микроЭВМ «Электроника С5-21М» производится от внешнего
    источника постоянного тока напряжением +5 В ± 5 %; + 12 В ± 5 % и
    —5 В ± 5 %. Потребляемый ток (соответственно напряжению), А : 3,7; 0,3;
    0,05. Потребляемая мощность 25 В • А. Габаритные размеры: «Электроника
    С5-21М» — 310х244х29 мм, «Электроника С5-21М1» — 306х244х21 мм.
    Программное обеспечение микроЭВМ «Электроника С5-21М» включает
    драйверы внешних устройств (телетайпа, фотосчитывающего устройства,
    перфоратора, НГМД); программные средства отображения и редактирова-
    ния алфавитно-цифровой информации на экране дисплея; многозадачную
    диспетчерскую систему реального времени; дисковую операционную систему;
    библиотеку стандартных подпрограмм; резидентные Макроассемблер и
    загрузчик; компилятор Бейсика; трансляторы и загрузчики для Макроас-
    семблера на ЕС ЭВМ, БЭСМ-6; прототипную систему отладки на базе
    микроЭВМ «Электроника С5-21М»; кросс-средства автоматизации разра-
    ботки программного обеспечения на универсальных ЭВМ (БЭСМ-6, ЕС
    ЭВМ). К кросс-средствам относятся пакетная система отладки на ЕС ЭВМ,
    многопостовая диалоговая система отладки на БЭСМ-6.
    Резидентные программы микроЭВМ обеспечивают пультовые режимы,
    функционирование последовательного канала (межплатного последова-
    тельного интерфейса), реализуют систему прерывания.
    [свернуть]


    «Электроника С5-41»

    «Электроника С5-41»



    МикроЭВМ «Электроника С5-41» предназначена для использования
    в автоматизированных системах управления технологическими производ-
    ствами, контрольно-измерительной аппаратуре, системах связи, сбора и
    обработки информации, автоматизации научного эксперимента.
    Разработаны две модели: «Электроника СМС 12101» («закрытая» модель)
    ориентирована на применение в тех областях, где связь с объектом управле-
    ния осуществляется через каналы ввода — вывода и где ресурсов платы
    достаточно для автономной работы; «Электроника СМС 12102» («открытая»
    модель) предполагает расширение внутренних ресурсов микроЭВМ за счет
    подключения функциональных модулей через межплатный интерфейс МПИ.
    МикроЭВМ состоит из базовой части и определенного набора функ-
    циональных блоков (фрагментов), который определяет вариант исполнения
    (модель).
    Базовая часть содержит однокристальный микропроцессор БИС К1801
    ВМ1, реализующий систему команд микроЭВМ «Электроника-60»; стати-
    ческое оперативное запоминающее устройство БИС К1809 РУ1 емкостью
    1К 16-разрядных слов; постоянное запоминающее устройство (ПЗУ) БИС
    К1809 РЕ1 для хранения резидентных программ емкостью 4К
    16-разрядных слов; розетку для подключения одной микросхемы: К1809 РУ1,
    К1809 РЕ1 или К573 РФЗ (заказное ПЗУ); генератор тактовых импульсов на
    4,608 МГц для БИС; внутреннюю общую магистраль, организующую
    взаимодействие микросхем базовой части и фрагментов; системный последо-
    вательный канал (СПК) на основе К1809 ВВ2, аналогичный последователь-
    ному каналу микроЭВМ «Электроника С5-21М»; интерфейс радиальной
    последовательной связи ИРПС на основе К1801 ВП1-035, обеспечивающий
    последовательный обмен между микроЭВМ или подключение к пульту
    программиста (дисплей 15ИЭ-00-013).
    СПК является интерфейсом магистральной последовательной связи.
    Его шины через усилитель выведены на внешний разъем и рассчитаны
    на подключение к линиям со 120-омным согласованием. Наличие этого
    магистрального канала совместно с резидентным программным обеспече-
    нием позволяет создавать многомашинные распределенные системы и
    локальные вычислительные сети.
    Функциональная часть «закрытой» модели реализована на четырех
    микросхемах К1809 ВВ1, а функциональная часть «открытой» модели со-
    держит фрагмент межплатного интерфейса МПИ н две микросхемы
    К1809 ВВ1. МПИ разделяет внешние и внутриплатные магистрали
    и предоставляет возможность строить многопроцессорные системы с общей
    памятью, причем разделение во времени при обращении к общим ресурсам
    сочетается с параллельной работой входящих в систему одноплатных микро-
    ЭВМ со своими внутренними ресурсами (ОЗУ, ПЗУ, ЦВВ).
    На плате микроЭВМ могут быть установлены следующие фрагменты:
    ИРПС, 8-разрядного устройства ввода— вывода, параллельного 8-разрядного
    устройства ввода—вывода без прерываний, 16-разрядного устройства вво-
    да-вывода, ОЗУ, ПЗУ, дисплейного адаптера, межмодульного параллельного
    интерфейса, фрагмент на основе микросхем арифметического процессора.
    Фрагмент ИРПС предназначен для подключения внешних устройств,
    имеющих выход на этот интерфейс, на расстоянии до 500 м. Тип линии
    связи — две двухпроводные линии с током нагрузки до 20 мА. Скорость
    обмена устанавливается монтажными перемычками. Максимальная скорость
    передачи данных 19200 бит/с.
    Режим работы фрагмента 8-разрядного устройства ввода — вывода
    устанавливается программно, возможна работа с векторным прерыванием.
    Применение в микроЭВМ на базе «Электроника С5-41» фрагмента на
    основе микросхем арифметического процессора позволяет выполнять опера-
    ции с фиксированной н плавающей запятой. При умножении чисел с
    фиксированной запятой используются 16-разрядные операнды, а результат
    получается 32-разрядный. При делении делимое и делитель могут быть
    32-разрядными числами с фиксированной запятой.

    Основные технические характеристики

    Быстродействие микроЭВМ при обработке 16-разрядиых двоичных
    чисел около 500 тыс. операций/с. Время выполнения операций сложения:
    формата регистр — регистр — 2 мкс, формата регистр — память — 4,4 мкс.
    Время выполнения операций над числами с фиксированной запятой
    фрагментом на основе микросхемы арифметического процессора, мкс: умно-
    жение — 30, сдвиг — 20. Время выполнения операций над числами
    с плавающей запятой фрагментами на основе микросхемы арифметиче-
    ского процессора, мкс: сложение — 20, умножение — 40, вычисление функ-
    ций — 100.
    Система команд совместима с системой команд микроЭВМ «Электро-
    ника-6О».
    Характеристики запоминающих устройств. Емкость резидентной памяти:
    ОЗУ — 2К байт, ПЗУ — 8К байт. Емкость фрагмента: ОЗУ — ЗК байт,
    ПЗУ — 12Кбайт. Максимальная емкость памяти «Электроника СМС 12102»,
    наращиваемой за счет подключения фрагментов к внешней магистрали,—
    до 64К байт.
    Устройства ввода — вывода подключаются через программируемые парал-
    лельные 8-разрядные каналы ввода — вывода, максимальное количество
    которых до 8. Количество последовательных программируемых много-
    функциональных регистров счета — сдвига в «Электронике СМС 12101» 4,
    в «Электронике СМС 12102» — 2.
    Скорость передачи данных, К байт/с: по ИРПС — 1,2; по СПК — 20.
    Питание микроЭВМ от внешнего источника постоянного тока напря-
    жением + 5 В. Потребляемая мощность 8 В • А.
    Габаритные размеры 237x 173x19 мм. Масса 0,33 кг.
    Программное обеспечение микроЭВМ «Электроника СМС 12101», раз-
    мещаемое в резидентной памяти, включает программу начального пуска,
    программы управления контроллером системного последовательного кана-
    ла и контроллером радиального последовательного канала, пультовые
    режимы, контрольно-профилактические тесты. Унифицированная система
    команд позволяет для разработки целевых программ использовать стандарт-
    ное ПО микроЭВМ «Электроника-60» или «Электроника НЦ (МС 1111)».
    Прототнгшые системы могут быть построены путем подключения к
    отладочным комплексам на базе микроЭВМ «Электроника-60» функцио-
    нальных модулей, эквивалентных устройствам связи с объектом, входящим
    в состав соответствующего исполнения микроЭВМ «Электроника С5-41».
    Финишная отладка программ, записанных в ПЗУ (ППЗУ), производится
    на микроЭВМ «Электроника СМС 12101» с помощью пультового терминала,
    подключенного через ИРПС или через СПК.
    [свернуть]
    Последний раз редактировалось MacBuster; 08.12.2018 в 19:55.

  2. #1
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  3. #2
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    А в чем проблема с ТУ? Во-первых, они легко доступны за деньги. Во-вторых, практической информации в них обычно ноль.

  4. #3
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    А в чем проблема с ТУ?
    Они доступны только формально, при запросе оказывается что их нет.

  5. #4
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    MacBuster, Странно, сколько раз ТУ не заказывал, ни разу такого облома не было. Может попробовать в другом месте заказать?

  6. #5
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    Может попробовать в другом месте заказать?
    Если можете посоветовать хорошее место, буду очень благодарен.

  7. #6
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Заказал ТУ на 1827ВЕ1, жду ответа.

  8. #7
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Получил заказанные ТУ на К1827ВЕ1 и С5-2107.

  9. #8
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    MacBuster, Ну вот, Я же говорил что с получением таких распространнёных ТУ проблем нет.
    По делу-то в ТУ есть что-нибудь?

  10. #9
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от dk_spb Посмотреть сообщение
    По делу-то в ТУ есть что-нибудь?
    ПО ТУ на 1827ВЕ1: чуть-чуть полезного есть - подтвердились гипотезы насчет нумерации прошивки (семь нулей это отсутствие внутренней прошивки), приведены характеристики и методика испытаний, ссылки на шифр программ тестирования. Осталось понять что это за шифры, типа 3.458.050 Д14.

    ПО ТУ на С5-2107: есть характеристики и схема включения для проверки работоспособности.

    - - - Добавлено - - -

    От Марка Петровича Гальперина получено подтверждение, что С5 это собственная разработка не имевшая никаких иностранных аналогов. Так что все ссылки в справочниках на TMS, это чистой воды отсебятина их составителей.

  11. #10
    Moderator Аватар для MM
    Регистрация
    20.04.2013
    Адрес
    г. Павловский Посад
    Сообщений
    4,130
    Спасибо Благодарностей отдано
    468
    Спасибо Благодарностей получено
    516
    Поблагодарили
    410 сообщений
    Mentioned
    42 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от MacBuster Посмотреть сообщение
    что это за шифры, типа 3.458.050 Д14.
    Это отсылка к КД, за которую предприятие - изготовитель запросит "полцарства", при условии , что они выпускались последние 10-15 лет ( срок хранения КД после снятия с производства - не менее 10 лет ). Если М-ЭВМ ( или их главные процессоры ) не выпускались в 21-м века- надежда только на ветеранов - разработчиков, которые тоже, надо признать , не особо барствуют.

    И еще маленький момент - если вдруг окажется, что изделие было предназначено для вояк, или имело милитарисское исполнение с теми же номерами ТУ - КД могут продать только с разрешения министра обороны.
    А насчет распостраненных М-ЭВМ серий БК001х - они были только гражданскими, т.к. вояки примерно так в 1986 г. провели испытания, и выяснили, что 1801ВП1-037 является конструкторским браком, т.к. не обеспечивает регенерацию ДОЗУ при любых формах работы с экранном ( аппаратный скролл ).
    С ДВК ситуация двоякая - т.к. выпускались изделия для крейтов ( авиационных ), более, чем на 90% повторяющие схемотехнику вычислителей и контроллеров ДВК - т.е. формалько приобрести можно ( если вдруг осталось - 24 года прошло, как Квант приспособили под склады ), но несколько лет назад ДВКшку засекретили - "ДСП" ( Древесно - Стружечная Плита ).
    Блог : http://collectingrd.kxk.ru/ . В ЛС прошу не писать, все сообщения [email protected]

Страница 1 из 13 12345 ... ПоследняяПоследняя

Информация о теме

Пользователи, просматривающие эту тему

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)

Похожие темы

  1. Ищу книгу микро-ЭВМ своими руками
    от костя в разделе Пресса
    Ответов: 39
    Последнее: 08.06.2013, 12:17
  2. Продается микро-ЭВМ Электроника МК-90
    от SysCat в разделе Барахолка (архив)
    Ответов: 2
    Последнее: 12.02.2012, 17:51
  3. Продам: книги по микро-ЭВМ и программированию
    от kom9ipa в разделе Барахолка (архив)
    Ответов: 3
    Последнее: 15.12.2010, 09:44
  4. Изучаю спрос на "Микро ЭВМ Электроника МС 1103"
    от Damein Alpha в разделе Барахолка (архив)
    Ответов: 11
    Последнее: 04.11.2010, 21:18
  5. Микро ЭВМ Электроника МС 1103
    от Damein Alpha в разделе Разное
    Ответов: 2
    Последнее: 13.08.2010, 11:07

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
