Тема: Подключение magic-05 к телевизору через SCART

  1. #1
    Junior
    Регистрация
    10.02.2018
    Адрес
    г. Екатеринбург
    Сообщений
    4
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    0
    Поблагодарили
    0 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    Post Подключение magic-05 к телевизору через SCART

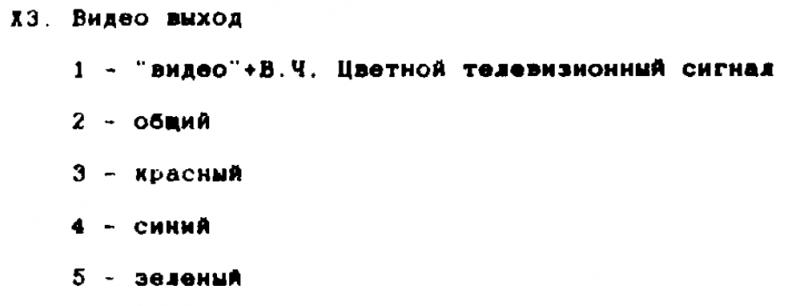

    Здравствуйте, недавно передо мной поставили задачу починить клон спектры magic-05. Сам компьютер подает признаки жизни, когда жмешь по клавиатуре, но хотелось бы убедиться насколько он жив через телевизор. Подскажите как спаять этот чудо переходник, ибо во всех инструкциях переходников с DIN-5 на SCART земля идет отдельным проводом, а в инструкции к самому компьютеру он обозначается вторым выводом.
