(USB, AT)PS/2-ASCII адаптер на PIC16F684

[rw6hrm]

В рамках проекта Аюша-Z80 выкатываю новогодний подарок - адаптер ASCII для клавиатур АТ и PS/2 (и некоторых типов USB-клавиатур). Основа - конструкция Себастиана Кинцля.
Схема ну очень простая:

Используется 14-ножечный контроллер PIC16F684/688 с минимумом обвески. Нагрузочные резисторы могут для большинства PS/2-клавиатур не понадобиться, однако всё решается опытом (для АТ однозначно нужны).
В этой ревизии сделано:
- конвертация первой половины ASCII-таблицы во всех видах (прописные, строчные, с капсом и шифт-капсом);
- конвертация второй половины в кодировке кириллицы СР866 (альтернативная ДОС, прописные, строчные, с капсом и шифт-капсом);
- конвертация всех управляющих символов Ctrl-*** в любой раскладке;
- индикация раскладки (капс или кириллица). Переключение рус/лат осуществлено клавишей ScrollLock;
- подключена цифровая клавиатура (без "стрелок");
- строб негативный.

Далее чистое ИМХО.
Достоинства:
- малые размеры (меньше, чем на ардуине );
- практически отсутствует внешняя обвеска;
- не занимает обработкой основной процессор.
Недостатки:
- чип не относится к ультрадешёвым, хотя в продаже присутствует (UPD: уже есть возможность выбора наличествующего чипа в продаже из двух вариантов);
- некоторый народ к выбранному типу контроллера относится холодно.
Я не считаю себя кульным программером пиков, плохо разбираюсь в сишном коде, посему если кто-то может код поправить/подчистить - не возражаю.
Если кто-то:
- желает изменить кириллическую кодировку,
- использовать иной тип контроллера,
в архиве есть небольшой текстовый файлик, указывающий куда нужно приложить ручки. Основной код насколько возможно откоментил.
К чему применить: к самодельным компьютерам уровня 80-х годов, Apple I/II, возможно к "Ирише", "Океану-240",.. (разумеется, что где-то надо кодировку поменять, где-то строб инвертировать, что не составляет сложности)
Такое же краткое описание выложено на моей страничке, а вы пока тестируйте, проверяйте, выносите жалобы...
UPD от 14.01.2019: оказывается возможным применение некоторых типов USB-клавиатур, которые не содержат внутри USB-хаб и имеют двухстандартный USB-PS/2 чип. Для подключения достаточно пассивного PS/2-USB переходника.

Далее ссылки на прошивки. Если внезапно найден баг, то изменённый архив выкладывается вместо предыдущего.

1. Описанную выше прошивку CP866 и сорцы со справочными данными можно качать тут. (обновлено 19.01.19)
2. Прошивку КОИ-8 и сорцы для компьютера "Ириша" и частичной замены отечественной клавиатуры 15ВВВ-97-005/006 можно качать тут. Схема немного изменена и вложена в архив. (обновлено 19.01.19)
3. (готовится)

[Advertiser]

[rw6hrm]

Если использовать этот адаптер с Apple I, то имеем в виду следующее:
- вывод RA5-D7 не подключаем;
- ЕМНИП инвертируем строб;
- вручную переводим адаптер в режим Капс, поскольку первояблоко не понимает маленьких буковок.

Для первояблока лучше оригинальную конструкцию использовать, потому что там сразу чип можно воткнуть в гнездо клавы на плате.

[tnt23]

Возможно ли использовать пин 4? у "Океана-240" хост подтверждает принятие байта от клавиатуры сигналом ACK, получив который, клавиатура снимает сигнал STROBE. В принципе и без него может сработать, но с подтверждением надежнее.

[rw6hrm]

Возможно. Пин 4 работает только на вход. Тогда в последней секции main.c:

        // assert strobe
        P_STROBE = 0;
//        DelayUs( 15 ); // это закомментить или убрать
// а тут поставить цикл ожидания сигнала АСК и как только подтверждение получено снимать строб
        P_STROBE = 1;

Разумеется, что в начале кода нужно определить пин, нужен ли ему TRIS и т.п. Ну и с полярностью строба определиться, чуть выше стоит его определение. Места в памяти хватит, там ещё 35% свободно.
Есть ещё и железный вариант, использовать внешний триггер (как D18.2 в одноплатном варианте моей конструкции), но это разве что для проверки ибо плюс ещё один корпус.

[HardWareMan]

Если АСК в машинках снимается автоматом (не нужно ждать именно фронт), то просто запилите обработку АСК как сказано выше. Тем, кому он не нужен будут просто подтягивать его на активное состояние (вечный АСК).

[rw6hrm]

Оно несложно доделать прошивку, там от силы пять строчек добавить, всё равно подобные машинки используют КОИ-8 или ещё какой-нить треш, поэтому всё равно перетранслировать весь проект. А там глядишь - и иришеводы подтянутся, у них вроде что-то подобное использовалось.

[Anubis_OD]

Надеюсь скоро попробовать это на Ирише.
как раз приступил с наладке..
там правда КОИ-8 надо а не CP866.. но поправить думаю не сложно будет.
и там еще сигнал IBF - заполнение буфера клавы, вроде логика его похожа с ACK а Океане.

[rw6hrm]

Если что - пишите в личку, разберёмся вместе. На праздниках попробую сделать черновую версию, хотя бы таблицу перебью, а пока мне сообщите полярность нужного строба и АСК-заменяющих сигналов (а то книжку по Ирише дома найти не могу).

[Anubis_OD]

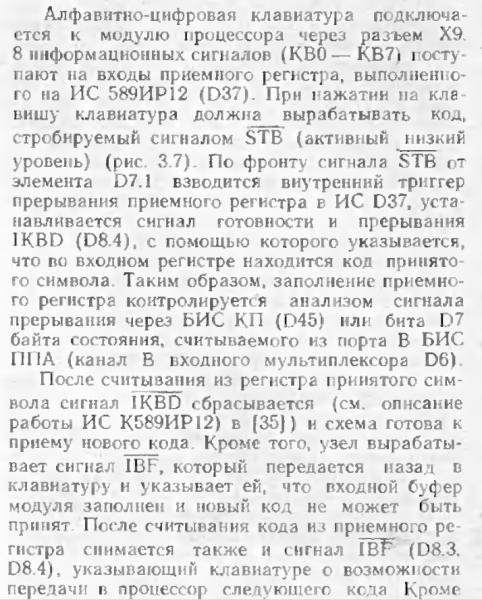

Извиняюсь что картинкой... на бегу всё..

[rw6hrm]

Да, спасибо. За выходные попробую сделать.

- - - Добавлено - - -

tnt23, жду описание сигнала АСК, строба и нужной кодировки.
