ВТЦ 201
искал схему в сети - нету
удалось найти тока "разводку" контактов на задней стене:
7-pin : 1-blue,2-gnd,3-red,4-кси,5-сси,6-green,7-интенсивность.
5-pin : 1-synchro,2-gnd,3-red,4-blue,5-green.
знающие люди,посмотрите всё-ли тут правильно?
ps: и что такое интенсивность?
Хороший.. Плохой.. Главное - у кого ружьё !!
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Интенсивность это банально уровень яркости - BRIGHT. А разводка вроде правильная, помнится в свое время я вообще методом научного тыка подрубался 8-)
Аналогично, прям засада, на 202 везде валяется, а на 201 нет нигде.Сообщение от John North
искал схему в сети - нетуштекера с 202 вроде идентичны, по крайней мере к 5-штырьковому я подрубал свой Спек по схеме от 202.
Где в свободном валянии можно взять?
На 202 например тут лежит http://www.qrz.ru/schemes/detail/6833

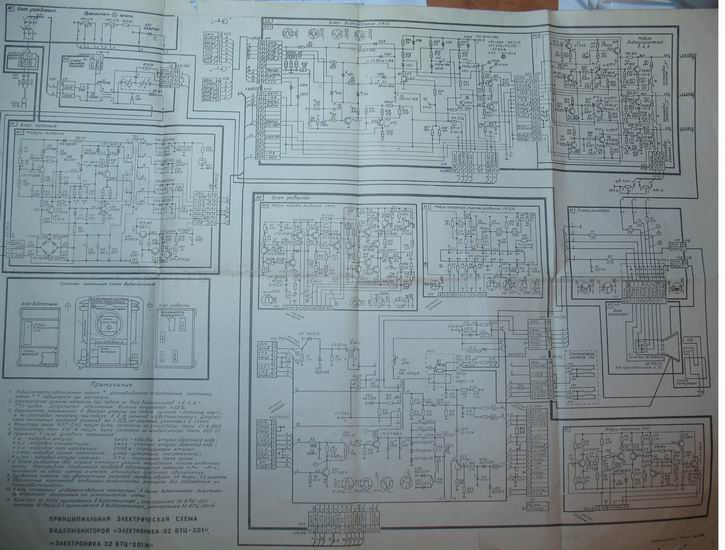

А на 201 вот сфоткал свою
Последний раз редактировалось A_V; 21.10.2008 в 09:57.
аве мне))))
сам мебя нашел через гугол)
пс: на заметку всем: всегда сохраняйте важные данные на "железо" (бумажко в данном случае).
ппс: главное спрятать её.. чтоб никто не нашел.. кроме прятавшего, естественно))
Хороший.. Плохой.. Главное - у кого ружьё !!
Золотые слова!
Скрытый текст
AMIGA 500 +512к memory card with RTC
Ленинград-1 48к украшает стену в комнате.
Compact 256 Turbo fdd 3.5' +Turbo ВГ +PAL кодер (NedoPC).
Profi 3.2 почти воcстал из Ада. Ждет новые платы.
Dendy Junior (Famicom клон).
Видеоспорт5 (на К145ИК17) пылится в шкафу[свернуть]
Сейчас разбирал литературу всякую. Нашёл "Электроника 32 ВТЦ-201 М (МС 6113.01) - Руководство по эксплуатации" + схему к нему. Знаю, что схема есть
в pdf-ке на ВТЦ 202 (МС 6113.02) и там же для ВТЦ 201 (МС 6113) без 01 в конце. На счёт "руководства" вообще не в курсе. Надо в сканер пихать или нафиг? Помню Клон что-то сканил, вот только где это...
У себя нашёл только эту pdf-ку (там две схемы) и ещё часть какой-то книги (ещё схемы) - http://narod.ru/disk/5757209001/Moni...hemes.rar.html
В этой теме про этот монитор только фотки на схему МС 6113. Если ни чем не отличаются, то... Думаю в сканере не лучше выйдет.
Последний раз редактировалось Rindex; 17.02.2011 в 17:57.
Может, мы обидели кого-то зря,
Сбросив пару лишних мегатонн,
И горит зелёным пламенем земля,
Там, где был когда-то Пентагон!..
Profi-576 v3.2/AY-3-8912A GI/FDD-5.25'
Немного не в тему, чем различаются модификации 101, 201,202?
И как вывести со спеки звук на него?
Flash, В мониторе нет МЗС - как там может звук быть?
