Тема: Схема KAY-1024

  1. #11
    Master Аватар для Ronin
    Регистрация
    28.03.2005
    Адрес
    Krasnodar, Russia
    Сообщений
    585
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    схема есть, надо найти и отсканить только (вроде ж CHRV выслал уже ?).
    схема формирователя на ВИ1 работает вроде нормально на КАЯх, как-то проблем не замечал, хотя магнитофоном тестил эээ мало в общем прошлый век однако тот же викомм модем нормально работал.
    принцип работы формирователя на ВИ1 (не помню я сейчас схемы, да и никогда не обращал особого внимания) в том что в ВИ1 работают только входные компараторы (а не в качестве таймера).

  2. #12
    Master Аватар для Ronin
    Регистрация
    28.03.2005
    Адрес
    Krasnodar, Russia
    Сообщений
    585
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    2
    Поблагодарили
    2 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    еще один человек подтвердил, что проблем с магнитофоном на КАЯх не ощущал. схема соответствует тому что есть на плате (как на 256ом так и на 1024ом). и вообще не натыкался на ошибки в схемах от Немо (про журналы - не знаю)

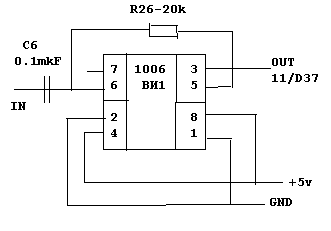

    отсканить не получилось (сканер под рукой поганый, там толком ни х не разберешь), поэтому нарисовал руками в паинте
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	kay1006vi1.gif
Просмотров:	322
Размер:	2.9 Кб
ID:	451

  3. #13
    Guru Аватар для CHRV
    Регистрация
    18.01.2005
    Адрес
    Москва
    Сообщений
    3,695
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Если схема нужна - тыкаемся в мой мыл, отправлю кому нужно! Проблем с мафоном на кае нет - подтверждаю!

    Пожалуйста пишите в email (chunin{гаф}mail{тчк}ru), личка отключена!!!

    NedoPC group. ZX-Evolution, ATM Turbo 2+, Pentagon1024SL.
    [Предлагаю: ZXEvo, PAL coder, NeoGS, TS-FM, YM2149, Z80 и прочее]
    Все здесь: http://www.nedopc.com.
    Новости/поддержка/Faq: http://forum.nedopc.com.
    Раздача халявы: http://forum.nedopc.com/viewtopic.php?f=32&t=977

  4. #14
    Guru Аватар для fan
    Регистрация
    11.02.2005
    Адрес
    Москва
    Сообщений
    3,789
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    4
    Поблагодарили
    4 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    2 ALL
    Существует ли в природе перечень элементов (в текстовом виртуальном виде) для Kay-1024 ???

  5. #15
    Veteran Аватар для Sinus
    Регистрация
    29.01.2005
    Адрес
    Belarus, Grodno
    Сообщений
    1,279
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от fan
    2 ALL
    Существует ли в природе перечень элементов (в текстовом виртуальном виде) для Kay-1024 ???
    пока нет. если очень надо, то или кто-нибудь уже набил, или я наберу.
    [target] [zemu] [js8x] [pouet] KAY-1024, 5''FDD, 3''FDD, HDD

  6. #16
    Guru Аватар для fan
    Регистрация
    11.02.2005
    Адрес
    Москва
    Сообщений
    3,789
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    4
    Поблагодарили
    4 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Если нет готового,то нужны только микрухи (ибо разбирать кракозябры без справочника, телепартировавшегося в невиданное измерение, затруднительно).

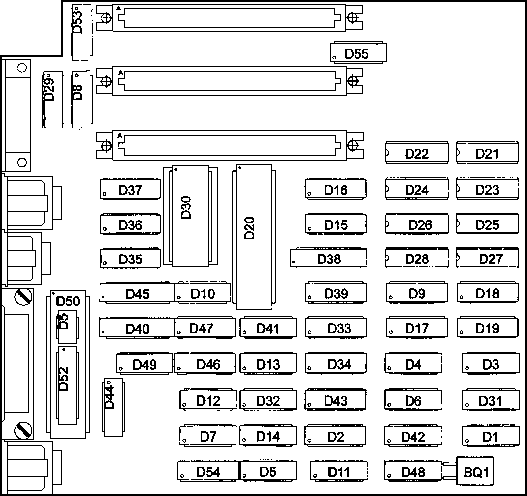

    Ниже прикрутил расположение элементов на плате -
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	KAY1024.gif
Просмотров:	449
Размер:	10.9 Кб
ID:	639

  7. Этот пользователь поблагодарил fan за это полезное сообщение:

    RoboDron (02.12.2020)

  8. #16
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  9. #17
    Veteran Аватар для Sinus
    Регистрация
    29.01.2005
    Адрес
    Belarus, Grodno
    Сообщений
    1,279
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от fan
    Если нет готового,то нужны только микрухи (ибо разбирать кракозябры без справочника, телепартировавшегося в невиданное измерение, затруднительно).
    я так понял что тебе надо нечто типа
    D1 - 1533ЛН1
    D2 - 1533ТМ8
    D3 - 1533ИЕ19
    .....

    на самом деле всё печально, ибо на схеме не всё обозначено (допустим D1 там просто ЛН1, и за уточнением надо лезть в кай и смотреть на плату, ибо в нормальном виде Немо конечно же не сделал).

    мне продолжать сей труд?
    [target] [zemu] [js8x] [pouet] KAY-1024, 5''FDD, 3''FDD, HDD

  10. #18
    Guru Аватар для fan
    Регистрация
    11.02.2005
    Адрес
    Москва
    Сообщений
    3,789
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    4
    Поблагодарили
    4 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Сойдёт и окончание аля D1 - ЛН1 и т.д., но по схеме я и так могу посмотреть , точнее не могу %) т.к. там все буквы друг на друге сидят...
    Итого надобно D1,D6,D7,D8,D9(КП2?КП12???),D10,D11,D12,D13,D1 4,D29,D31,D32,D42,D48,D49,D54,D55 (проще всё подряд писать ) Некоторые включил в список паранои ради, но некоторые в упор не разбиру...
    Вобщем если не лень на плате посмотреть, то глянь плиз. И кстати, что на микрухах памяти написано (D21..D28)?

  11. #19
    Guru Аватар для fan
    Регистрация
    11.02.2005
    Адрес
    Москва
    Сообщений
    3,789
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    4
    Поблагодарили
    4 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Вобчем так получается (похоже D9 всётаки КП2)
    D1 LN1 - 04
    D2 TM8 - 175
    D3 IE19 - 393
    D4 IE19 - 393
    D5 IE19 - 393
    D6 LI3 - 11
    D7 LN3 - 06
    D8 LP9 - 07
    D9 KP2 - 153
    D10 LL1 - 32
    D11 LP5 - 86
    D12 LA3 - 00
    D13 LI1 - 08
    D14 LL1 - 32
    D15 KP11 - 257
    D16 KP11 - 257
    D17 KP11 - 257
    D18 KP11 - 257
    D19 KP11 - 257
    D20 - Z80
    D21..D28 - RAM
    D29 LP9 - 07
    D30 - 27512
    D31 LA4 - 10
    D32 LN1 - 04
    D33 KP13 - 298
    D34 KP13 - 298
    D35 TM9 - 174
    D36 KP11 - 257
    D37 KP11 - 257
    D38 IR22 - 373
    D39 IR10 - 166
    D40 IR35 - 273
    D41 IR16 - 295
    D42 LA3 - 00
    D43 KP11 - 257
    D44 LN3 - 06
    D45 IR35 - 273
    D46 ID7 - 138
    D47 KP11 - 257
    D48 LL1 - 32
    D49 LE4 - 27
    D50 - AY
    D51 - LN555
    D52 IR22 - 373
    D53 IR16 - 295
    D54 KP12 - 253
    D55 LL1 - 32


    Вроде всё

  12. #20
    Guru Аватар для fan
    Регистрация
    11.02.2005
    Адрес
    Москва
    Сообщений
    3,789
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    4
    Поблагодарили
    4 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    2Sinus
    Всё ещё нужны названия микрух памяти!

    Если кто точно знает что за память в KAY-1024 сообщите плиз!
