Орион-128: Разное

[Borman]

Здравствуйте все! давно не заходил сюда.Пришла мне посылка из Перми от Гаврилова Игоря (спасибо ему огромное!) прислал он мне Орион 128z (нерабочую плату) плату ром диска и контроллера дисковода.
ну с микрухами пзу я вопрос решу. неисправность уже нашол и устранил. а вот что за плата контроллера никак не пойму! может у кого нибудь была такая?
я так и не смог тут выложить фотки,не получается почемуто.
выложил их на стороннем сайте вот ссылка
http://gazenwagen.com/forum/index.php?id=110847&page=1
Они мало весят 41 и 38 килобайт, глянте пожалуйста и ответте тут знающие люди.
По форуму там лучше не лазить! сайт-контркультурный!
очень вас прошу посмотрите, мне схемку бы такую посмотреть.

Добавлено через 28 минут
Error404 , кстати админ того сайта является соавтором движка сайта про который я тогда сообщал. на сайте установлен именно этот движок. вот обрати внимание на вес страниц и функционал.

[Error404]

Здравствуйте все! давно не заходил сюда.Пришла мне посылка из Перми от Гаврилова Игоря (спасибо ему огромное!) прислал он мне Орион 128z (нерабочую плату) плату ром диска и контроллера дисковода.

очень вас прошу посмотрите, мне схемку бы такую посмотреть.
[size="1"]Добавлено через 28 минут

Контроллер дисковода - стандартный авторский (Орион-Софт). Его схему в формате PCAD 4.5 можно взять тут (в архиве файл KTR.SCH -схема, KTR6.PCB - печатка):
http://orion-z.hoter.ru/file/355/2293_FDD128.zip
Я сам такой контроллер не собирал, у меня были другие - Московский (Орион-Сервис) и лениградский с режимом HD.

ROM-диск вроде стандартный журнальный ("Радио" не помню какой номер). А вот Z80Card я такой еще не видел (хотя у меня были Ленинградский Card-II и Московский v3.03 варианты) - что это за модель? печатка фабричная или самодельная? оно как-то сильно много занимает по площади над платой - не мешает устанавливать расширенное ОЗУ?

[Borman]

У меня была платка Ленинградская кард2, эта очень на неё похожа, но кажется немного другой. она фабричная, но нет никаких надписей, за файл для контроллера спасибо огромное! У меня тоже был ленинградский контроллер. жаль, что это авторский. у него адреса немного отличаются. и преобразователь напряжения хочу оттуда убрать. у меня есть корпус от IBM AT вот в нем и хочу всё собрать.
блок питания там мощный и имеет все нужные напряжения. осталось решить вопрос с микросхемками пзу.Ну думаю решу.И шины питания хочу там увеличить. но времени не хватает им заняться.
билеты в Ташкент уже купили аж на 21 Июля. вот там с Караваевым встречусь , если только он не уехал оттуда. Вернусь в Авгусе гдето ближе к середине. вот такие перепендюльки.

[andreil]

BYTEMAN
За что\сколько отдаш плату ориона?

[BYTEMAN]

За что\сколько отдаш плату ориона?

Пока что не знаю буду ли я её вообще отдавать. Если что, напишу в личку.

[LeBohdan]

Вот повезло человеку! Сразу две платы нашел... Я вот уже год пробую хоть что-то раздобыть. Но так ничего и не нахожу...

[AlexFantasy]

на Амигу500 махнёш?

[Mick]

Вот повезло человеку! Сразу две платы нашел... Я вот уже год пробую хоть что-то раздобыть. Но так ничего и не нахожу...

Давно бы скооперировались да заказали бы платки, тем более что народу заполучить сей девайс, судя по высказываниям, набралось достаточно.
А так конечно бы его переразвести, да вместе с контроллером -вот было бы чудненько. Сам вот в 1990 году мечтал об таком девайсе, даже большую часть элементной базы собрал, но знаний было явно маловато
А так есть задумка по скрещиванию спека и ориона. Но думать буду, как закончится летняя хандра и как закончу то что начал - блин ничего неохота пока делать

[Ден]

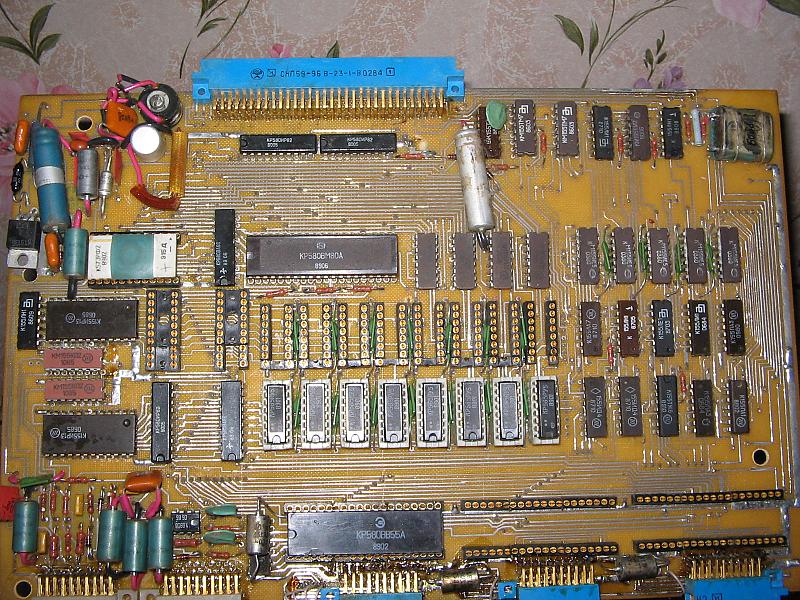

Досталась мне одна платка, со слов бывшего владельца это пентагон128. Этот чел давно на спек подбил, помогите опознать зверя.

[Mick]

Досталась мне одна платка, со слов бывшего владельца это пентагон128. Этот чел давно на спек подбил, помогите опознать зверя.

Ты что, это самый легендарный Орион-128, а не Спектрум. Но это уже тема раздела "Другие компьютеры", а в частности про Орион-128.
