Тема: Схемы и документация на отечественные компьютеры и комплектующие

  1. #581
    Moderator Аватар для Serebriakov
    Регистрация
    06.04.2013
    Адрес
    г. Могилев, Беларусь
    Сообщений
    253
    Записей в дневнике
    3
    Спасибо Благодарностей отдано
    107
    Спасибо Благодарностей получено
    55
    Поблагодарили
    26 сообщений
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    ЕС 1841
    ПО ГРАФОПОСТРОИТЕЛЯ
    "АВТОГРАФ 882.01"
    7112.000.31-01 12 01

    Ссылка на загрузку: https://yadi.sk/d/WHstCBq-uSnuCg

    Вторая дискетка из комплекта оказалась пустой.

    Пример теста:

    ПИСЬМО.BAS


    5 CLS
    10 REM ТЕСТ ГРАФОПОСТРОИТЕЛЬ АВТОГРАФ 882.01 (testzz)
    20 REM
    30 REM М86 ППЭВМ ЕС-1840
    40 REM
    50 OPEN "com1:9600,n,8,2" AS #1
    60 ON COM(1) GOSUB 4000
    70 COM(1) ON
    80 SUM=0
    90 PORTC=&H3F9 :PORTD=&H3F8
    100 REM
    110 REM &h3f9 - АДРЕС СЛОВА СОСТОЯНИЯ ПОРТА ДАННЫХ ДЛЯ СТЫКА С2
    120 REM
    130 REM УГЛОВЫЕ ВЕКТОРЫ
    140 REM
    150 DATA "IN;SP1;PU0,0;VS31;PD16800,0;PD16800,11880;PD0,11880;PD0,0;"
    160 DATA "VS9;PU400,400;PD;PA2400,400;PU;PA400,400;PD;PA2400,960;PU;"
    170 DATA "PA400,400;PD;PA2400,1520;PU;"
    180 DATA "PA400,400;PD;PA2400,2400;PU;"
    190 DATA "PA400,400;PD;PA1520,2400;PU;"
    200 DATA "PA400,400;PD;PA960,2400;PU;"
    210 DATA "PA400,400;PD;PA400,2400;PU;"
    220 DATA "PA400,11480;PD;PA400,9480;PU;"
    230 DATA "PA400,11480;PD;PA960,9480;PU;"
    240 DATA "PA400,11480;PD;PA1520,9480;PU;"
    250 DATA "PA400,11480;PD;PA2400,9480;PU;"
    260 DATA "PA400,11480;PD;PA2400,10360;PU;"
    270 DATA "PA400,11480;PD;PA2400,10920;PU;"
    280 DATA "PA400,11480;PD;PA2400,11480;PU;"
    290 DATA "PA16400,11480;PD;PA16400,9480;PU;"
    300 DATA "PA16400,11480;PD;PA15840,9480;PU;"
    310 DATA "PA16400,11480;PD;PA15280,9480;PU;"
    320 DATA "PA16400,11480;PD;PA14400,9480;PU;"
    330 DATA "PA16400,11480;PD;PA14400,10280;PU;"
    340 DATA "PA16400,11480;PD;PA14400,10920;PU;"
    350 DATA "PA16400,11480;PD;PA14400,11480;PU;"
    360 DATA "PA16400,400;PD;PA14400,400;PU;"
    370 DATA "PA16400,400;PD;PA14400,960;PU;"
    380 DATA "PA16400,400;PD;PA14400,1520;PU;"
    390 DATA "PA16400,400;PD;PA14400,2400;PU;"
    400 DATA "PA16400,400;PD;PA15280,2400;PU;"
    410 DATA "PA16400,400;PD;PA15840,2400;PU;"
    420 DATA "PA16400,400;PD;PA16400,2400;PU;"
    430 REM
    440 REM ОКРУЖНОСТИ.ДУГИ
    450 REM
    460 DATA "PA7600,6760;CI460;PR0,-460;CI920;PR0,-1000;CI1920;"
    470 DATA "PA8280,3960;PD;AA7600,5520,301;PA7600,5040,8280,3960;PU;"
    480 DATA "PR-160,-240;PD;AR-560,1560,-45;PA7560,4640,8120,3720;PU;"
    490 REM
    500 REM ТИПЫ ЛИНИЙ.СМЕНА ПЕРЬЕВ.
    510 REM
    520 DATA"LT;PA400,6320;PD;PA5200,6320;PU;SP2;"
    530 DATA"LT1;PA400,5800;PD;PA5200,5800;PU;SP3;"
    540 DATA"LT2;PA400,5280;PD;PA5200,5280;PU;SP4;"
    550 DATA"LT3;PA400,4760;PD;PA5200,4760;PU;SP5;"
    560 DATA"LT4;PA400,4240;PD;PA5200,4240;PU;SP6;"
    570 DATA"LT5;PA400,3720;PD;PA5200,3720;PU;SP7;"
    580 DATA"LT6;PA400,3200;PD;PA5200,3200;PU;SP1;"
    590 REM
    600 REM ТЕКСТ.ШРИФТ
    610 REM
    620 DATA "SP4;PA5200,11080;CS2;SS;DI1,0;SI0.52,1;"
    630 DATA "LBТ Е С Т А В Т О Г Р А Ф 882.01"
    640 DATA "PA1000,7680;LBТ И П Ы Л И Н И Й"
    650 DATA "PA600,7000;LBС М Е Н А П Е Р Ь Е В"
    660 DATA "PA6100,8000;LBОКРУЖНОСТИ.ДУГИ"
    670 DATA "PA12000,7440;LBШ Р И Ф Т Ы"
    680 DATA"PA10800,6600;SI0.4,0.72;CS2;SS;"
    690 DATA"LBABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^@"
    700 DATA"CS2;SS;LBАБЦДЕФГХИЙКЛМНОПЯРСТУЖВЬЫЗШЭЩЧЮ"
    710 DATA"CS2;SS;LB!"
    720 DATA"#§%&'()*+,-./0123456789:;<=>?_ъёЪ№"
    730 DATA"CS2;SS;LBabcdefghijklmnopqrstuvwxyz{|}~`"
    740 DATA"CS2;SS;LBабцдефгхийклмнопярстужвьызшэщчю"
    750 DATA"PA10520,2960;CS2;SS;SI1,1;LBGRAF "
    760 DATA"PA13400,2960;CS2;SS;DI1,0;SL0.6;SI1,1;LBГРАФ"
    770 DATA"PA14000,3840;DI85,50;SL0.3;SI0.4,0.72;LBГРАФ"
    780 DATA"PA13400,3680;DI0,1;SL;LBГРАФ"
    790 DATA"PA11600,4360;CS2;SS;DI85,-50;SL0.3;LBGRAF"
    800 DATA"PU;"
    810 REM
    820 REM ШТРИХОВКА И ЗАЛИВКА ПРЯМОУГОЛЬНИКА
    830 REM
    840 DATA"SP6;VS5;PA4600,9800;PT.3;FT1;RA3600,8800;"
    850 DATA"FT3,100;RA5600,8800;FT3,50,45;RA5600,10800;"
    860 DATA"FT4,100,45;EA3600,10800;PU;"
    870 REM
    880 REM ШТРИХОВКА И ЗАЛИВКА СЕКТОРА
    890 REM
    900 DATA"FT3,100,0;PA12200,9800;WG1000,90,180,5;"
    910 DATA"FT4,100,45;WG1000,270,120;FT1;WG1000,30,60;PU;"
    920 REM
    930 REM РЕЖИМ "ОКНО"
    940 REM
    950 DATA"SP5;VS2;IW3200,400,7600,2800;PA6800,160;CI200;PU;"
    960 DATA"PA6600,1600;CI400;PU;PA6200,1600;CI800;PU;"
    970 DATA"PA5400,1600;CI1600;CI1400;PU;DF;"
    980 DATA"PA3200,400;PD;PA7600,400;PA7600,2810;PA3200,2810;"
    990 DATA"PA3200,400;PU;"
    1000 REM
    1010 REM РАЗМЕТКА ОСЕЙ Х И Y
    1020 REM
    1030 DATA"PA9200,400;PD;TL0.5,0.5;PR400,0;XT;PR400,0;XT;"
    1040 DATA"PR400,0;XT;PR400,0;XT;PR400,0;XT;PR400,0;XT;"
    1050 DATA"PR400,0;XT;PR400,0;XT;PR400,0;XT;PR400,0;XT;"
    1060 DATA"PU;PA9200,400;PD;TL0.5,0.5;PR0,200;YT;PR0,200;YT;"
    1070 DATA"PR0,200;YT;PR0,200;YT;PR0,200;YT;PR0,200;YT;"
    1080 DATA"PR0,200;YT;PR0,200;YT;PR0,200;YT;PR0,200;YT;"
    1090 DATA"PR0,200;YT;PR0,200;YT;PU;"
    1100 DATA"PA10000,1200;PD;TL0.4,0;PR400,0;XT;PR400,0;XT;"
    1110 DATA"PR400,0;XT;PR400,0;XT;PR400,0;XT;PR400,0;XT;"
    1120 DATA"PR400,0;XT;PR400,0;XT;PR400,0;XT;PR400,0;XT;PU;"
    1130 DATA"PA10000,1200;PD;TL0,0.4;PR0,200;YT;PR0;YT;PR0,200;YT;"
    1140 DATA"PR0,200;YT;PR0,200;YT;PR0,200;YT;PR0,200;YT;"
    1150 DATA"PR0,200;YT;PR0,200;YT;PR0,200;YT;PR0,200;YT;"
    1160 DATA"PR0,200;YT;PR0,200;YT;PU;"
    1170 REM
    1180 REM МАРКИРОВКА ТОЧЕК-КОНЦОВ ВЕКТОРОВ
    1190 REM
    1200 DATA"SMO;PA10000,1200;PD;SMX;PA10800,2000;PD;SM+;"
    1210 DATA"PA11600,1600;PD;SMO;PA12600,1400;PU;SM;"
    1220 REM
    1230 REM ПОВТОРЯЕМОСТЬ
    1240 REM
    1250 DATA"VS9;SP2;PA1400,400;PD;PA2400,400;PU;"
    1260 DATA"PA1400,680;PD;PA2400,960;PU;"
    1270 DATA"PA1400,960;PD;PA2400,1520;PU;"
    1280 DATA"PA1400,1400;PD;PA2400,2400;PU;"
    1290 DATA"PA960,1400;PD;PA1520,2400;PU;"
    1300 DATA"PA680,1400;PD;PA960,2400;PU;"
    1310 DATA"PA400,1400;PD;PA400,2400;PU;"
    1320 DATA"PA400,10480;PD;PA400,9480;PU;"
    1330 DATA"PA680,10480;PD;PA960,9480;PU;"
    1340 DATA"PA960,10480;PD;PA1520,9480;PU;"
    1350 DATA"PA1400,10480;PD;PA2400,9480;PU;"
    1360 DATA"PA1400,10920;PD;PA2400,10360;PU;"
    1370 DATA"PA1400,11200;PD;PA2400,10920;PU;"
    1380 DATA"PA1400,11480;PD;PA2400,11480;PU;"
    1390 DATA"PA16400,10480;PD;PA16400,9480;PU;"
    1400 DATA"PA16120,10480;PD;PA15840,9480;PU;"
    1410 DATA"PA15840,10480;PD;PA15280,9480;PU;"
    1420 DATA"PA15400,10480;PD;PA14400,9480;PU;"
    1430 DATA"PA15400,10880;PD;PA14400,10280;PU;"
    1440 DATA"PA15400,11200;PD;PA14400,10920;PU;"
    1450 DATA"PA15400,11480;PD;PA14400,11480;PU;"
    1460 DATA"PA15400,400;PD;PA14400,400;PU;"
    1470 DATA"PA15400,680;PD;PA14400,960;PU;"
    1480 DATA"PA15400,960;PD;PA14400,1520;PU;"
    1490 DATA"PA15400,1400;PD;PA14400,2400;PU;"
    1500 DATA"PA15840,1400;PD;PA15280,2400;PU;"
    1510 DATA"PA16120,1400;PD;PA15840,2400;PU;"
    1520 DATA"PA16400,1400;PD;PA16400,2400;PU;SP0;PU0,0;"
    1530 REM
    1540 REM ЧТЕНИЕ,ПРЕОБРАЗОВАНИЕ И ВЫВОД ДАННЫХ
    1550 REM
    1560 PRINT"*** ТЕСТ ГРАФОПОСТРОИТЕЛЯ АВТОГРАФ 882.01 ***"
    1570 N=0
    1580 M=39
    1590 GOTO 1620
    1600 L=5
    1610 GOTO 1730
    1620 FOR J=1 TO M
    1630 READ A$
    1640 K=LEN(A$)
    1650 FOR I=1 TO K
    1660 T$=MID$(A$,I,1)
    1670 DAT=ASC(T$)
    1680 GOSUB 2290
    1690 NEXT I
    1700 NEXT J
    1710 IF N=0 THEN GOTO 1600
    1720 GOTO 2270
    1730 FOR J=1 TO L
    1740 READ A$
    1750 K=LEN(A$)
    1760 FOR I=1 TO K
    1770 T$=MID$(A$,I,1)
    1780 DAT=ASC(T$)
    1790 GOSUB 2290
    1800 NEXT I
    1810 DAT=3
    1820 GOSUB 2290
    1830 NEXT J
    1840 IF N=0 THEN GOTO 1860
    1850 GOTO 2180
    1860 READ A$
    1870 K=LEN(A$)
    1880 FOR I=1 TO K
    1890 T$=MID$(A$,I,1)
    1900 DAT=ASC(T$)
    1910 GOSUB 2290
    1920 NEXT I
    1930 IF N=0 GOTO 1950
    1940 GOTO 2140
    1950 FOR J=1 TO 2
    1960 READ A$
    1970 K=LEN(A$)
    1980 FOR I=1 TO K
    1990 T$=MID$(A$,I,1)
    2000 DAT=ASC(T$)
    2010 GOSUB 2290
    2020 NEXT I
    2030 DAT=13
    2040 GOSUB 2290
    2050 DAT=10
    2060 GOSUB 2290
    2070 DAT=3
    2080 GOSUB 2290
    2090 NEXT J
    2100 IF N=0 THEN GOTO 2120
    2110 GOTO 1730
    2120 N=1
    2130 GOTO 1860
    2140 DAT=34
    2150 GOSUB 2290
    2160 L=6
    2170 GOTO 1950
    2180 READ A$
    2190 K=LEN(A$)
    2200 FOR I=1 TO K
    2210 T$=MID$(A$,I,1)
    2220 DAT=ASC(T$)
    2230 GOSUB 2290
    2240 NEXT I
    2250 M=54
    2260 GOTO 1620
    2270 LOCATE 18,1:PRINT "*** НОРМАЛЬНОЕ ЗАВЕРШЕНИЕ ***"
    2275 OUT PORTC,&H40
    2280 STOP
    2290 FOR III=1 TO 60:NEXT III:PRINT #1,CHR$(DAT);:SUM=SUM+1:LOCATE 10,40:PRINT SUM;
    2300 RETURN
    4000 COM(1) OFF:PRINT "Передано";SUM:SUM=0:XX$=INPUT$(1,#1):PRINT ASC(XX$);
    4010 IF ASC(XX$) <> 19 THEN GOTO 4060
    4020 IF LOC(1)=0 THEN GOTO 4020
    4030 XX$=INPUT$(1,#1)
    4040 IF ASC(XX$) = 17 THEN PRINT ASC(XX$):GOTO 4060
    4050 GOTO 4020
    4060 IF LOC(1)=0 THEN COM(1) ON:RETURN
    4070 XX$=INPUT$(LOC(1),#1)
    4080 RETURN
    [свернуть]
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	BOX.jpg
Просмотров:	232
Размер:	33.0 Кб
ID:	66129   Нажмите на изображение для увеличения.

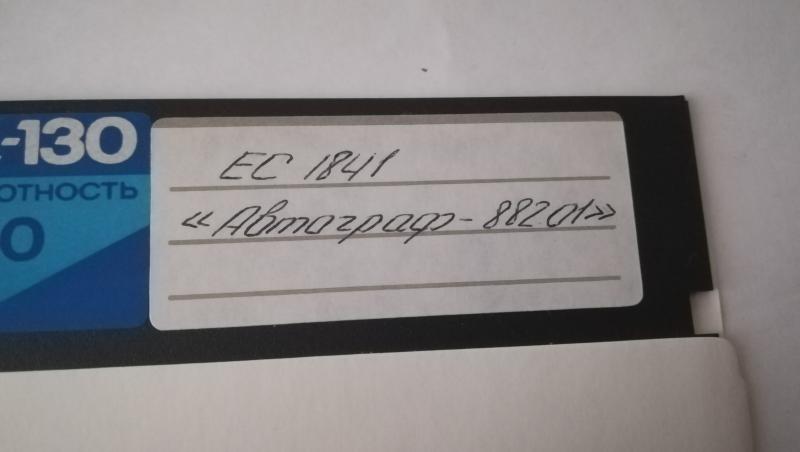

Название:	DISK01.jpg
Просмотров:	222
Размер:	25.8 Кб
ID:	66130   Нажмите на изображение для увеличения.

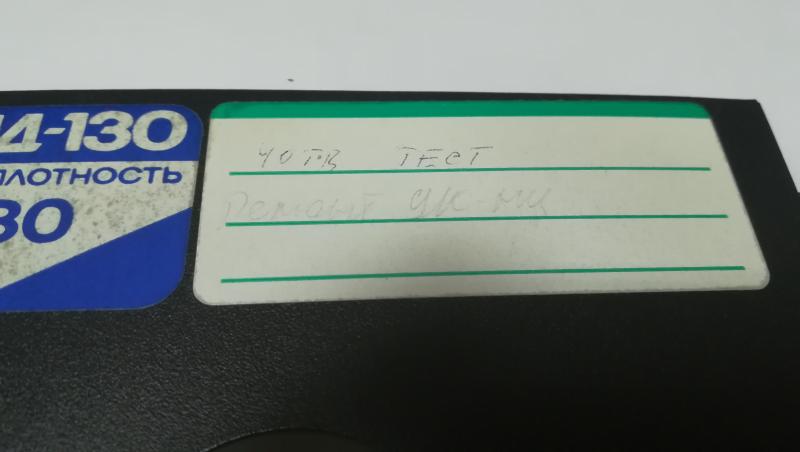

Название:	DISK02.jpg
Просмотров:	229
Размер:	28.5 Кб
ID:	66131
    Последний раз редактировалось Serebriakov; 04.09.2018 в 20:39.

  2. #582
    Veteran Аватар для Raydac
    Регистрация
    16.08.2005
    Адрес
    Estonia,Tallinn
    Сообщений
    1,128
    Спасибо Благодарностей отдано
    52
    Спасибо Благодарностей получено
    227
    Поблагодарили
    179 сообщений
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    может быть боян, но нашел у себя схему от мыши "марсианка", отсканировал на всякий случай

  3. #583
    Moderator Аватар для Serebriakov
    Регистрация
    06.04.2013
    Адрес
    г. Могилев, Беларусь
    Сообщений
    253
    Записей в дневнике
    3
    Спасибо Благодарностей отдано
    107
    Спасибо Благодарностей получено
    55
    Поблагодарили
    26 сообщений
    Mentioned
    1 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Прошивки нескольких EGA и CPU плат от ЕС-1849. Фото плат в архиве.
    Ссылка на загрузку: https://yadi.sk/d/f3-_q_trYDLWuA
    UPD: добавил версии в названия файлов прошивок.
    Последний раз редактировалось Serebriakov; 05.09.2018 в 14:21.

  4. #584
    Guru
    Регистрация
    02.03.2015
    Адрес
    г. Караганда, Казахстан
    Сообщений
    2,321
    Спасибо Благодарностей отдано
    35
    Спасибо Благодарностей получено
    225
    Поблагодарили
    177 сообщений
    Mentioned
    17 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Люди, хочу ТО к МС1601 Это, как я понял, центральный процессор М6. Пролистал всю тему, все ссылки протухли. Перевыложите, плз.
    Кто мешает тебе выдумать порох непромокаемый? (К.Прутков, мысль № 133)

  5. #585
    Guru
    Регистрация
    15.09.2009
    Адрес
    SPb
    Сообщений
    7,152
    Спасибо Благодарностей отдано
    229
    Спасибо Благодарностей получено
    261
    Поблагодарили
    189 сообщений
    Mentioned
    5 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    AFZ, Мыльце в ЛС киньте. Отправлю.

  6. #586
    Banned
    Регистрация
    31.01.2017
    Адрес
    г. Санкт-Петербург
    Сообщений
    673
    Спасибо Благодарностей отдано
    102
    Спасибо Благодарностей получено
    42
    Поблагодарили
    28 сообщений
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Ищу схему и документы конкретно для этого модуля. Стоит в robotron 1715(m) , хочу его сделать так как лежит две матери без него.

    http://retropc.org/Ne_osnovnaya_sist...15M_k_965.html

    Последний раз редактировалось Daniil Chislov 86; 12.10.2018 в 00:16.

  7. #586
    С любовью к вам, Yandex.Direct
    Размещение рекламы на форуме способствует его дальнейшему развитию

  8. #587
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Нет ли у кого чего-нибудь от вот такого агрегата: «Электроника П5 ПЗ ППЗУ».

  9. #588
    Moderator
    Регистрация
    09.01.2006
    Адрес
    Bryansk
    Сообщений
    1,336
    Спасибо Благодарностей отдано
    40
    Спасибо Благодарностей получено
    139
    Поблагодарили
    106 сообщений
    Mentioned
    13 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Цитата Сообщение от Arseny Посмотреть сообщение
    Устройство вывода печатающее "Электроника МС-6313"
    Руководство по эксплуатации
    На текущий момент точно отсутствуют след. страницы: 102, 103, 109 - это листы со схемами, они большие в сканер А4 не лезут (появится сканер А3 - досканирую). Остальные листы очень желательно проверить.
    Отсканировал и добавил страницы 102, 103 и 109.
    УКНЦ, ДВК-3, Ленинград-1 (48 кб)

  10. #589
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    В журнале «Электронная промышленность» есть кое-что интересное про «Электронику НЦ-80-01».
    Последний раз редактировалось MacBuster; 02.12.2018 в 18:11.

  11. #590
    Banned
    Регистрация
    05.07.2010
    Адрес
    Москва
    Сообщений
    1,058
    Спасибо Благодарностей отдано
    0
    Спасибо Благодарностей получено
    1
    Поблагодарили
    1 сообщение
    Mentioned
    0 Post(s)
    Tagged
    0 Thread(s)

    По умолчанию

    Вот статья про комплекс «Электроника ТО-250» на основе «Электроника НЦ 80-01» (вариант исполнения - 5) там же .

Страница 59 из 67 ПерваяПервая ... 555657585960616263 ... ПоследняяПоследняя

Информация о теме

Пользователи, просматривающие эту тему

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)

Похожие темы

  1. Раздел про отечественные компьютеры
    от CityAceE в разделе Форум
    Ответов: 47
    Последнее: 22.02.2012, 01:31
  2. Комплектующие почтой, от 1 шт.
    от Romanich в разделе Барахолка (архив)
    Ответов: 0
    Последнее: 16.12.2008, 04:19
  3. Программная документация.
    от fk0 в разделе Программирование
    Ответов: 7
    Последнее: 19.01.2006, 16:53

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
