Орион-128: Контроллер PS/2-клавиатуры

[OrionExt]

Исправленный файл: Вложение 57690

Проверил. Работает. Кнопки "жмакаются", как задумано в прошивке

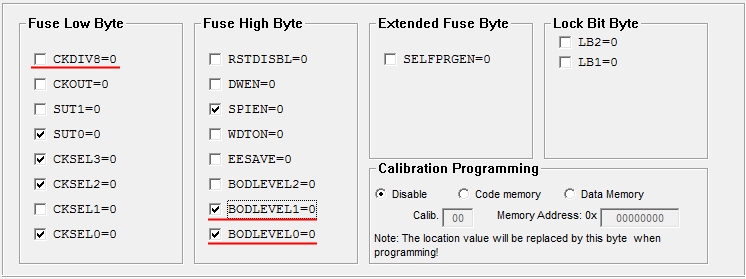

Вот еще установка фьюзов для TL866A. Красным подчеркнуто то, что нужно изменить от дефолтных значений.

[Advertiser]

[Error404]

добавил в первый пост

[cy6]

Да простит меня уважаемый caro, но я начал потихоньку дизассемблировать его прошивку контроллера.

Чтобы в наше время возникло желание хакнуть что-то от 8-биток, это "что-то" должно быть ну очень клёвое и как минимум интересное большому кол-ву народу.

Действительно, клевое и качественное. Очень рада возможности узнать, как оно работает изнутри. Даже интерес к ассемблеру AVR появился.
Примеров в сети на Си полно, но тут случай особый.

А сканкоды клавиш "встроенных" (вне таблицы), любой желающий может изменить на свой вкус прямо в блокноте.
Нужно всего лишь список сигнатур составить по лист-файлу, для возможности правки hex файла.
И совсем необязательно разработчика (caro) из за такой мелочи беспокоить.

- - - Добавлено - - -

Вот простой пример.
Открываем в блокноте файл orion_kb.hex и ищем сигнатуру "5F3529F4". Меняем сканкод "5F" клавиши "Scroll Lock" на любой желаемый из таблицы AT Keyboard Scan Codes (Set 3). При замене сканкода 5F (Scroll Lock) на сканкод 62 (Pause), получим измененную сигнатуру "523629F4". Хотя, блин придется еще контрольную сумму блока пересчитать. Но эту проблему решает avr-objcopy, надо батник написать для простого использования, не требующего никаких знаний.

Подробности на ASM

;Reversed by Trol73
.equ KEY_SCROLLLOCK		= 0x5F
...
C:000062 355f      		cpi	r21, KEY_SCROLLLOCK
C:000063 f429      		brne	check_code_6

[свернуть]

- - - Добавлено - - -

Выложите, пожалуйста, orkb_021.hex в формате bin.

Это делается вот так.

avr-objcopy -I ihex -O binary orkb_021.hex orkb_021.bin

01 строка: 020000020000FC удалена. Для atmega48 избыточная информация о записи адреса сегмента.
54 строка: 00000001FF удалена. Преждевременная запись о конце файла.

Первая и последняя строки несут служебную информацию. Наличие первой строки необязательно. Система AVR Studio при трансляции программы всегда добавляет в hex-файл первую строку именно такого содержания. Последняя строка — это стандартный конец для любого hex-файла.

Утилиту avr-objcopy можно скачать например тут, в составе ардуино студии. Или в составе продуктов Atmel. Ну или если совсем лень, то вот avr-objcopy.exe.zip.

[cy6]

Первый раз собирала этот замечательный контроллер на макетке.

Вот, как он выглядит

[свернуть]

Снова резать "весь этот мгтф" и опять держать все дорожки в уме, желания совсем не возникало. Но второй контроллер был нужен, и я нарисовала плату в Sprint Layout. Не только нарисовала, но и сделала. Заодно поучилась ЛУТу и приготовлению блюда из розе со вкусом лимона, на кухонной плите.

Может быть кому пригодится готовое работающее решение для односторонней платы с десятью перемычками.
Проект для SL6 keyb-mega48.rar
Фото готовой платы

[tnt23]

cy6, шикарно. Можно попросить выложить рисунок печатной платы в PDF?

[Trol73]

Вот ещё до кучи мой вариант платы.
Проект в EasyEDA: https://easyeda.com/editor#id=a808db...916eaf71b7b540



И в сборе


Только есть косяк в подписях выводов МК на шелкографии

[cy6]

Вот ещё до кучи мой вариант платы.

Под провода без разъема? Мне кажется, тем более можно было обойтись односторонней разводкой.
Маска и шелкография красивые. Как она наносилась, через сетку? Вроде бы, другие варианты приводят к неравномерному покрытию и пятнам.

Можно попросить выложить рисунок печатной платы в PDF?

Для распечатки под ЛУТ? keyb-mega48.pdf

P.S. Кстати, AVR-ICSP разъем внутрисхемного программирования не стала делать сознательно. При наличии панельки для меги (съемный чип), это не важно.

[Trol73]

Под провода без разъема? Мне кажется, тем более можно было обойтись односторонней разводкой.
Маска и шелкография красивые. Как она наносилась, через сетку? Вроде бы, другие варианты приводят к неравномерному покрытию и пятнам.

Всё гораздо проще - платы заказывались в Китае Кстати, если кому надо, они выложены на барахолке.
Один большой разъём делать не стал потому, что не представлял себе его распайку, если есть какой-то стандарт. Ну и не хотелось иметь дело с двурядными разъёмами (и, как следствие, шлейфами). Тем более. что платка задумывалась как полумакетная, на все случаи жизни (например, для адаптера PC клавиатуры в XT).
А ISP разъём - он очень нужен разработчику прошивок - постоянно втыкать-вытыкать AVR-ку - совсем не дело Обычному пользователю - да, скорее не нужен (особенно, если у него для этого вдруг заготовлен специальный адаптер).

[ABRAMKA0]

ткните носом в схему контроллера ps/2 клавиатуры, на плате орион-128.2 rev512.3 есть 4 резистора,конденсатор и диод.

[Stampmaker]

в самом первом посте этой ветки вложен архив orkb_01dr.zip в нём всё есть.
