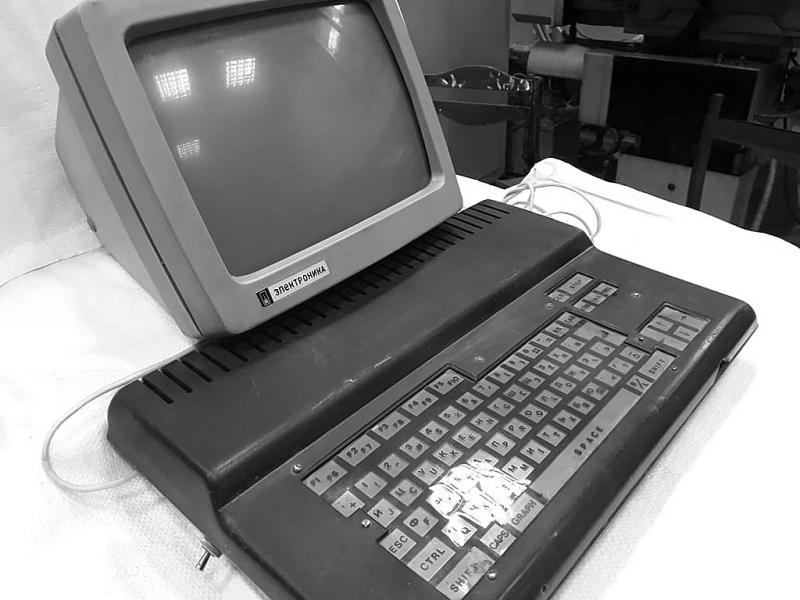

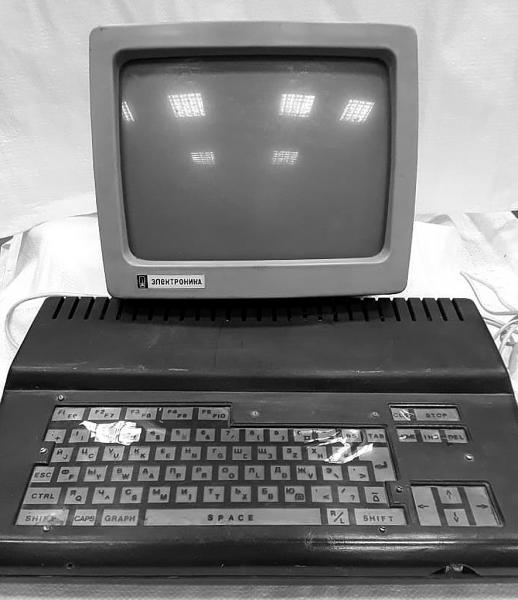

Нашлись фото очень убитой Омской "Радуги"
К сожалению и компьютер слишком повреждён, и фотографии низкого качества. Но это лучше чем ничего. Надеюсь владелец свяжется со мной и вышлет материал лучшего качества.
Беглый анализ:

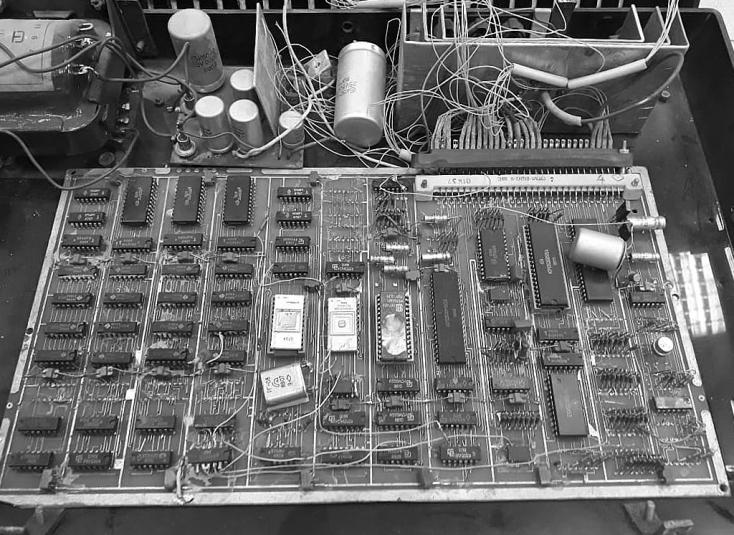

- Ряд микросхем тупо выкушен. Не хватает около 7ми микросхем.
- Некоторые корпуса заменены на планарные версии.
- напаяна доработка, слева внизу.
- На плате единственный разъем от которого идет разводка по корпусу.
- Три ПЗУ разной ёмкости в центре платы. "Зачем?" я увы не помню.
- Слева от ПЗУ стоят 16 микросхем динамической памяти.
- Справа от ПЗУ процессор, а справа от него два 55 порта, возможно, один клавиатура (периферия) другой звук.
- Рядом похоже на 2 штуки ВИ53. Одна на звук другая (вероятней) на принтерный интерфейс. Просто на сколько я помню, в техникуме тогда все устройства были с токовой петлей.
- Виден операционный усилитель в металлическом корпусе.
- Справа внизу виден кластер резистивных ЦАП для звуковой системы.
- Слева вверху (возможно) двух-портовая память палитры. Три штуки по 4 бита каждая (12 бит). Но точнее сказать не могу.
- Видно что корпус сделан из оргстекла и окрашен снаружи.
- Радиатор охлаждения БП сделан или листового метала студентами.
- Сам БП на стандартном трансформаторе.

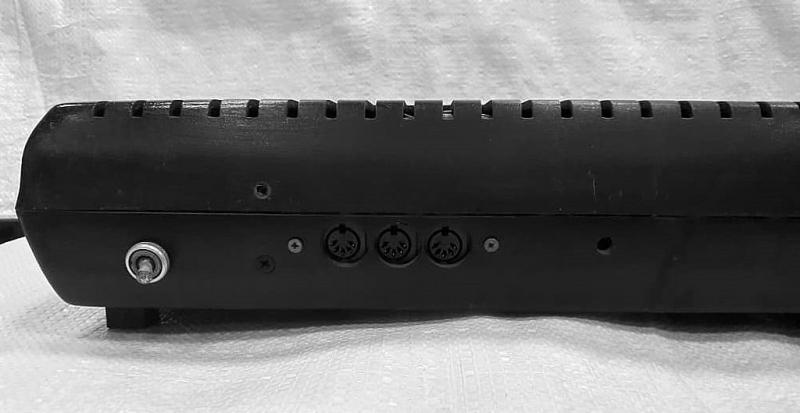

- На задней стенке три разъема: звук, магнитофон, и принтер.
- Еще есть фото обратной стороны клавиатуры но разрешение 150х150 точек.
- Тумблер слева скорее всего питание.
- Функцию тумблера на задней панели не знаю.
Поправка: Наверное все-же одна ВИ53 и одна 51
Последний раз редактировалось Sherlock; 26.02.2019 в 10:54.
А кроме "похоже на 2 штуки ВИ53" почему Вы решили, что это клон Специалиста? На Специалисте клавиш Caps, Shift, Ctrl и Esc никогда не было. Почему всего 5 функциональных клавиши, остальные надписи не видны. Нигде не написан тип процессора, кроме ПЗУ не упомянуты ещё какие 24 выводные микросхемы. Очень плохие фото - зачем выкладывать фотографии сюда на форуме? Тут они жёстко уменьшаются и в размере и качестве. Пользуйтесь такими хостингами фотографий и оттуда вставляйте ссылку.
Последний раз редактировалось fifan; 25.02.2019 в 20:07.
Этот компьютер моя дипломная работа.Сообщение от fifan
И что с того? Может прочитаете хотя бы первый пост всей этой ветки, там есть информация о Радуге.
Двух-портовая память.
Смысла нет, фотографии очень плохие в оригинале.
Последний раз редактировалось Sherlock; 25.02.2019 в 20:13.
И что? Ну кроме ВИ53 никакие типы микросхем не указаны. Ну и как можно назвать клоном компьютер в единственном экземпляре? Так, проба развести схему на большой плате по своему. Если бы им пользовалось энное количество пользователей. Был такой компьютер Эрик, но кроме самого автора ни у кого его не было. Мы его тоже назовём клоном?
- - - Добавлено - - -
А я не считаю Радугу клоном Специалиста, полностью другая архитектура, скорее MSX архитектура. Да ещё и AY звуковой чип.
Есть схема?
- - - Добавлено - - -
Были тут на форуме упоминания о компьютере Радуга. Они почему-то были в Спектруме, хотя я бы причислил этот компьютер к рубрике Отечественные компьютеры/Разное.
Гениально!
Такого чипа в Радуге нет, как и нет видео-процессора от MSX. Но кодирование цвета и палитра аналогична одному из режимов VDP.
Это "Специалист" + "цветная графика" + "трехканальный звук" + "Новое ПО".
Нет. И до сегодняшнего дня не было фотографии
Последний раз редактировалось Sherlock; 25.02.2019 в 20:28.
С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию
Тут расписан компьютер Радуга, всё же это не Специалист. На базе Специалиста создали новый компьютер, я так думаю утратилась совместимость со Специалистом. Наверное и программы для него новые были написаны.
Последний раз редактировалось fifan; 25.02.2019 в 20:37.
Можно и так сказать.
Не полностью утратилась. Возможно даже вообще не утратилась. Думаю если и требовалась модификация программ Специалиста то в основном касательно клавиатуры. К примеру раскладка клавиш в матрице была иной. Порты ввода вывода, карта памяти, графический экран должны совпадать со Специалистом.
Последний раз редактировалось Sherlock; 25.02.2019 в 20:44.
Схемы нет, фотографий нет. Что будем обсуждать?
Кроме того, что появились фотографии, обсуждать действительно нечего.
На фотографиях все же видны: корпус, размер платы, количество микросхем. То есть, не смотря на качество снимков, в них хоть какая то информация есть.
И кому то, но точно не Вам, это может быть интересно. А кому не интересно, он не станет читать, а уж тем более комментировать.
