Орион-128: Сборка и настройка компьютера

[BYTEMAN]

Сорри, что долго не появлялся. Был неделю в Москве. Оффтоп: город просто супер! Остались очень хорошие впечатления. Особенно там инет очень быстрый

В общем, плата уже вытравлена. Осталось просверлить отверстия. В моему удивлению, на просвет все отверстия сошлись!!! Скоро начнём собирать

[Advertiser]

[Error404]

В моему удивлению, на просвет все отверстия сошлись!!! Скоро начнём собирать

Графические файлы, с которых делаешь, опубликуешь?

[BYTEMAN]

Графические файлы, с которых делаешь, опубликуешь?

25,5 Mb одна сторона. Боюсь, не получится.

[Error404]

25,5 Mb одна сторона. Боюсь, не получится.

Это в каком же формате? Конвертни в монохром с минимумом градаций

[BYTEMAN]

Плата сейчас выглядит вот так:

[andreil]

Плата сейчас выглядит вот так:

Вау! Прям как с завода!
А дырочки совпали?

Жалко, я в ближайшие полгода не смогу купить такой кусок текстолита, а так бы тоже уже была плата

[BYTEMAN]

По краям только расхождение в 1-1.5 мм. На основном поле всё получилось классно.

А текстолит я с Цветотрона свиснул

[KingArthur]

Круто у тебя плата получилась.
Хотя расхождение в 1-1.5 мм многовато. Но с утюгом по другому ни как. У меня тоже такая беда была. Пришлось делать с помощи фоторезистента.

Кстати советую тебе все дорожки тестером на замыкания и разрывы проверить
Иначе потом заморочка большая будет. (проверять дорожки со стороны елементов)

проверку я делал так:

Отпечатал ове стороны платы на бумаге серым цветом, и после того как я проверил дорожку на плате, закрашивал эту же дорожку на бумаге темным цветом и.т.д
Таким образом будет уверенность уто все дорожки проверил

[BYTEMAN]

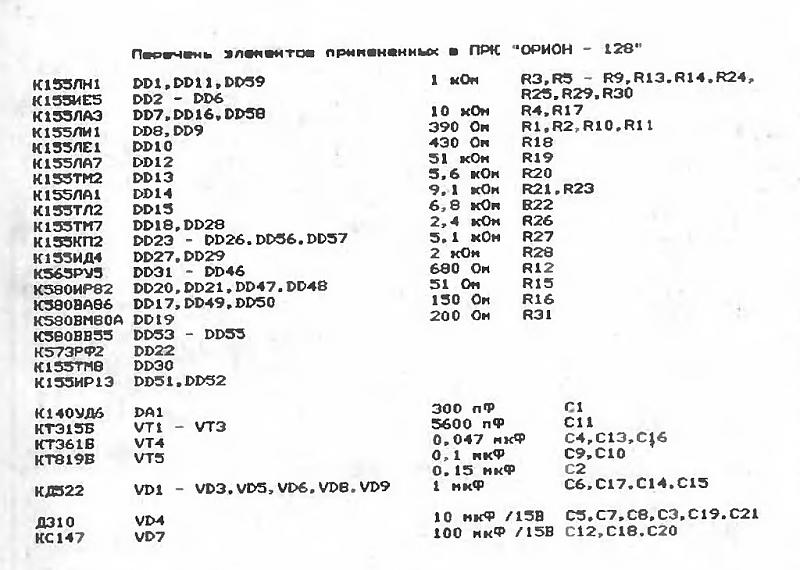

Достал ещё один полностью собранный вариант Ориона. Кста, недособранную плату я собрал но проверить всё не могу: нет клавиатуры.

[BYTEMAN]

Достал клаву и ром-диск. На платах стаят очень плохие панельки, постоянно при малейшем прикосновении к плате зависает и всякая ерунда на экране вылазит. С клавой тоже проблемы: курсор бегает по экрану как бешеный. Может, тоже в панельке дело? Ром-диск запустился, загрузилась ОРДОС 4.0, но из-за клавы ничего, кроме => ? я не увидел.

В общем, теперь у меня есть 2 ориона, и одна чистая платка без отверстий. Платку, если кому надо, могу обменять на что-нить (или на крайняк продать), а что с первым орионом делать не знаю. Прошу помочь как-нить по запуску второго ориона (того, что с клавой).
