Универсальный контроллер PS/2 клавиатуры для компьютеров с матричными клавиатурами.

[Xrust]

Мне кажется я нашёл причину моих мучений ;-)
Надеюсь будет видно

Нет, ничего не замечаю.
Неужели непропай? Как всегда, у последнего лапка соскакивает...

- - - Добавлено - - -

Сейчас специально взял и спаял такой же PLCC контроллер. Мне стыдно, но новую серию фиолетовых плат PLCC я на собираемость не проверял. Впрочем, изменение там были только одно - резистор R1. Плата с первого раза не заработала, глючила, были ложные срабатывания. Тщательно отмыл китайский флюс, который остался под PLCC панелькой. Снова глюк. На этот раз не той стороной матрицу воткнул в панель. Нагрелась, но не сгорела. Поставил правильно - работает.

[Advertiser]

[TomaTLAB]

Нет, ничего не замечаю.

25-ая лапа

[Xrust]

TomaTLAB, точно, тоже заметил.

[Egal]

25-ая лапа

Приз в студию!
Кстати это DATA ;-)

- - - Добавлено - - -

точно, тоже заметил.

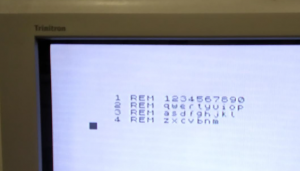

Но вот беда. Подключил всё - работает! ура! Кроме D4, все кнопки на этой линии не нажимаются. Все остальные отлично работают!
Смотрю - не туда подпаял проводок, нечётная линия то у двойной гребёнки вверху. Перепаял. Включаю - болт. Вообще.
Ни одна кнопка не работает вообще Пытаюсь замкнуть проводком Д0 и А14 - тот же болт.
Спалил АП5 или ИР23? Но так же не бывает

- - - Добавлено - - -

Спалил АП5 или ИР23? Но так же не бывает

Нет, клавиатура впорядке. Контроллер молчит. Шож так не везёт то

- - - Добавлено - - -

Отцепил контроллер, только А8-А15 линии, клавиатура работает. Покрайней мере Enter и space нажимается
Цепляю обратно не работает. Ничего не греется. Микросхема ключей холодная как судак.

Кстати -

но новую серию фиолетовых плат PLCC

На jlcpcb.com заказывали?
Я бы пару изменений внёс - пошире отверстя для электролита разнёс (хотя сейчас 47мкф стоит, но может и такие и такие сделать).
И панельку PLCC - хочешь паяй на плату, хочешь в панельку. Паять её то ещё удовольствие

- - - Добавлено - - -

Ха, начал давить на все кнопки клавиатуры - как на рояле - и она заработала.
Какая-то кнопка сброса контроллера есть?
Все кнопки пашут как нефиг делать.


Что делать и кто виноват?

- - - Добавлено - - -

Ещё вопрос, на обычной клавиатуре вторая нажатая кнопка (первую нажали - и не отпускаем - что-то печатается) вызывала её нажатие и печать то что под ней или вообще ввообще прекращается?
Не могу сейчас проверить на обычной клавиатуре

[Egal]

Стабильное проявление, включаю на холодную - контроллер не работает.
По всем кнопкам разом пожмакаешь - начинает нормально работать.
Чудеса.

[nemo]

Чудеса.

Ээээ а резистор 10К на ресете меги запаян?

[Egal]

Ээээ а резистор 10К на ресете меги запаян?

Конечно. Может поменьше впаять? 4.7К или что-то вроде того.

[nemo]

По даташиту вроде 10к... С питанием все нормально?

[Egal]

С питанием все нормально?

Замерял - 5 вольт, под нагрузкой

- - - Добавлено - - -

Да, нашёл про 10К

По даташиту вроде 10к...

- Pull-up resistors on the dW/(RESET) line must not be smaller than 10k

- - - Добавлено - - -

И панельку PLCC - хочешь паяй на плату, хочешь в панельку

Для них же есть SMD панельки, я то про "игольчатые" подумал. Так что вопрос снимается
Дорожки может по ширее, или по ширше.

[Xrust]

Стабильное проявление, включаю на холодную - контроллер не работает.
По всем кнопкам разом пожмакаешь - начинает нормально работать.
Чудеса.

Возможно, где-то флюс плохо отмыт.

- - - Добавлено - - -

Ещё вопрос, на обычной клавиатуре вторая нажатая кнопка (первую нажали - и не отпускаем - что-то печатается) вызывала её нажатие и печать то что под ней или вообще ввообще прекращается?
Не могу сейчас проверить на обычной клавиатуре

Матрица позволяет хоть все контакты замкнуть или разомкнуть. Тут важен алгоритм работы контроллера самой PS/2 клавиатуры. А она позволяет несколько клавиш нажимать. При нажатии клавиши пересылается скан-код нажатой клавиши, а при отпускании - префикс отпускания F0H и повторно скан-код отпускаемой клавиши.
