Если коротко - не такие!
Более развернутый вопрос надо искать кусками по всему форуму. Виной - упрощенная реализация видеосигнала в наших клонах,бедность иными словами(желание сэкономить на количестве микросхем).
Результат - не соответствие частот развертки , проблемы с длительностями импульсов, отсутствием гашения и прочим вещам. Причем для каждого клона - свой набор несоответствий. В робике для экономии корпусов - применили формирователь некоторых сигналов на микросхеме программируемой логики РТ4. Это позволило сократить и так большое число корпусов.

Вот рассказ про переделку видеоформирователя под стандарт пентагона и кварц 14 Мгц.
http://zx-pk.ru/showthread.php?t=21041
Это будет не совсем стандарт но как минимум все заточенное под Пентагон - заиграет своими красками.

[dr-nimnul]

Наконец то я победил дефект в виде артефактов начертания шрифтов. Оказался залипон (не видимая внешне воообще!!! перемычка между выходами D25 - регистр на запись информации в видео ОЗУ).

Померял частоты развертки с кварцем 13.875. Получается строчная частота 16372 Гц, кадровая 53 Гц.
Мягко говоря далеко от нормы. Но мой ЭЛТ телик (из последних, с видеопроцессором - такую гадость вполне хавает)

- - - Добавлено - - -

Может потому и ЛСД телики зачастую не показывают - кварцы в начале 90х лепили какие были.

Есть у кого кварц на 13.4 мГц???

[balu_dark]

Смотри в Imrad - там много было кварцев или на Караваях забыл как магазин назывался но он типа даже с интернет магазином - радиомир вроде.
Ну не знаю как отношение к иногородним магазинам - рекомендую Днепропетровский Voron.dp.ua и Харьковский Kosmodrom. По Киеву была еще парочка крупных магазинов но счас не вспомню уже.

[Egorka]

Тогда пожалуй начну с кварцев.

[creator]

Восстанавливаю Робик, купленный на Молотке задёшево после вандалов — выдрали ПЗУ, системный разъём, кондюки. Был таким, стал таким:

Запустил, память исправна, гонял тестом Жучкова. Но строение экрана несколько странное:


В какое место схемы обратить внимание?

- - - Добавлено - - -

С C16 я конечно перестарался — влупил туда 0.1мкФ, а надо 750пФ. Это из-за него.

[creator]

[dr-nimnul]

Поставил вместо кварца на 13875 кварц на 13500.
Если с первым телевизор (ЭЛТ) синхронизировался, но картинка подергивалась на пределе срыва синхронизации, то со вторым- все стало четко.
Загрузка с магнитофона, в т.ч. из программы K7zx - не пострадала.
Но вот только почему чстрочная частота соответственно 15997 и 15920, хотя разница должна быть больше?
Мерялось электронносчетным частотомером с опорной 32768.

- - - Добавлено - - -

И по поводу компаратора в Робике.
Рекомендую точно настроить осциллографом, при его наличии.
Смотрим сигнал на выходе СА3. Крутим подстроечник на входе компаратора. На магнитофонный вход не подключено ничего.
С одном крайнем положении будет лог 0. В другом - лог 1. На очень узком промежутке - на выходе появляется шум.
Именно в таком положении необходимо завиксировать шлиц подстроечного резистора.
После этого стало успешно грузить программы из К7zx.

[doomer72]

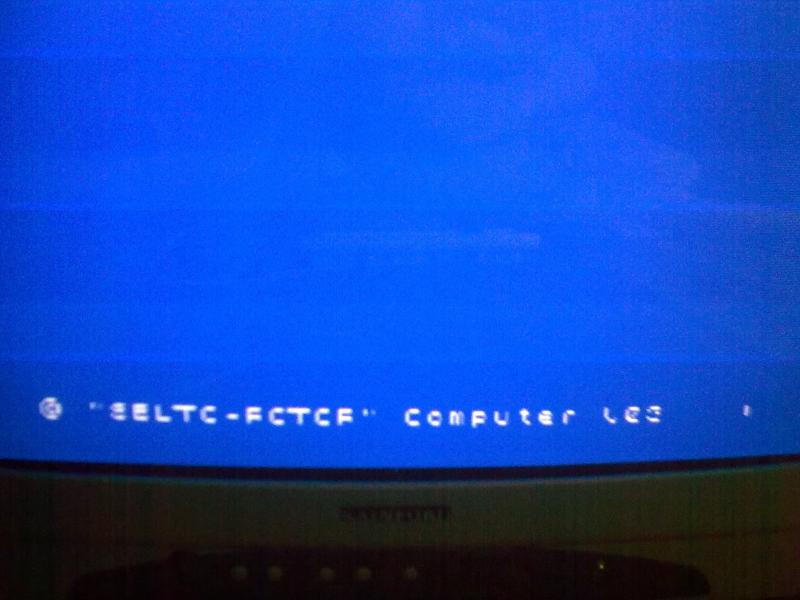

Помогите, какая то беда случилась с моим гробиком! Включаю сегодня, а на экране вот такая фигня, буквы не полностью пропечатаны, справа атрибут вылез, когда нажимаешь любую клавишу, экран становится белым.


- - - Добавлено - - -

Поработал немного, стало нормально, начал грузить программу, опять началось мельтешение, выключил, включил, вроде опять нормально, но ненадолго.

[dr-nimnul]

Помогите, какая то беда случилась с моим гробиком! Включаю сегодня, а на экране вот такая фигня, буквы не полностью пропечатаны, справа атрибут вылез, когда нажимаешь любую клавишу, экран становится белым.
Поработал немного, стало нормально, начал грузить программу, опять началось мельтешение, выключил, включил, вроде опять нормально, но ненадолго.

Если в какие то моменты все становится хорошо - значит где-то непропай или короткое.
Вскрываешь корпус , чистишь чистой сухой зубной щеткой в районе длинных регистров (ИР22) на чтение из видеопамяти, возле всех ру-6х. Как вариант - процарапываешь тонкой иголкой между выводами микросхем (всех) в указанных местах.

[dr-nimnul]

Я, наверное, многого хочу, но хотелось бы под Робик схему и плату под ЛУТ, для расширения памяти путем замены РУ5 на 41256 и установки AY.
Ну, на худой конец - проверенную схему, как это есть под ленинград.
А то лежит у меня большая стопка одних и небольшая - других микросхем, а руки чешутся.
Если что - коротких симмов тоже есть россыпь.
Согласен даже на 4 внешних 62256 или 2шт 62512, надерганных из кеша.
