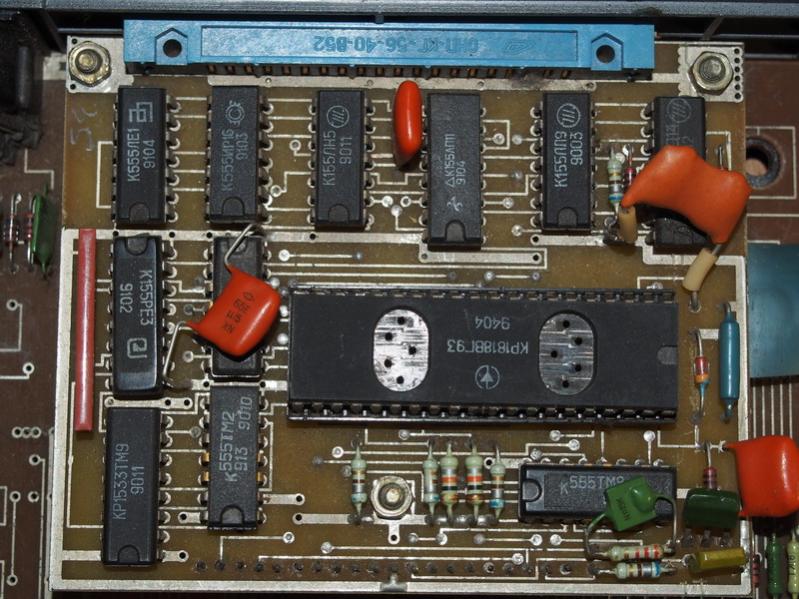

Помогите определить распиновку контроллера дисковода в Форум БК-010-Турбо.
Может схема есть подобная, где можно понять с каких микросхем какие сигналы брать.
Вид для печати
Вложение 59549
Помогите определить распиновку контроллера дисковода в Форум БК-010-Турбо.
Может схема есть подобная, где можно понять с каких микросхем какие сигналы брать.
JNipper, к другому компьютеру этот контроллер не подцепишь, т.к. у форума сигнал /DOS формируется на основной плате.
вечером дома посмотрю, сигналы я вызванивал (на разъем которые идут).
шлейф на флоп там обычный прямой идет.
Да, мне к другому и не надо. Хотелось бы к этому подключить дисковод. И, если есть возможность, посмотрите пожалуйста, у меня самый большой конденсаторЦитата:
Сообщение от AHTuXPuCT
,который на картинке вверху-справа, одна нога в воздухе висит.
Может, ещё подскажете по одной проблеме: На выходе красного цвета напряжение около 4 вольт. Если я подключаю, вся картинка становится красной. Заменил все выходные транзисторы 5 штук. До этого на красном цвете не было ничего. Пытался проследить как идёт сигнал с Т34ВГ1, на какие детали, он уходит на 2 микросхемы(Ир23 и ещё одна, щас не помню уже). Со стороны разъема тоже проверял детали по цепи, диоды резисторы, и 2 транзистора, которые слева на плате.
Какие детали ещё можно проверить? Может можно с Т34 сигнал напрямую взять? Очень уныло без красного цвета(, всё синезеленое.
