В общем я запутался в куче версий, решил сделать кое какой список, потомучто тем очень много и в некоторых по несколько похожих или даже разных версий.
Я решил собирать вариант в dip с кодером. Потомучто часть деталей было, dip проще разводить переходы да они и дешевле, ну а кодер потомучто не хочу ещё одну плату.
Думал я долго, сначало над платой, потом текстолит купить негде было, теперь вот наконец начал собирать и оказалось что появились новые версии.
Поправьте кто знает в чём различия версия в плане функционала. То что другая прошивка под другое железо это функционал не сильно меняет.
2007.12.08 syd

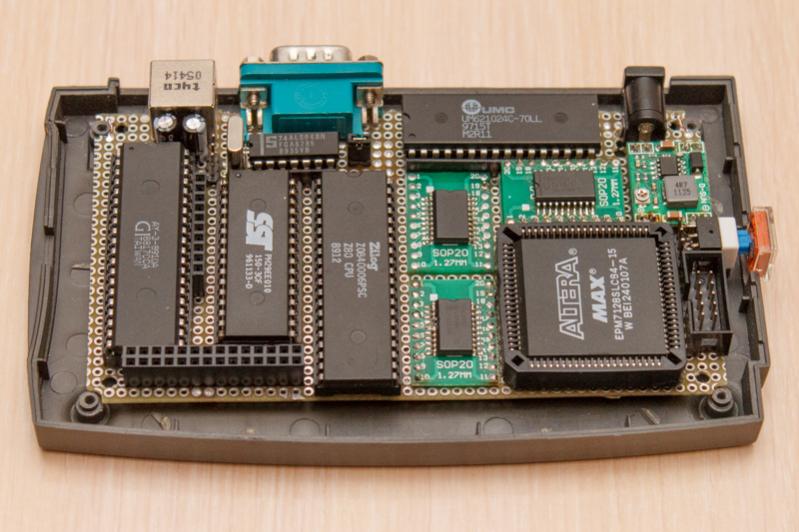

Speccy2007 v1.00
Проект похоже в Proteus, в 8 версии открыть не смог.
Размер платы 133x110мм
http://zx-pk.ru/attachment.php?attac...1&d=1447058258
http://zx-pk.ru/threads/6679-speccy2007-v1-00.html
2009.04.25

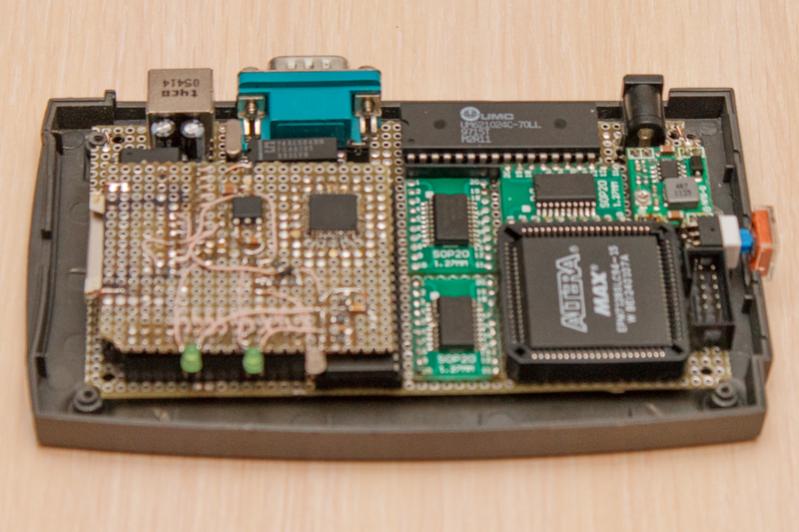

Доработка на плате до Speccy2007 v1.06 (128 + AY + TRDOS)
http://zx-pk.ru/attachment.php?attac...1&d=1447059006
http://zx-pk.ru/threads/10316-speccy...ay-trdos).html
2010.01.22 zst

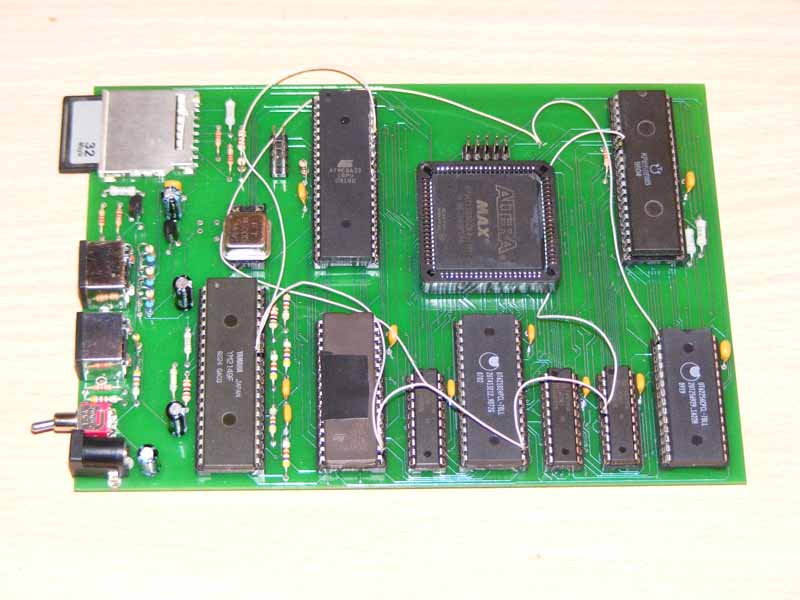

Speccy2007 128K - одноплатный вариант
Заменена ПЛИС . 2 варианта плат.
Плата в спринте, cхемы нет.
Где чьё попробуй разбери.
http://s41.radikal.ru/i092/1108/76/98c08a2ed111t.jpg
http://zx-pk.ru/threads/11890-speccy...j-variant.html
2010.03.03 elker
http://i061.radikal.ru/1003/0d/01f3ebe0bbdct.jpg
http://zx-pk.ru/threads/11890-speccy...l=1#post270903
2010.05.08 Ljubitel
Плата на основе схемы 1.06 , только собрано на одну плату.
Проект в альтуме.
Похоже это первая полная схема 128K AY версии.
В схеме указана MEGA16, хотя должно быть MEGA32.
http://zx-pk.ru/attachment.php?attac...1&d=1447059930
http://zx-pk.ru/threads/11890-speccy...l=1#post282058
2012.03.01
Speccy2007 128K rev.1.2 2012 by elker
Распаян PAL кодер.
ОЗУ SMD.
http://zx-pk.ru/attachment.php?attac...1&d=1447062011
http://zx-pk.ru/threads/18316-speccy...-rev-2012.html
2016.04.03 .jackson
Вариант speccy2007 128k + TR-DOS с одной микросхемой ОЗУ.
Вместо ОЗУ стоит регистр и если ОЗУ брать от кэша со старого компа, то экономия места почти никакая.
Есть схема в диптреси, чертежей платы в доступе нет.
http://zx-pk.ru/attachment.php?attac...1&d=1459710567 http://zx-pk.ru/attachment.php?attac...1&d=1459710602
http://zx-pk.ru/threads/10316-speccy...l=1#post865934
проект на гите
