Собственно есть схема из книги "Периферия своими руками" (скан взят с Virtual TR-DOS)
https://i.ibb.co/N7kQXtS/Screenshot-...1-224013-2.png
Но в скане видимо потерялись некоторые значения элементов.:v2_conf3: Просьба помочь с этой схемой либо предложить другую с таким же функционалом.

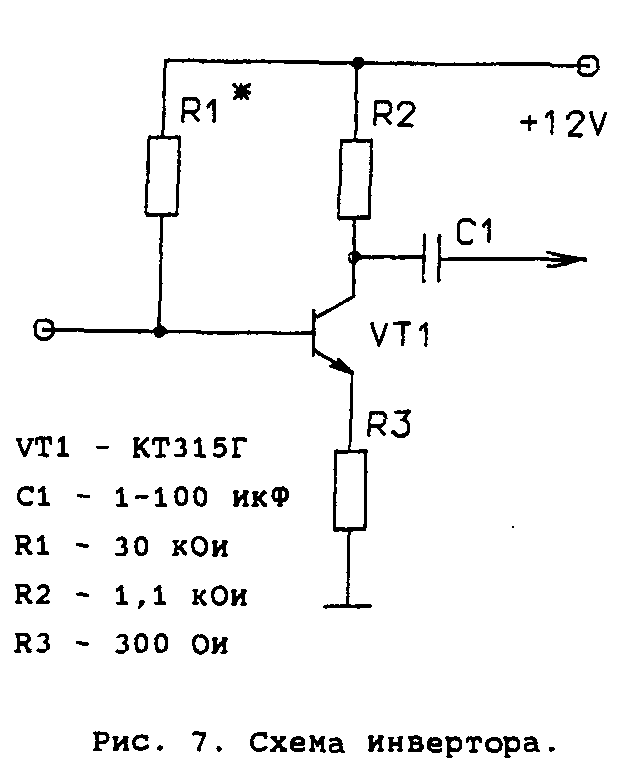

Сканировать надо всю книгу. Схема инвертора там точно есть:
https://i.postimg.cc/26tXBgX9/periferiya-7.png
Что касается функционала, то точно надо Y/R-Y/B-Y (YUV) или нужен YPrPb/YCrCb?
Нужно чтобы подключалось к мц-2 через синий и красный цветоразностный сигналы и яркостного сигнала, скорее всего это и есть YUV
Уже отвечал в соседней ветке, что схема эта у меня не заработала. Я её собирал ещё в 90-е и подключал к МЦ-3. Но тогда я был маленький))), не всё понимал ещё. А сейчас я вижу несколько ошибок. Насчёт YUV, YPbPr, R-Y B-Y: все эти сигналы объединяет одно - это пропорции и принцип передачи цветов. Разница между ними в том, что они являются частью разных систем. R-Y, B-Y - это цветоразностные сигналы систем PAL и SECAM, YUV - это NTSC, а YPbPr - это не часть чего-то, а полноценный аналоговый интерфейс.
