"Элара-Д" 48к(Е34ВГ1)+BDI(TR-DOS 5.03) поиск схем

Приветствую всех!!!
Стал обладателем данного спека - БПК "Элара-Д" 48к(T34ВГ1)+BDI(TR-DOS 5.03) 1995г.в.
Достался он в исправном состоянии (ну почти весь исправен). Есть много вопросов с работой дисковода - МС5313.
На руках только четыре дискеты 5.25 и только одна читается по команде List, остальные зависают на трек 0 сектор 9 (ну или как то так). Как проверить работу данного дисковода так и не придумал - дискету записать негде, рабочую взять для проверки не у кого.
Подскажите что должно произойти при нажатии кнопки MAGIK?
Есть мысль заменить 5.25 на 3.5, но останавливает отсутствие на руках схем (в интернете так и не удалось найти).
Может тут есть у кого схемка или может видел где - поделитесь плиииз.

Скрытый текст

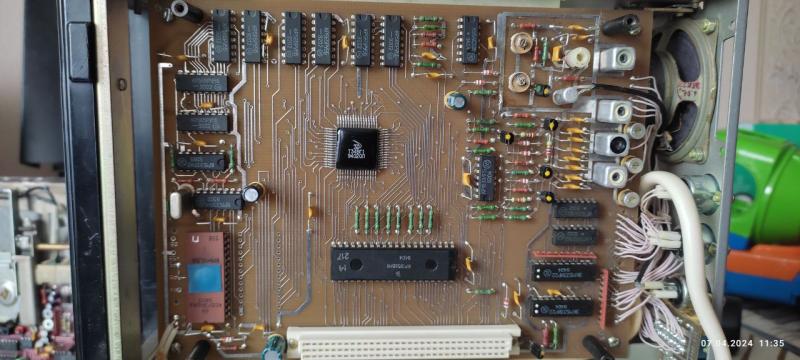

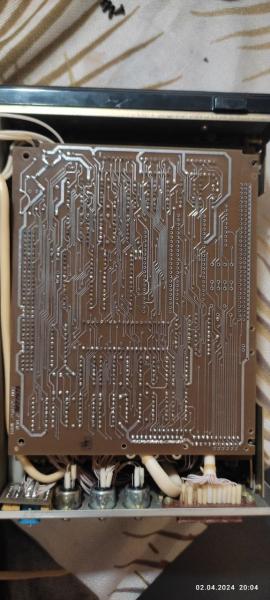

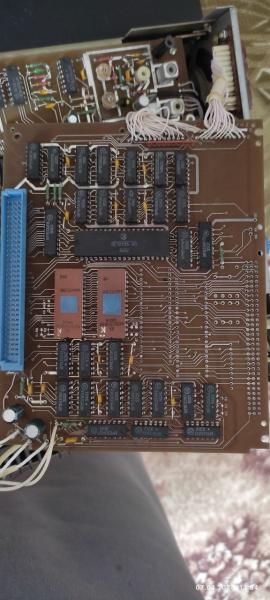

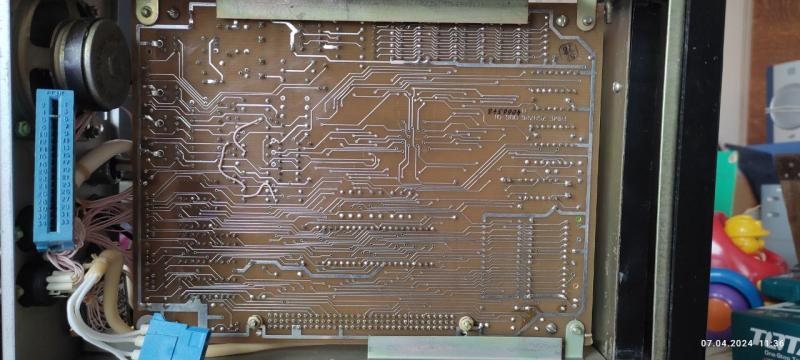

Вложение 80620Вложение 80621Вложение 80619Вложение 80622

[свернуть]

Цитата:

---

Сообщение от aniSKY

Есть много вопросов с работой дисковода - МС5313.
....
Как проверить работу данного дисковода так и не придумал - дискету записать негде, рабочую взять для проверки не у кого.
Подскажите что должно произойти при нажатии кнопки MAGIK?
Есть мысль заменить 5.25 на 3.5, но останавливает отсутствие на руках схем (в интернете так и не удалось найти).

---

Данный дисковерт, не самый лучший вариант с которого стоит начинать.
Опять же, не все 5.25' дискеты одинаково полезны. Если не изменяет склероз, подходят только двойной плотности.
Учитывая что читает хотя бы одну дискету, условно можно считать привод рабочим. Остальные дискеты, могут иметь иное смещение нулевой дорожки. И шаг между ними.
При нажатии магика, на дискету должно записываться состояние (некое подобие снапшота в эмуляторе).
Подключение 3.5' дисковода имеет некоторые особенности, но в принципе ничего сложного. Он должен уметь работать с дискетами пониженной плотности (наличие концевых переключателей детекции окошек на дискете). Также не лишним будет наличие перемычек на плате (позволяет как правило выбрать букву привода).

Цитата:

---

Сообщение от null_device

При нажатии магика, на дискету должно записываться состояние (некое подобие снапшота в эмуляторе).

---

Данная процедура выполняется независимо в каком режиме сейчас комп (SOS48\TRDOS - SOS128 отсутствует ввиду наличия 48к памяти)? Я как не нажимал её -у меня что то тихо и глухо, дисковод не шолохнулся ни разу... Кнопку прозвонил тестером - замыкает при нажатии (проверил с учетом проводов от нее на контактах на плате). Подскажите в каком направлении копать.

Цитата:

---

Сообщение от aniSKY

Как проверить работу данного дисковода так и не придумал - дискету записать негде, рабочую взять для проверки не у кого.

---

отформатировать на нем дискету и посмотреть результат?
и да, подходят только DD дискеты, HD не подходят. первый внешний признак - у DD дискет вокруг центрального отверстия наклеено кольцо, у HD обычно нет.

Цитата:

---

Подскажите что должно произойти при нажатии кнопки MAGIK?

---

комп должен записать образ памяти на дискету, имя - @
но если дискета не читается - не знаю что произойдет.

Цитата:

---

Есть мысль заменить 5.25 на 3.5, но останавливает отсутствие на руках схем (в интернете так и не удалось найти).

---

отличий в подключении 3.5 и 5.25 - нет. распиновка та же. единственный момент - практически все 3.5 настроены как DS1, то есть будут диском B. и не на всех есть перемычки для оперативного переключения (хотя на многих перемычки запаяны, паяльником переключается на раз)
еще - нормальный результат с 3.5 можно получить только с дискетами 720к - а их сейчас поискать надо. с 1.44 с заклеенной дыркой - результат непредсказуемый, от "не форматируется" до "через неделю не читается"

aniSKY, вроде как, без разницы включение того или иного ПЗУ. При нажатии кнопки, происходит "захват" машинного цикла (как правило, задействуется сигнал м1) и происходит обращение к процедуре в ПЗУ tr-dos. Через точку входа для записи @-файла. При этом, подразумевается что дисковый интерфейс уже иницализирован и на дискете достаточно места.

- - - Добавлено - - -

Можно попробовать с нечитаемыми дискетами, во время чтения командой list, пальцем осторожно подвигать блок головок по очереди к центру и краю. Если каталог tr-dos на них есть, что-то должно считаться.

Цитата:

---

Сообщение от null_device

При этом, подразумевается что дисковый интерфейс уже иницализирован

---

Необязательно.

creator, допустим, а потом, все ломается, при попытке организации области переменных tr-dos, после нажатия волшебной кнопки (ибо, дополнительно будет выполнена подпрограмма инициализации). А так, да - не обязательно.

Цитата:

---

Сообщение от aniSKY

Приветствую всех!!!
Стал обладателем данного спека - БПК "Элара-Д" 48к(T34ВГ1)+BDI(TR-DOS 5.03) 1995г.в.
Достался он в исправном состоянии (ну почти весь исправен). Есть много вопросов с работой дисковода - МС5313.
На руках только четыре дискеты 5.25 и только одна читается по команде List, остальные зависают на трек 0 сектор 9 (ну или как то так). Как проверить работу данного дисковода так и не придумал - дискету записать негде, рабочую взять для проверки не у кого.
Подскажите что должно произойти при нажатии кнопки MAGIK?
Есть мысль заменить 5.25 на 3.5, но останавливает отсутствие на руках схем (в интернете так и не удалось найти).
Может тут есть у кого схемка или может видел где - поделитесь плиииз.

Скрытый текст

Вложение 80620Вложение 80621Вложение 80619Вложение 80622

[свернуть]

---

А можно мордочку вашей Элары увидеть?

Спасибо всем за дельные советы и умные мысли!
По итогу ковыряния вечерком:
- удалось спаять переходник-удлиннитель шлейфа fdd из старого писюкового где были разъемы и под 3.5 и 5.25 флопари + перекрут на второй паре разъемов
- из найденных в закромах (дальних пыльных углах) 4-х 3.5 флопиков заработали нормально 3, на одном из них присутствовал переключатель 0-1 диск (сработал как А). Четвертый был с наклейкой 2.88 на морде - не срослось, а жаль, у него переключатель был на 0-1-2.
- из найденных на пыльных полках 8 дискет под 3.5 от форматировались 6. Командой LIST все прочитались на 3х флопарях.
- на нажатие кнопки MAGIC по прежнему никакой реакции - ну что же, буду лезть глубже в схемы.
Может кто натолкнуть на статью или ветку в форуме (а может и вкратце расписать) как подрубать два и более флопика (я так и не понял - перекрут на шлейфе это чисто ПЦ-шняя тема).

- - - Добавлено - - -

Цитата:

---

Сообщение от newart

А можно мордочку вашей Элары увидеть?

---

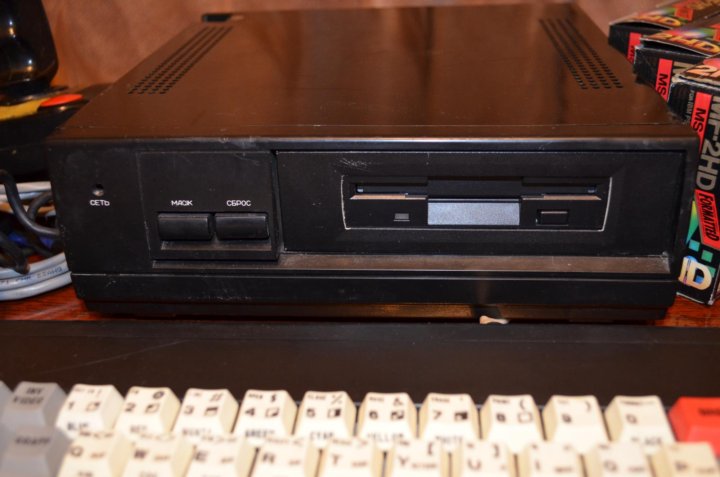

под рукой нету но в интернете нашел точь в точь, тока у меня 5.25 флопарь стоит
Вложение 80628

Цитата:

---

Сообщение от aniSKY

Может кто натолкнуть на статью или ветку в форуме (а может и вкратце расписать) как подрубать два и более флопика (я так и не понял - перекрут на шлейфе это чисто ПЦ-шняя тема).

---

подрубать тупо параллельно, прямым шлейфом. перемычки - 0=A, 1=B, 2=C, 3=D
перекрут на шлейфе ограничивает количество дисководов до 2 и требует доработок в схеме. некоторые новоделы сделаны под перекрученный шлейф, но думаю здесь не тот случай.
