Ленинград-1. Запуск. Настройка.

Добрый день.

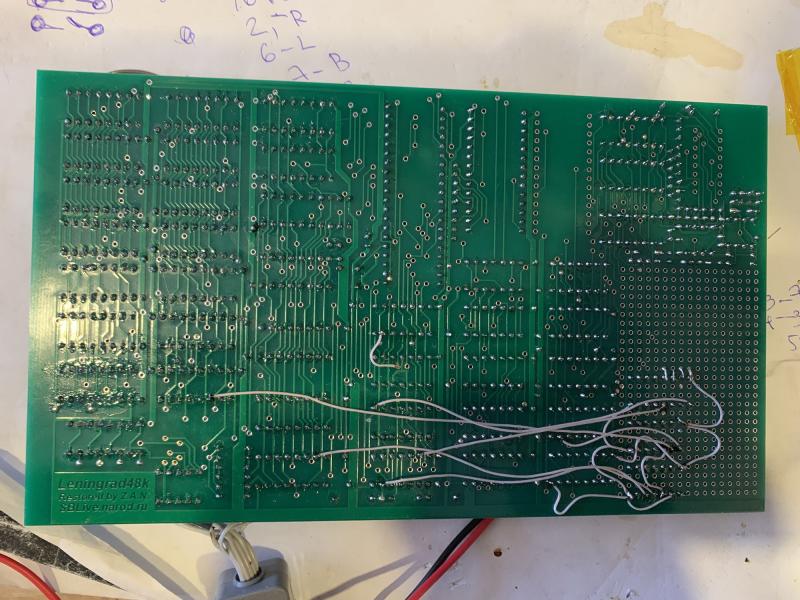

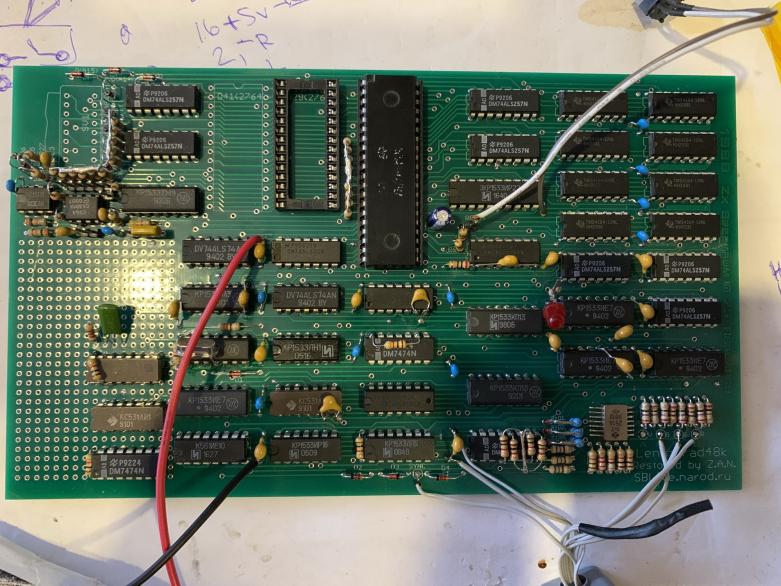

Спаял Ленинград-1.
Импортные и наши м/с.
По методичке сделал привязку черного, укорачивание строчного синхроимпульса на АГ3,

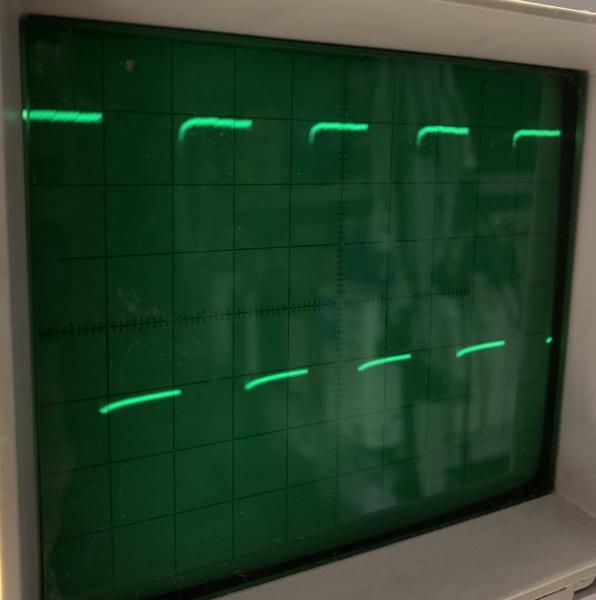

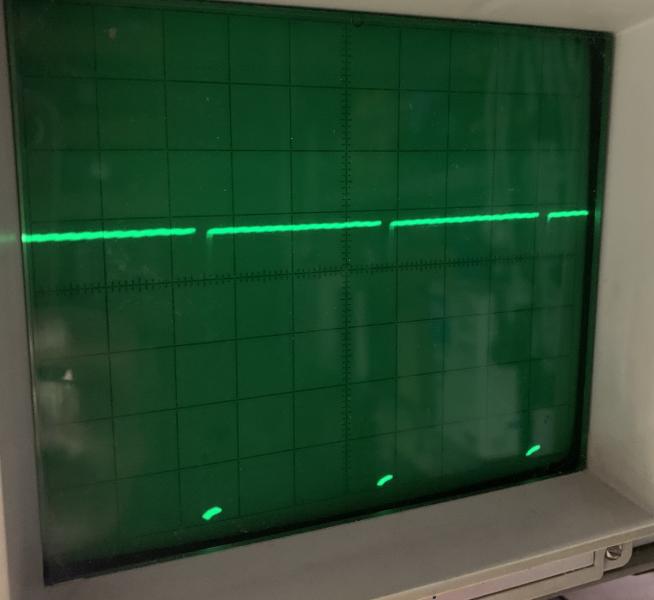

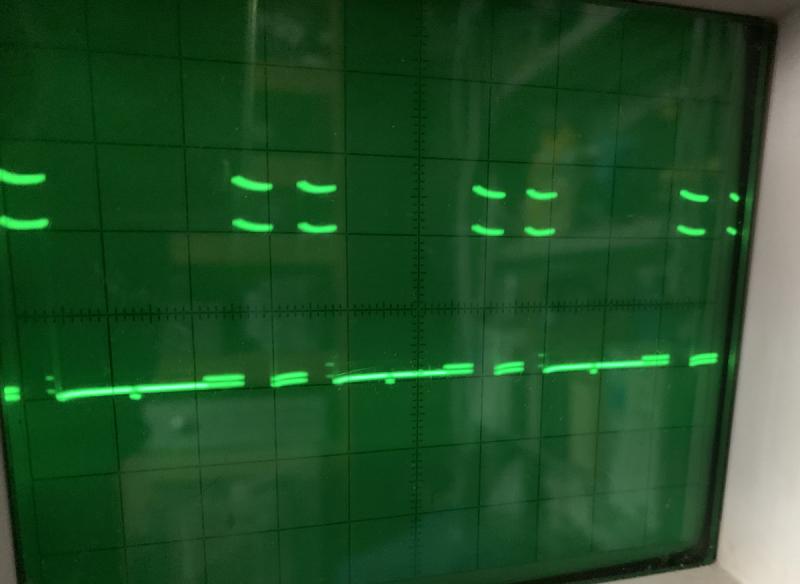

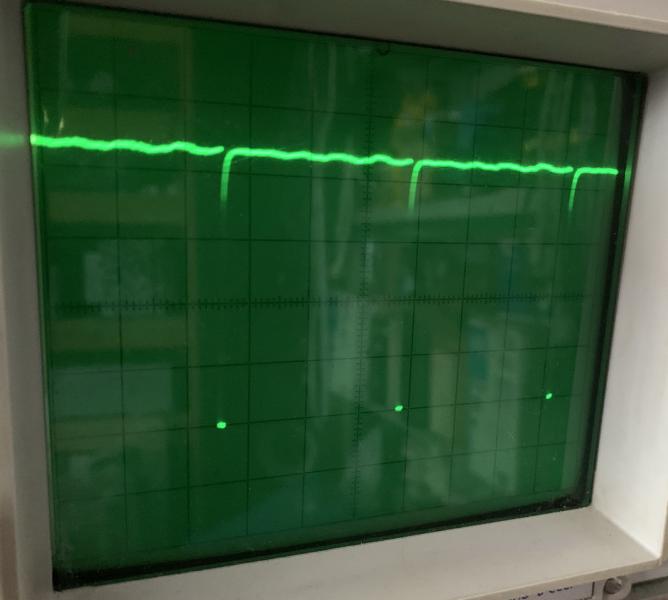

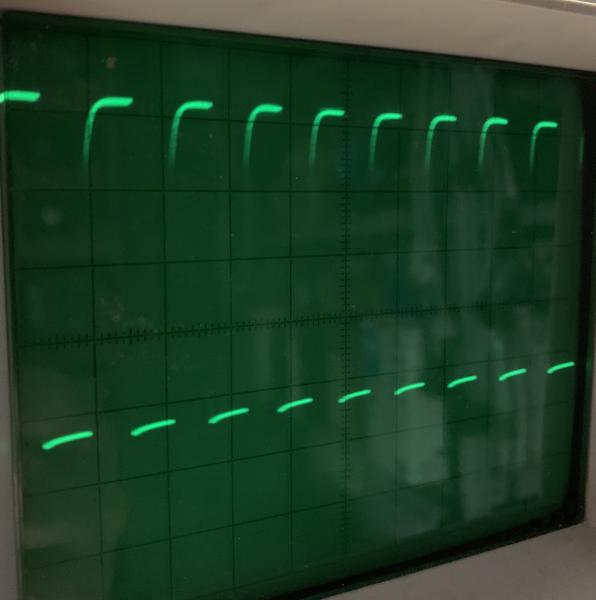

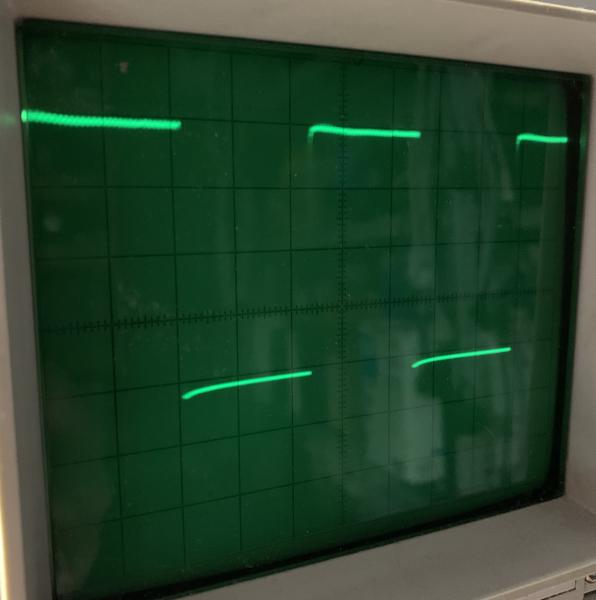

Осциллографом посмотрел по методичке 90ых годов - вроде все красиво.

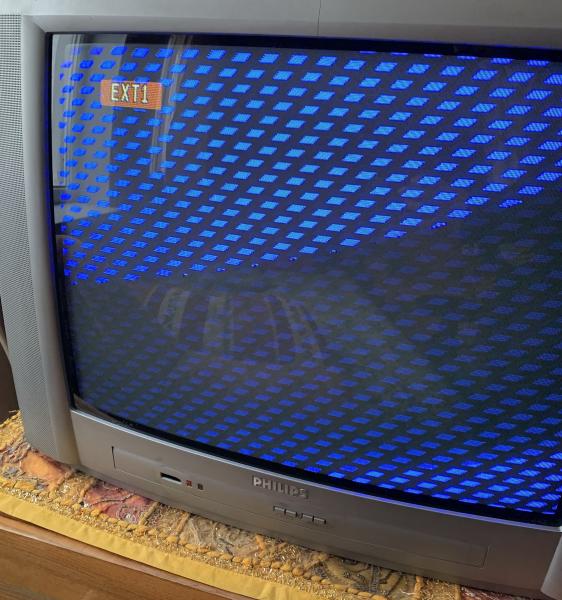

Но на телике что-то странное.
Подключаю через SCART к цветному ТВ.

Видео

Вложение 83491Вложение 83492

Что можно сделать для нормальной работы спека?
Куда смотреть и копать?

Цитата:

---

Сообщение от Pryanick

Осциллографом посмотрел по методичке 90ых годов - вроде все красиво.
Но на телике что-то странное.
Подключаю через SCART к цветному ТВ.

Что можно сделать для нормальной работы спека?
Куда смотреть и копать?

---

впечатление такое что на скарте RGB либо не открывается (на 16 ногу скарта открываюшее напряжение приходит?) либо в этом телике RGB просто нет (попадались и такие). либо резисторы в цепях RGB на плате не тех номиналов. что с размахом сигналов RGB на плате с подключенным к ТВ скартом?

опять же - можно вместо чистой синхры подать на скарт композитный сигнал - посмотреть хотя бы ч/б картинка проходит?

Цитата:

---

Сообщение от Serg6845

впечатление такое что на скарте RGB либо не открывается (на 16 ногу скарта открываюшее напряжение приходит?)

---

Приходит. Проверил тестером.

Цитата:

---

Сообщение от Serg6845

либо в этом телике RGB просто нет (попадались и такие).

---

Есть. Причем к этому же телевизору я Феникс подключал раньше - все работало четко.

Цитата:

---

Сообщение от Serg6845

либо резисторы в цепях RGB на плате не тех номиналов. что с размахом сигналов RGB на плате с подключенным к ТВ скартом?

---

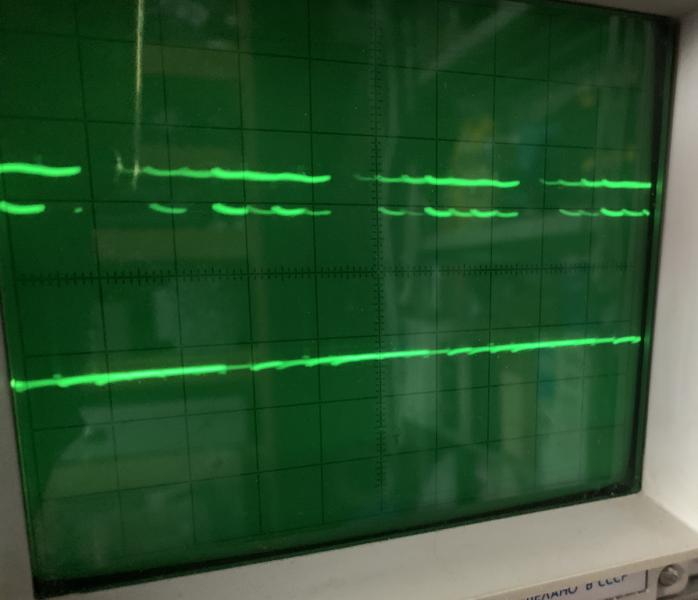

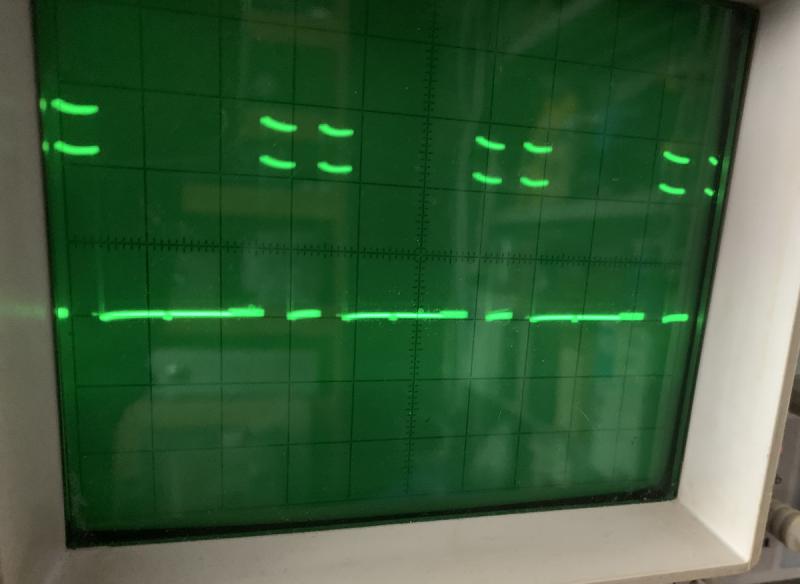

А вот тут в точку. На выходах 4/7/9/12DD36 размах 0.2v всего, а после повторителей - на уровне шума. Интересно.

Цитата:

---

Сообщение от Serg6845

опять же - можно вместо чистой синхры подать на скарт композитный сигнал - посмотреть хотя бы ч/б картинка проходит?

---

Композитный сигнал такого же уровня, как и RGB. И картинка не сильно отличается от предыдущей.
Синхросигнал нормальный - 4.3в примерно.
