Приветствую товарищи!

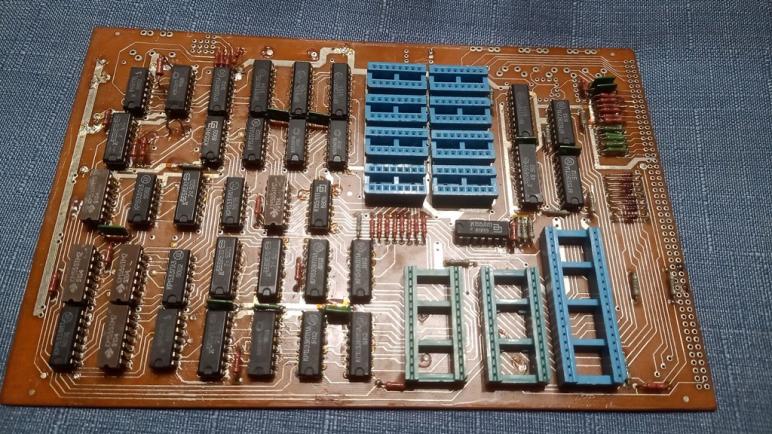

Помогите распознать платку! Знаю только, что куплена в Ташкенте в 1995 году. (Хотя это может ни о чём и не говорить)
https://zx-pk.ru/attachment.php?atta...9&d=1673163212
Вид для печати
Приветствую товарищи!
Помогите распознать платку! Знаю только, что куплена в Ташкенте в 1995 году. (Хотя это может ни о чём и не говорить)
https://zx-pk.ru/attachment.php?atta...9&d=1673163212
В прошлом году расследовал историю появления клона Рейд, одноименного завода в Самаре.Цитата:
Сообщение от Reistlin
В двух словах история такая - руководитель отдела ТНП завода ездил в москву на выставку в ВДНХ, там познакомился
с группой ребят из Ташкента, которые представляли свою разработку домашнего компьютера, и успешно ее продали заводу,
в результате чего, на свет появился компьютер Рейд.
Ваша плата подтверждает эту историю, сравните:
https://sun9-45.userapi.com/impg/mVF...99b&type=album
Похоже это оно! Очень и очень похоже! У вас схема есть? Прошивки ПЗУ? Если конечно не сложно!
Прошивки я еще не снимал, схемы нет. Общаюсь с диггерами, которые ползуют на завод Рейд, но пока конструкторскую доку найти не удалось.Цитата:
Сообщение от Reistlin
У директора ТНП с завода Рейд схемы понятное дело нет, да он и уволился почти сразу после запуска компьютера в серию.
Прошивки не снимали, по причине если не секрет?
В мае 2020 года я тут выставлял эту плату на опознание!
Скан платы представлен в различных видах...
https://i.ibb.co/7G9c9Pk/frontside-green.jpg https://i.ibb.co/ZWRKbKz/frontside-white.jpg https://i.ibb.co/tMjhR37/frontside-original.jpg
https://i.ibb.co/Q8vPHc4/backside-green.jpg https://i.ibb.co/KDM6h4B/backside-white.jpg https://i.ibb.co/D8xVKtT/backside-original.jpg
Их у меня было пять штук в различной степени собранности ... плата №2 была пустая... остальные ниже...
https://i.ibb.co/XSBG73v/758727-007-1.jpg https://i.ibb.co/fdHjRDt/758727-007-4.jpg https://i.ibb.co/SxNTLKs/758727-007-5.jpg https://i.ibb.co/BPptPjG/758727-007-3.jpg
Кстати, я по ним попытался воссоздать монтажную схему - может получится по топологии опознать, что это за версия ?!
https://i.ibb.co/93qGT73/frontside-montage.jpg
В моей версии есть небольшие отличия. Кварц в другом месте стоит например. Но вообще очень похожа. Схем у меня нет.
Две платы были куплены моим знакомым в Ташкенте в 1995 году. И схема к ним была и монтажка.
Знакомый этот, начал собирать платы. Собрал до состояния на фото. После не нашёл процессор и память, да и с ПЗУ не всё гладко в наших краях было тогда.
Сами мы из Красноярска. Можно было конечно с оборонки стырить, но с процессором сложнее.
В итоге платы недособранные легли на полку. Потом переезды, время шло... Платы то он сохранил, вот одну мне сейчас одал.
А схемы утеряны. Решили сейчас восстановить, в феврале думаем заняться восстанавливать.
И что то я смотрю в интернете глухо со схемами.
Но я так смотрю, это очередной клон Ленина, вроде как.
Хорошо бы отсканировать плату, и сравнить потом отличия от заводской.Цитата:
Сообщение от Reistlin

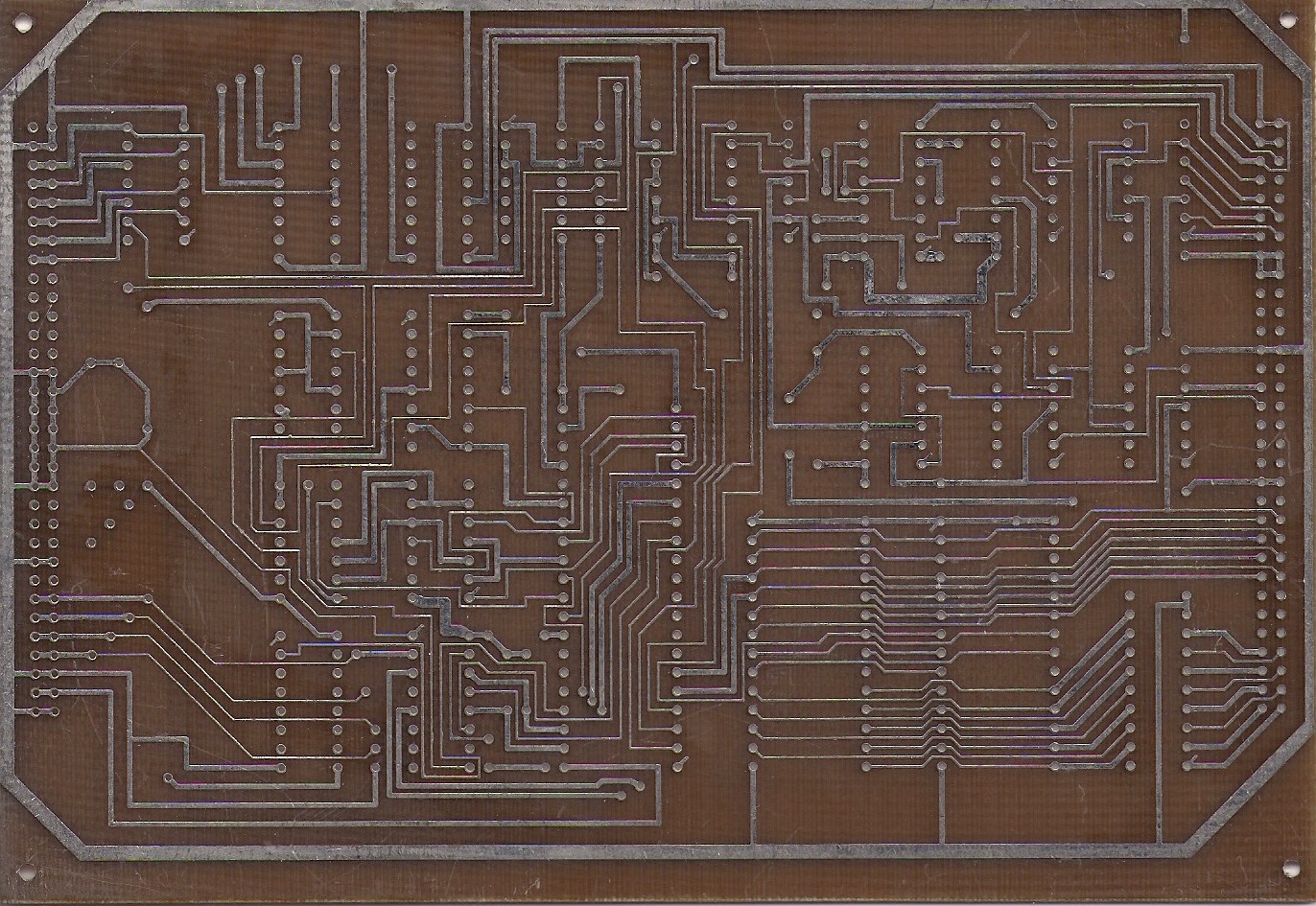

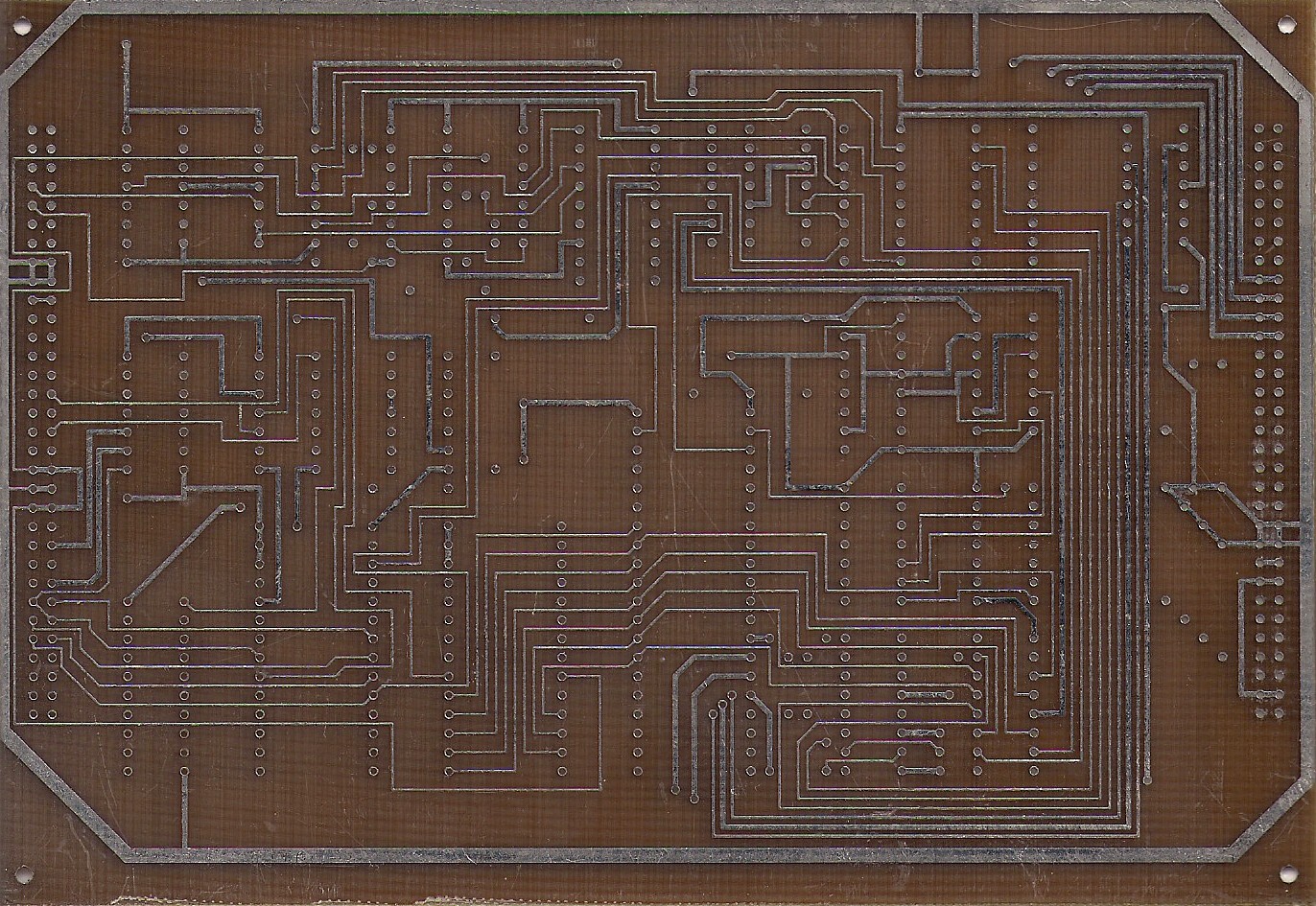

Когда-то давно размещал фотографии печатной платы. С лицевой и обороной сторон. Хотелось бы узнать, что это за плата, и имеет ли отношение к тематике форума?
https://i5.imageban.ru/thumbs/2023.0...bbe019440b.jpg, https://i2.imageban.ru/thumbs/2023.0...6a88893861.jpg
Скрытый текст
Плата отправлена "nimdasys_inbox_ru".
Похоже на один из вариантов BDI
