Схема там: http://zx.pk.ru/showpost.php?p=276292&postcount=15Цитата:
Сообщение от Mayor
Монтажка там: http://zx.pk.ru/showpost.php?p=336835&postcount=29
Вид для печати
Схема там: http://zx.pk.ru/showpost.php?p=276292&postcount=15Цитата:
Сообщение от Mayor
Монтажка там: http://zx.pk.ru/showpost.php?p=336835&postcount=29
Добавлены платы:
21п Макетка SO-32 = 75 руб.
http://s005.radikal.ru/i211/1012/ec/c52d463bbee4t.jpg
22п Макетка TQFP-44 = 75 руб.
http://s003.radikal.ru/i204/1012/b4/f054493cc072t.jpg
23п Макетка 44-TSOP2 = 75 руб.
http://i058.radikal.ru/1012/6c/f136817f1885t.jpg
24п Макетка TQFP-144/TQFP-100 = 195 руб.
http://s41.radikal.ru/i093/1012/44/669328d9f42dt.jpg
25п ProfRomUni - новая версия платы для ПрофПЗУ = 120 руб.
Имеет малые размеры, что позволяет устанавливать в ZXM-PHOENIX.
Позволяет использовать FLASH в корпусе PLCC-32 объемом до 4 мегабит.
http://s11.radikal.ru/i183/1012/f7/dbdf8bc3e48ct.jpg
Cпешите заказать печатные платы для Ленинграда-2010. Осталось несколько экземпляров:
http://i064.radikal.ru/1012/4a/7ef72c5f4346t.jpg
Печатные платы с синей паяльной маской без шелка.
Также можно заказать конструкторы SPECCY2010 V2.
а что за Ленинград 2010 - эт что ремейк Ленинграда 48 или счто то переделано, и где о нем Л-2010 почитать
Много не менял -- http://zx.pk.ru/showpost.php?p=330630&postcount=56Цитата:
Сообщение от xailar
1. Добавил площадки под два диода и резистор, чтобы запись в регистр BORDERа производилась при A0=0.
2. Добавил площадки для возможности установки FLASH DIP32.
3. Диаметр монтажных отверстий увеличил до 1 мм, чтобы можно было вставить гребенки или разъемы IDC.
4. Добавил небольшое монтажное поле около разъем клавиатуры для 561ЛН2 для возможности замены схемы чтнения с магнитофона.
5. Добавил справа монтажное поле шириной 7 площадок/отверстия 1 мм, чтобы влезла даже статика в DIP28/32.
8. На висящие входы R и S триггеров TM2 завел +5В.
9. Входы счетчика D4 ИЕ7 настроил для кварца 14 МГц (10 вывод на +5В, а 1,9,15 - на землю).
Проверьте пожалуйста, как должно быть. От этого может зависеть количество тактов в строке. У меня в Ленинграде так, но во многих описаниях - не так.
10. Добавил монтажные отверстия для резистора подтяжки 470R на тактовую Z80.
11. Добавил площадки для RC-цепочки на 1 вывод DD 33 (ИР9).
В остальном схема и монтажка соответствует этому -- http://sblive.narod.ru/ZX-Spectrum/L...ningrad48k.htm
zst, то есть я правильно понял - это схема ленинграда 48, но плата под него разведена и сделана по новому, а цена и кому заказывать
По сравнению с оригинальной платой Ленинграда сделаны минимальные изменения, чтобы он остался Ленинградом.Цитата:
Сообщение от xailar
Цена на эту и другие платы в первом посте. К нему также можно заказать и микросхемы мелкой логики.
Нужное можно заказать здесь или в личке.
zst, я опять правильно понял - 19 пункт Ленинград с ощибками -590 р или это не то ,
а если то - то где можно посмотреть список необходимых микросхем - а то у меня кое что есть из старых запасов
Да, это 19п. Список деталей внизу страницы по ссылке -- http://sblive.narod.ru/ZX-Spectrum/L...ningrad48k.htmЦитата:
Сообщение от xailar
Уважаемый zst !
Ждать ли подарков (в смысле плат) к Новому году или уже после Нового года ?
Наверно я вас подведу. Поставка комлектующих и плат не всегда получается как хотелось бы. Еще и изготовление плат подорожало...Цитата:
Сообщение от 13joe
Придётся доплатить или то что уже оплачено доплаты не требует ?Цитата:
Наверно я вас подведу. Поставка комлектующих и плат не всегда получается как хотелось бы. Еще и изготовление плат подорожало...
Да интересный вопрос
Какие платы подорожали?что-то доплачивать придётся?Цитата:
Сообщение от zst
---------- Post added at 23:48 ---------- Previous post was at 23:42 ----------
Цитата:
Сообщение от zst
9 пункт у меня не так - перерезал 15 дорожку подавал к + питания
http://sblive.narod.ru/ZX-Spectrum/L...ningrad48k.htm - вот здесь также рекомендуют
Платы Speccy2007, Ленинград, ZX-BUS TEE, ZX-BUS макетка, TQFP->PLCC до сих пор не начали делать. Из-за необходимого времени на доработки, неожиданного введения коэффициента за превышение количества отверстий на единицу площади (из-за макеток), за большую плату, за групповую заготовку, подорожание позолоты. Еще одна переделка. Согласования заняли много времени. До сих пор не получен окончательный счет.
Платы AY->Z80, NEMO_IDE еще не пришли.
Остальные платы еще делают.
Не совсем угадал с прогнозом количества плат, некоторые заказаны с запасом, еще не окупились.
Некоторые детали закуплены с запасом, который тоже пока лежит. Некоторые детали еще на закуплены.
C почтовыми расходами не рассчитал - 200руб может не хватить на несколько посылок.
Короче, пока проблема в недостатке времени и средств на счету.
Надо попробовать выручить деньги за пайку Speccy2010.
zst, опубликуй donate. Ждущие вторую партию плат и еще не поступившие в производство платы могли бы при желании закинуть сотню-другую.
Также вывеси прайс на закупленные с запасом комплекты для сборки.
Nemo FDC тоже ещё делают?Цитата:
Сообщение от zst
Доплачивать не надо. Увеличена текущая цена на платы.Цитата:
Сообщение от Mayor
Может кто еще хочет купить платы:
Ленинград - 3 шт
КАY - 6 шт
NEMO IDE - 7 шт
NEMO FDC - 4 шт
AY+KEMP -> Z80 - 18 шт
SMUC2 - 3 шт
Флоппиэмуль - 24 шт
И др. маленькие платы
---------- Post added at 22:08 ---------- Previous post was at 22:05 ----------
Позолоченные есть.Цитата:
Сообщение от SoftFelix
Как я всё ещё понимаю, без деталей не продашь?Цитата:
Сообщение от zst
Ну, я ж за обычные оплачивал...Цитата:
Сообщение от zst
Я бы взял позолоченные (оплатил раньше чем они появились)
NEMO IDE
NEMO FDC
вместо заказанных обычных, 200 руб. разница как я понимаю, доплачу без проблем.
Да ещё бы взял
ZXkit-001. Конструктор. Базовый вариант. Вывод на VGA монитор. = 640 руб. 1 шт.
Ну и дополнительно почтовые расходы если будут.
ВСЮ ИНФУ ПЕРЕНЕС СЮДА
TEE есть какие-либо, доплачу?Цитата:
Сообщение от zst
zst я записывался на 1 плату Лениграда. Куда переводить?
Уважаемый zst !
Если требуется доплатить, то напишите сколько доплачивать. Что касается пересылки, то при нехватке 200 рублей на пересылку можно отправлять наложенным платежом.
ТЕЕ будут, но возможно без позолоты. Тянут с выставлением счета на последнюю партию.Цитата:
Сообщение от Ewgeny7
Жаль, что без позолоты :)Цитата:
Сообщение от zst
Давно хотел спросить, почему "ТЕЕ"??? А не "COFFEE", например? Или "JUICEE"? ;)
Можно попросить с позолотой, но тогда их будет 27 шт. c позолотой и 9 без позолоты. Если все разойдутся - я не против. Я хотел только 9 шт из 36 с позолтой, но что-то у них не выходит один разъем сделать из трех. Переделывать заготовку уже устал.Цитата:
Сообщение от Ewgeny7
Я считаю, что с позолотой эта плата будет работать надежнее.
Надо покупателей побольше на нее - тогда будет все нормально.
TEE - это по-английски ТРОЙНИК.Цитата:
Давно хотел спросить, почему "ТЕЕ"??? А не "COFFEE", например? Или "JUICEE"? ;)
ZST, подскажи пожалуйста, а в конструктор "ZXkit-001. Конструктор. Расширенный вариант. Вывод на VGA монитор, а также телевизор через S-VIDEO и COMPOSITE VIDEO = 850 руб" входят все детали включая smd, и ничего докупать не придётся ?
Да, все в комплекте.Цитата:
Сообщение от Mayor
Тогда пришли пожалуйста мне счёт на этот конструктор и его во вторую партию платЦитата:
Да, все в комплекте.
Меня запишите если можно:
1п. Комплект KAY1024/4SL + Nemo IDE + Nemo FDC Beta-Turbo = 1100 руб
1д. Комплект KAY1024/4SL + Nemo IDE + Nemo FDC Beta-Turbo (микросхемы мелкой логики) = 1250 руб
Можно.Цитата:
Сообщение от null_device
zst, а как дела с моим заказом? Успеет к НГ приехать?
Сегодня получил наклейки Speccy2010. Значит можно корпус отправлять.Цитата:
Сообщение от skyther
Больше ничего не надо ?
пока нетЦитата:
Сообщение от zst
zst, плата Ленинград-2010 осталась?
Плата будет, только, скорее всего после Нового года.Цитата:
Сообщение от Ewgeny7
У изготовителя предновогодний завал заказами и сроки сдвинулись.
Если надо - у меня есть Z80 MME c позолоченными ножками.
Хорошо, я прошу занять одну штучку для меня.Цитата:
Сообщение от zst
Ты просто мысли мои читаешь :) Я как раз собрался все свои позолоченные детали на нее поставить :)Цитата:
Сообщение от zst
Процик твой тоже нужен, спасибо.

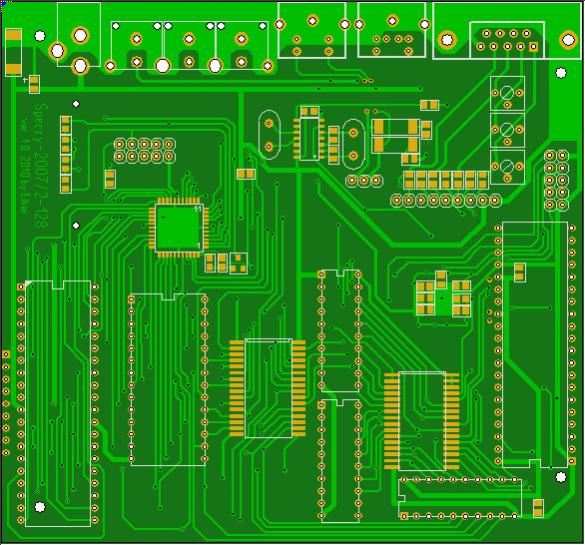

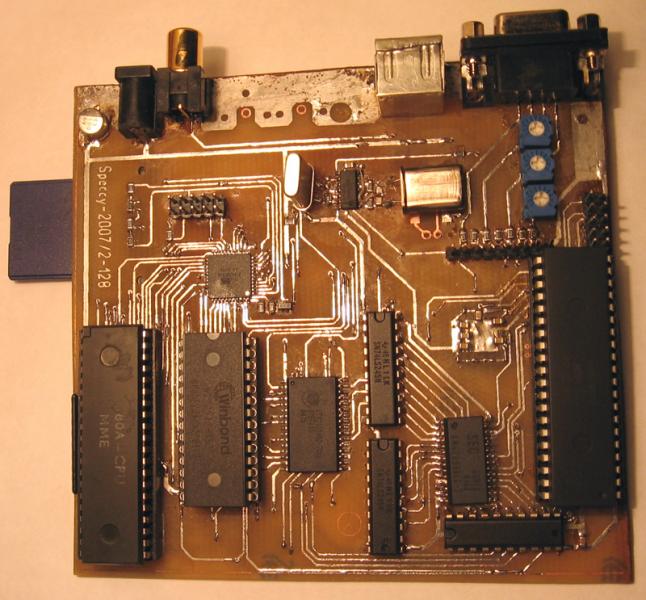

А когда будут платы Speccy2007?
Изготовление плат задерживают.Цитата:
Сообщение от cepsoft
Для вас могу предложить вариант доплаты 1435+20 руб. (за банковское обслуживание). При этом вместо конструктора Speccy2007 вы получите конструктор Speccy2010 версии 2 (http://www.zxkit.ru/katalog-1/zxkit-005). Печатная плата для него есть в наличии.
Преимущества Speccy2010 перед Speccy2007:
Имеется вывод на VGA монитор.
Имеются два разъема для джойстиков. Без доработки подходят джойстики от игровой приставки SEGA. Или обычные джойстики от Спектрума, если перепаять разъем на DB-9F. Тип каждого джойстика можно выбирать прямо во время игры. Имеются такие варианты: KEMPSTON, SINCLAIR 1, SINCLAIR2, CURSOR, QAOPM.
Разъем для PS/2 мышки. При этом эмулируется KEMPSTON MOUSE.
При загрузке TAP-версий игр можно принудительно смотреть построчную загрузку заставки. Остальную часть можно загрузить со скоростью х8. То есть загрузка ускорилась в 8 раз.
Загрузка TRDOS образов тоже ускорилась. Теперь добавилась возможность запускать GLUK для запуска SCL -образов.
Есть редактор памяти.
Для изготовления Speccy2010 не требуются программаторы (При сборке Speccy2007 для прошивки FLASH-памяти, микроконтроллера ATMEGA32 и ПЛИС EPM3128 нужны программаторы).
Прошивки для Speccy2010 периодически дорабатываются для повышения совместимости с играми и демами. Теперь легко можно сменить прошивку без открывания корпуса, записав новую версию на SD-карту.
То есть преимущества очевидны.
а детали есть в наличии? и возможна ли оплата через почту?Цитата:
Сообщение от zst
Микросхемы, кварцы и разъемы все есть. Не хватает некоторых мелких чип-R,L,С. Начать паять хватит, остальные дошлю - когда придут.Цитата:
Сообщение от cepsoft
