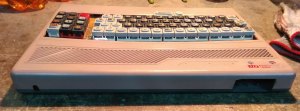

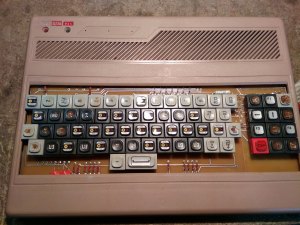

Давно такой корпус искал, и нашёл, с бонусом!
https://pic.maxiol.com/thumbs2/16754...0203164907.jpg
https://pic.maxiol.com/thumbs2/16754...0203164857.jpg
Вид для печати
Давно такой корпус искал, и нашёл, с бонусом!
https://pic.maxiol.com/thumbs2/16754...0203164907.jpg
https://pic.maxiol.com/thumbs2/16754...0203164857.jpg
Отливали на продажу, они вроде бы еще сам блок кнопок производили.Цитата:
Сообщение от Conan
Вот рекламка, но не Кея, а Импульса. Возможно они перепродавали Кеевские корпуса тоже.
https://sun9-70.userapi.com/impg/Mgi...aa1&type=album
Тогда возникает второй вопрос: Плата "Новосибирска" случайно (без кавычек) вписалась в размеры корпуса или ее проектировали под него?Цитата:
Сообщение от newart
Вопрос открытый, у меня есть еще только одно фото этой платы в корпусе:
https://blufiles.storage.live.com/y4...&cropmode=none
- - - Добавлено - - -
Вполне разумная цена на 1990 год: 24 р. 27 к. Плата собранного и настроенного клона ("Балтик"/"Ленинград 1") с 48К ОЗУ в то время стоила около 700 р.Цитата:
Сообщение от newart
Да, я собирал именно такую.Цитата:
Сообщение от Conan
А откуда взяли схему и плату? Какие были сложно в сборке и запуске? В каком году это было?Цитата:
Сообщение от Копейкин
Мне в начале 90-х парень из соседней лаборатории подарил эту плату со схемой и 2 напечатанными листами таблицы прошивок РТ-шек. РТ-шки прошивал, набрав с листа таблицы на программаторе для ДВК. По схеме искал куда-какую деталь паять, монтажки не было. Собирал долго, потом апгрейдил до 128К (с перепрошивкой РТ-шки адресов), подключал бета-диск на шину. Игрался с ВВ55 и ВВ51. Любимый клон был. Сейчас собрал-бы заново(или починил) но плату не достать. :(Цитата:
Сообщение от newart
Возможно вот эти странички набирались (но тут их три):Цитата:
Сообщение от Копейкин
https://blufiles.storage.live.com/y4...&cropmode=none
https://blz04pap001files.storage.liv...&cropmode=none
https://blz04pap003files.storage.liv...&cropmode=none
- - - Добавлено - - -
У меня сохранился файл novosib.lay Возможно в нем разводка этой платы. Если есть желание разобраться и заказать изготовление платы, (например, на PCB-Way) могу опубликовать ссылку на него.Цитата:
Сообщение от Копейкин
Спасибо! У меня эти листочки немного по другому выглядели - просто 2 таблицы, без комментариев. Файл, если Вам не жалко, я возьму, посмотрю - смогу что-нибудь сделать. Судя по расширению, это файл Спринт Лэйаута, а я с ним дела никогда не имел. Только PCAD/Altium Designer. В принципе, можно переразвести заново, если разборчивая схема есть. Внести улучшения в выход видео, возможно разъёмы более доступные поставить.
Последнее с чем я работал это DipTrace (и PCAD тридцатилетней давности), поэтому надежда на более продвинутых ;). Вот ссылка.Цитата:
Сообщение от Копейкин
Цитата:
Сообщение от Conan
По всей видимости это перерисовка, а не копия. Шаг дюймовый
https://i.ibb.co/4V3wDPy/novosib.gif
