Помогите опознать Spectrum

Цитата:

---

Сообщение от BraniX

Проблема заключается в незнании распиновки портов, как подключить к VGA монитору без дополнительных плат с али и тому подобное. Ещё вопрос, наклейка на нём осталась? Хочу такую же распечатать и сделать максимально заводской вид.

---

неее такое не прокатит - без плат только к ТВ (желательно ЭЛТ)

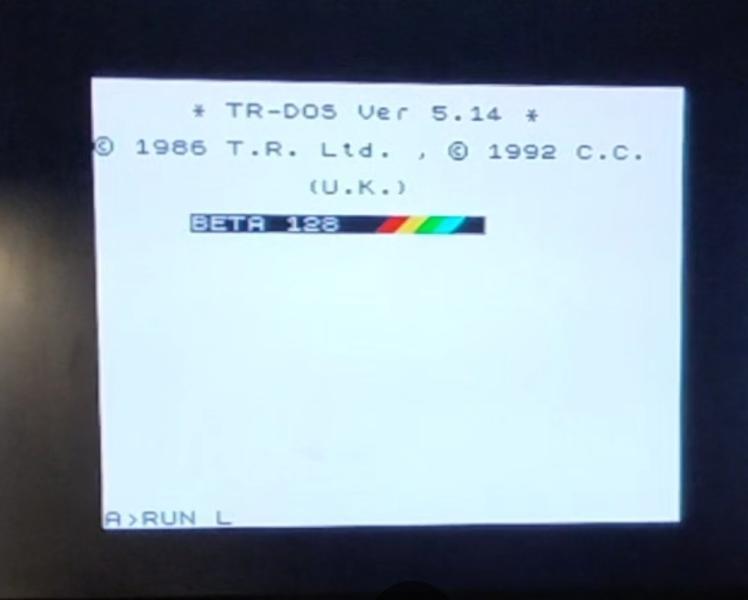

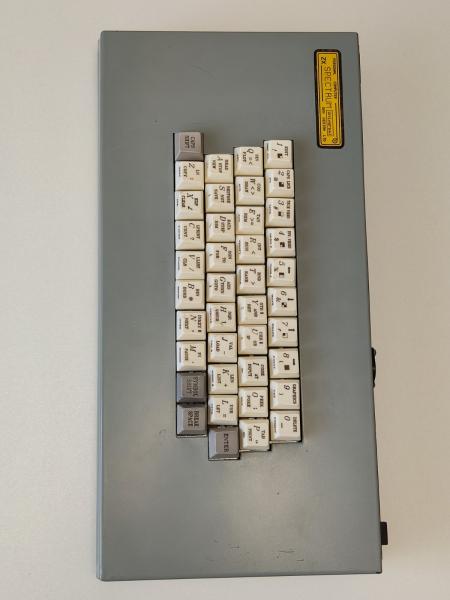

Корпус у меня другой.

Помогите опознать Spectrum - https://www.dropbox.com/scl/fi/neodl...k8e28cf9r&dl=0

Цитата:

---

Сообщение от newart

https://45.img.avito.st/image/1/1.TH...VDbiJL-TBa1gs4

---

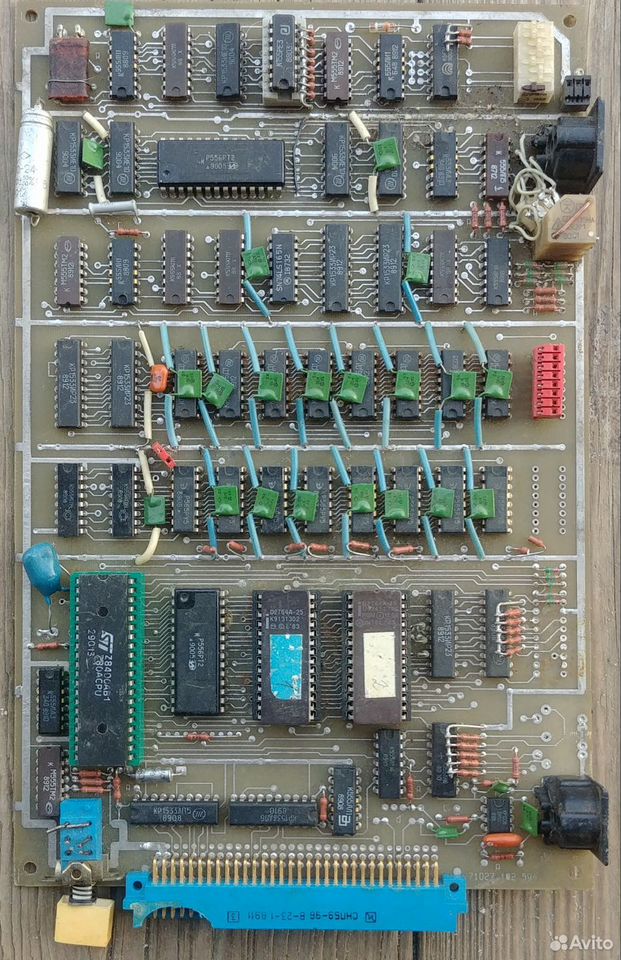

Это усовершенствованный вариант платы "Новосибирск-ПЛМ".
На ней установлены Р556РТ2, с тремя состояниями на выходе, что позволило хоть немного снизить потребляемую этим монстром мощность.

- - - Добавлено - - -

Цитата:

---

Сообщение от newart

Нашел у себя в закромах немного другой вариант платы:
https://sun9-16.userapi.com/impg/Pfw...429&type=album

---

А вот это -- оригинал "Новосибирск-ПЛМ", на К556РТ1 (у них открытый коллектор на выходах), кушал, как не в себя.
Но всё равно я его люблю, потому что это мой первый ZX Spectrum. :)

Цитата:

---

Сообщение от gadm

Это усовершенствованный вариант платы "Новосибирск-ПЛМ".
А вот это -- оригинал "Новосибирск-ПЛМ", на К556РТ1 (у них открытый коллектор на выходах), кушал, как не в себя.
Но всё равно я его люблю, потому что это мой первый ZX Spectrum. :)

---

Это просто ранняя и поздняя ревизии платы. На ранней краевой разьем не разведен. РТ2 можно ставить и туда и туда. Просто у РТ1 внешняя подтяжка а у РТ2 внутренняя. Если ставить РТ2 то резисторы подтягивающие просто не запаиваются. Но если вы обратите внимание то места под них есть и там и там.

А так они обе ПЛМ-Автоматика, она же ПЛМ-Экспресс.

А, да, они читалками еще отличаются. В плате с разведенным разьемом она на СА3, с неразведенным на ВИ1.

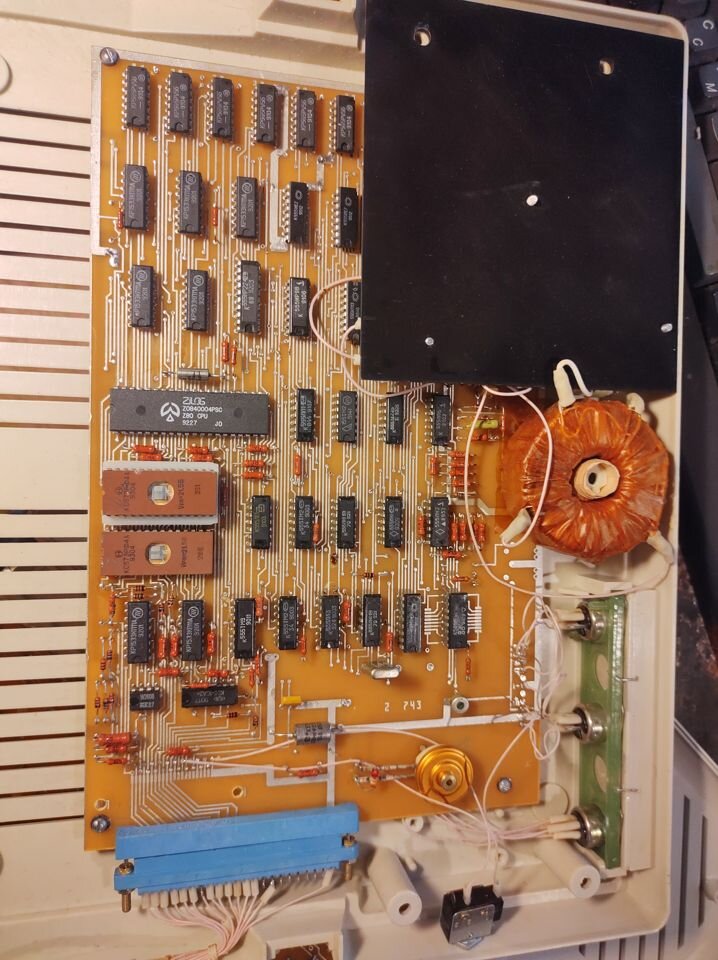

А что-то очень знакомое

https://sun9-42.userapi.com/impg/4I0...225&type=album

- - - Добавлено - - -

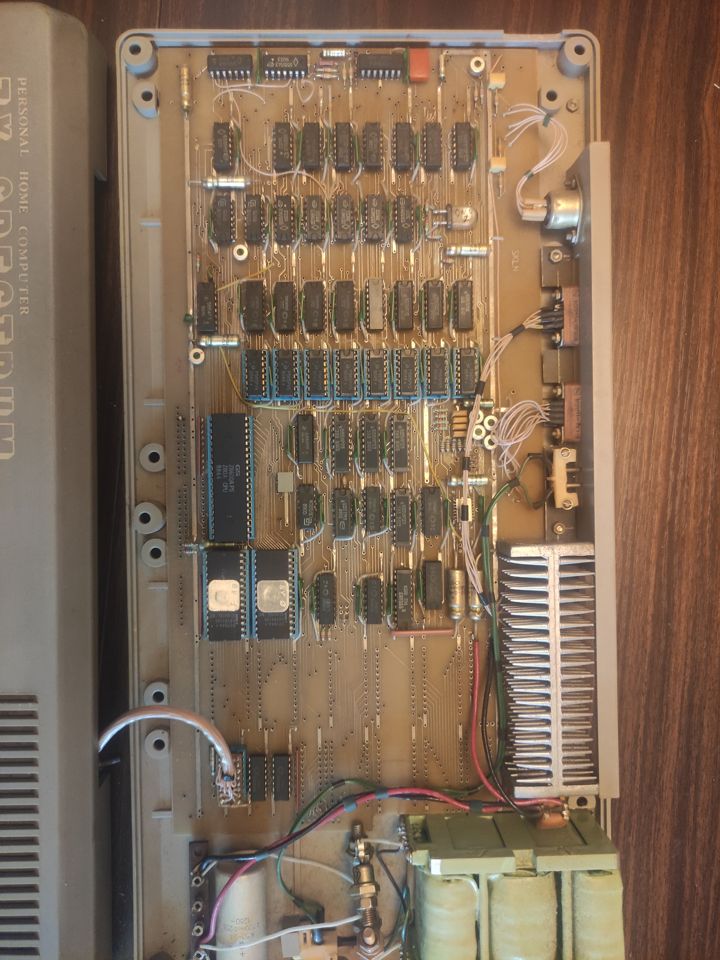

И еще

https://sun9-25.userapi.com/impg/hKk...f89&type=album

Цитата:

---

Сообщение от newart

И еще

---

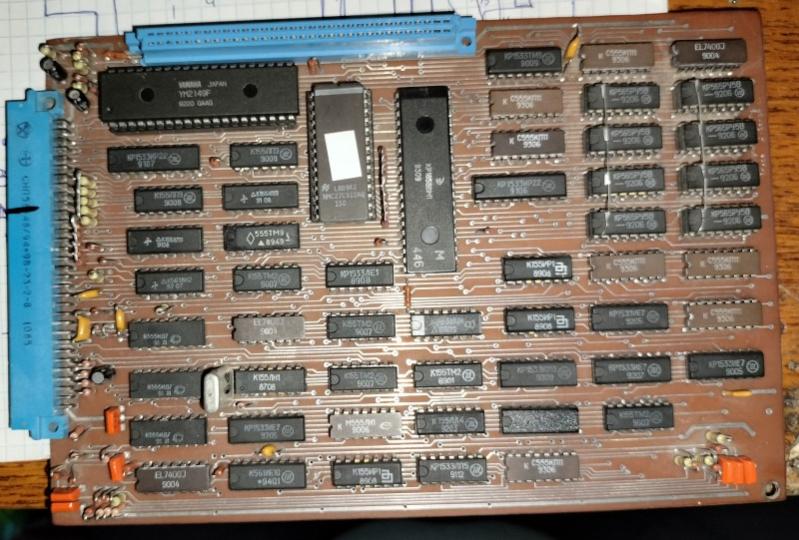

На втором фото клон со схемой идентичной "Львов"-у или "Старой Москве".

P.S. Разводка платы очень интересная: шаг дороже 2,5мм выдержан, но ключи у микросхем в беспорядке... шины питания вынесены на сторону пайки, микросхемы расположены свободно, а мест под блокировочные конденсаторы - не предусмотрено (напаяны верхом). Двоякое ощущение - то ли начинающий разводил, то ли вручную ковыряли машинную трассировку.

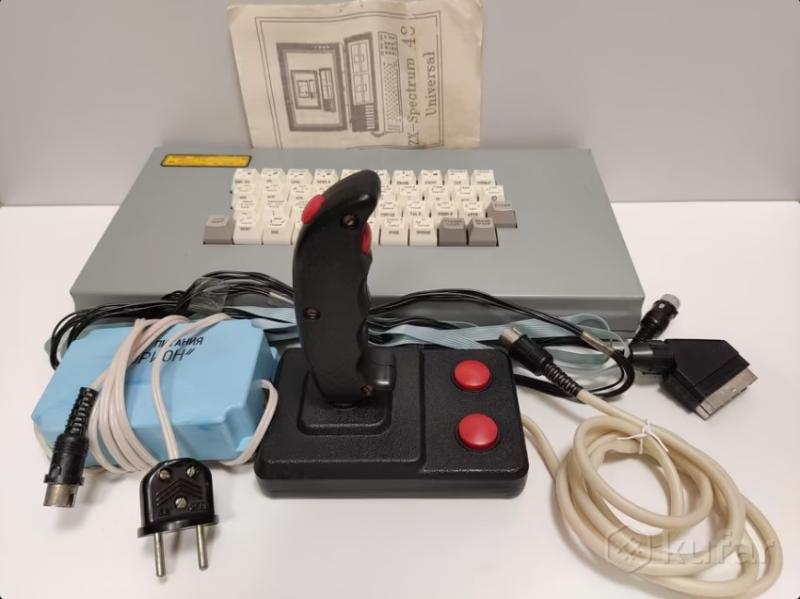

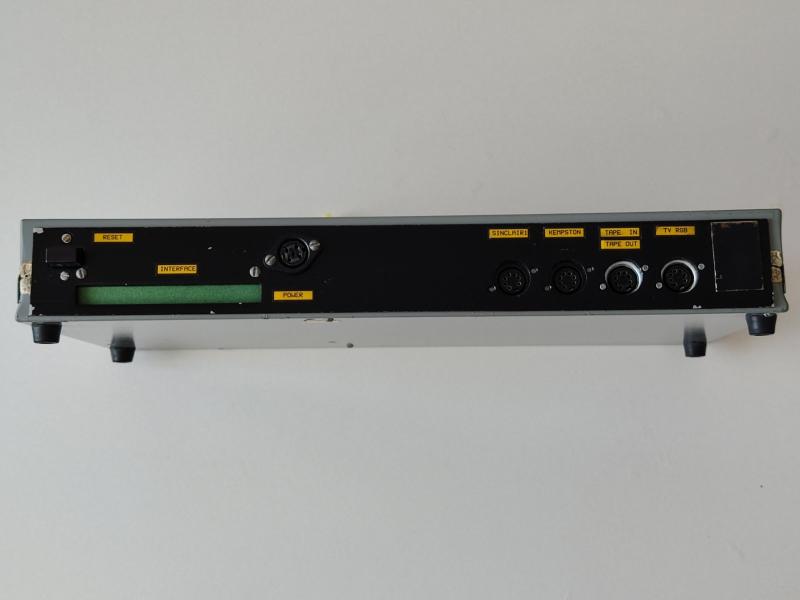

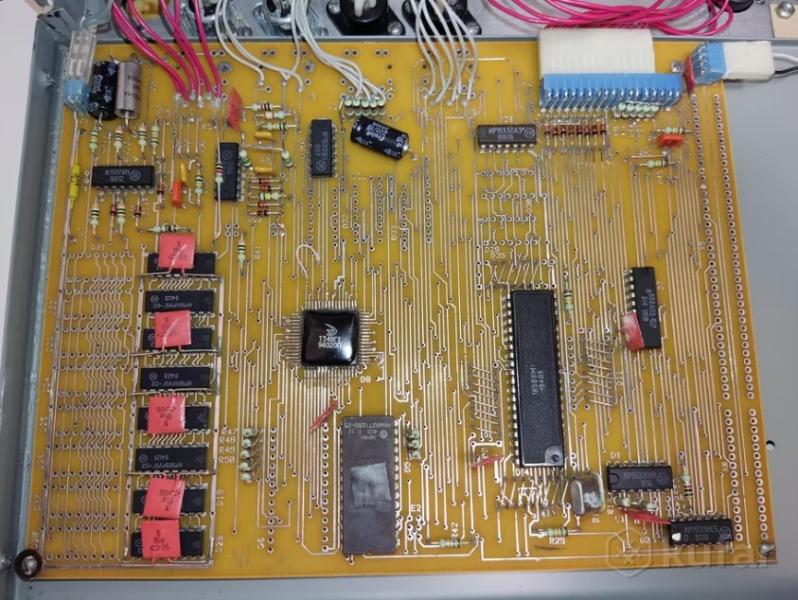

Некий клон спектрума на БМК под названием "Universal".
Кто-нибудь встречался с таким? Интересует - это серийное изделие или какой-то самопал?
Корпус выглядит как какая-то самоделка.
Вложение 79989Вложение 79990Вложение 79991Вложение 79992

Давненько не опознавали, фото лучшего качества упа нет

https://sun9-55.userapi.com/impg/FDb...9bb&type=album

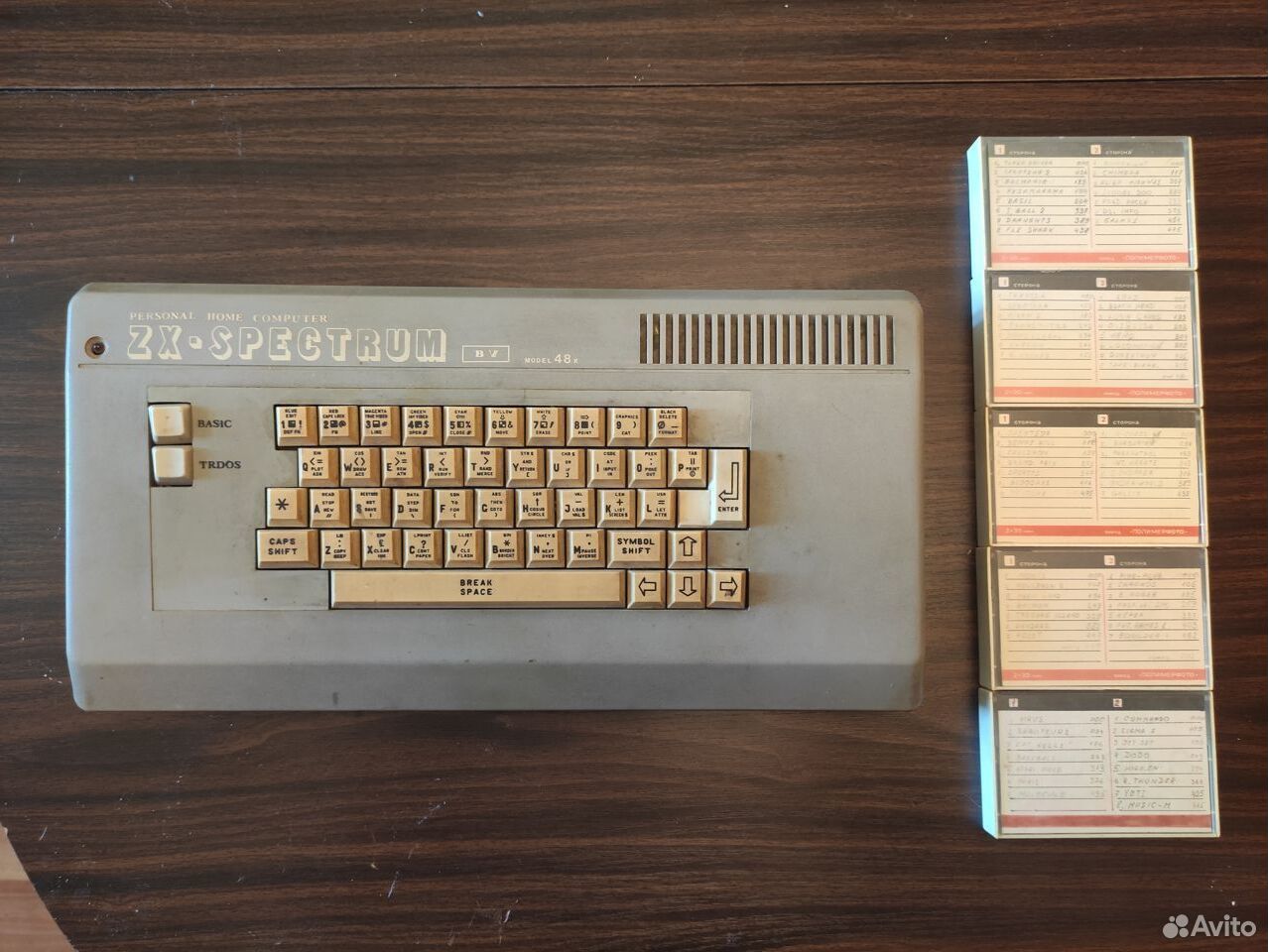

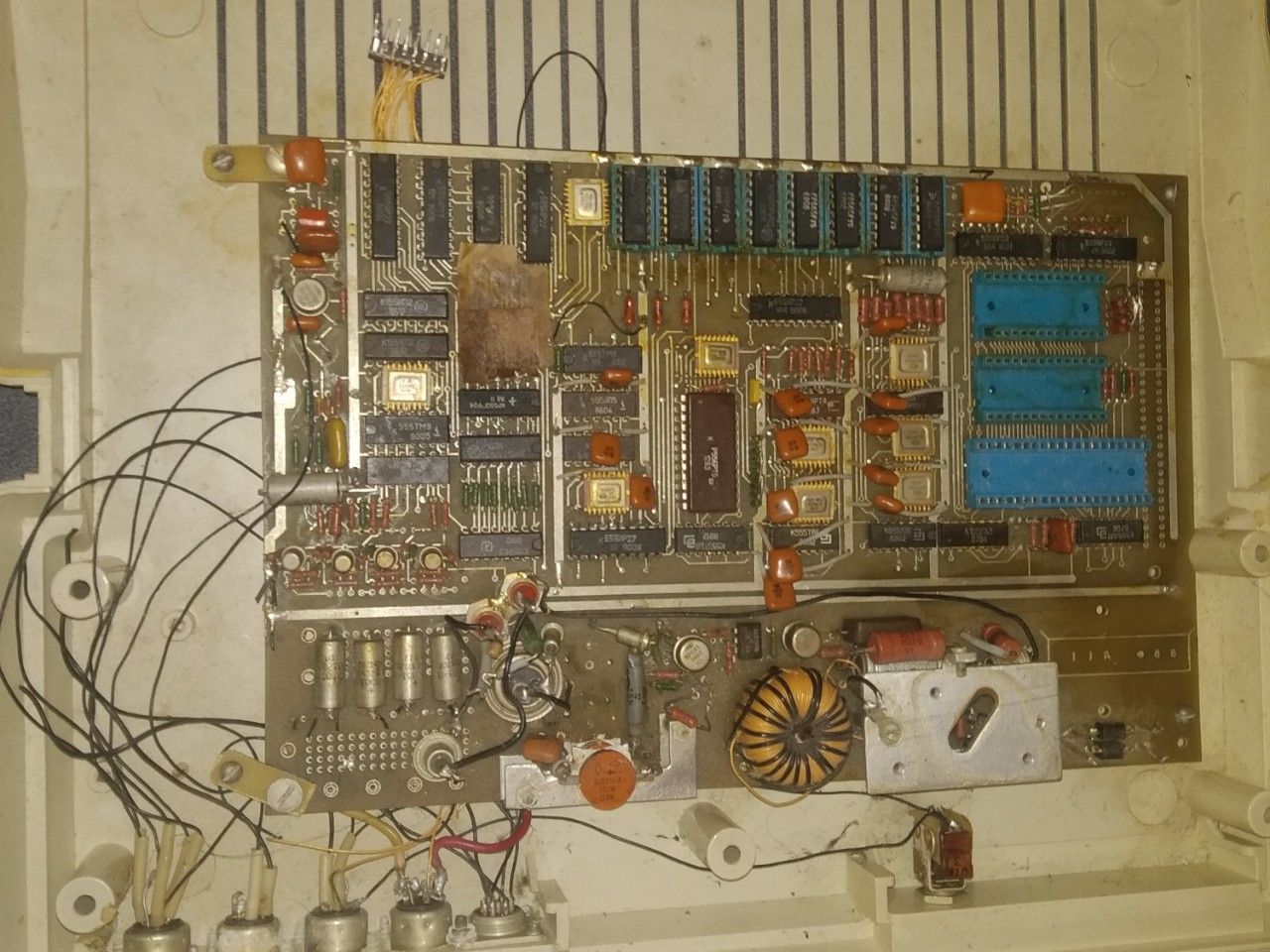

Еще один, вероятно то что называли "Зеленоградом"?

https://sun9-17.userapi.com/impg/ktY...775&type=album

- - - Добавлено - - -

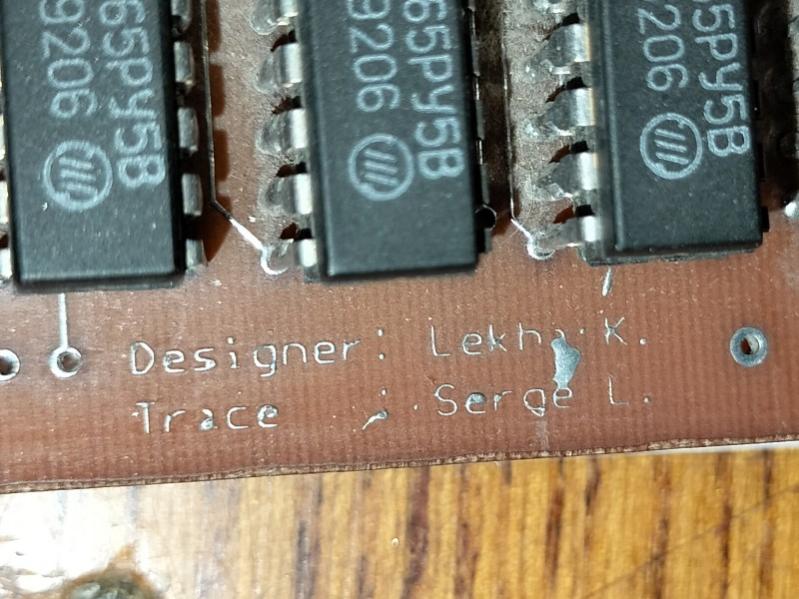

Интересно, что делают резисторы на РУ5? Это какой-то кусок RC цепочки?
