Давно хочется добавить платку шахматного компьютера с LED-индикатором, построенном на контроллере или на Z80.
На микроконтроллере проект шахматного компьютера нашелся, с исходниками. Хочу развести плату, изготовить ЛУТом и собрать. Если удачно пройдет - можно добавить в набор платок.
На процессоре Z80 проекта шахматного компьютера не нашел. Точнее, таких компьютеров много, в 80-е годы многие фирмы делали шахматные ЭВМ на базе Z80. Однако нет схем, текстов программ на ассемблере.
Нашлись тексты программ на ассемблере для ZX, но их нужно адаптировать под ПЗУ и LED-индикатор.

Собрал частотомер. Плата, естественно, ЛУТ.
http://radiokot.ru/circuit/digital/measure/19/
Индикатор 1601, не дефицитен. Собирается просто, калибруется также без проблем.
Что еще искать?

Цитата:

---

Сообщение от АлександрПП

Собрал частотомер. Плата, естественно, ЛУТ.
http://radiokot.ru/circuit/digital/measure/19/
Индикатор 1601, не дефицитен. Собирается просто, калибруется также без проблем.
Что еще искать?

---

А я такой собрал, на одной ПЛИС. Меряет на порядок больше.

http://s019.radikal.ru/i618/1206/5a/0d2072398e00t.jpg

Тоже неплохо. А что касается верхнего предела, то мне 60 мГц вполне достаточно.

У меня такой из журнала "Радио" 2002 № 6-7.
http://s019.radikal.ru/i637/1206/a3/b4119aa0fa21t.jpghttp://s019.radikal.ru/i630/1206/55/2cb484876a01t.jpg
http://i048.radikal.ru/1206/1e/dda496cd6617t.jpghttp://s019.radikal.ru/i632/1206/a2/5cdb0313129ft.jpg
http://s019.radikal.ru/i626/1206/b4/eb3d05f66f83t.jpghttp://s019.radikal.ru/i620/1206/80/ae760a61abaft.jpg
Правда емкость и индуктивность можно измерять с помощью дополнительных приставок.

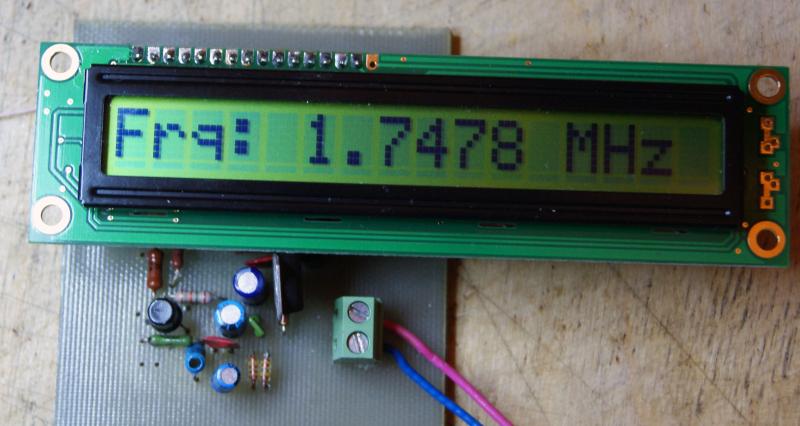

А я вот такой частотомер себе сделал:
http://img-fotki.yandex.ru/get/6310/...3fffd930_L.jpg
по схеме из журнала "Радио" №10 за 2002г. на PIC микроконтроллере PIC16F84. Сейчас плата односторонняя сделана ЛУТ. Но тоже буду делать заводскую, так же одностороннюю.

Я меня уже не один год служит частотомер, собранный по схеме http://ra4nal.qrz.ru/chlcd.shtml

Цитата:

---

Сообщение от Vovan_a

Правда емкость и индуктивность можно измерять с помощью дополнительных приставок.

---

Для этого я делаю вот такую штуку:
http://radiokot.ru/circuit/digital/measure/38/
Еще не все детали получил.

Цитата:

---

Сообщение от Viktor2312

Но тоже буду делать заводскую,

---

Платы в любом случае буду заказывать.

---------- Post added at 10:16 ---------- Previous post was at 10:09 ----------

Цитата:

---

Сообщение от Viktor2312

по схеме из журнала "Радио" №10 за 2002г. на PIC микроконтроллере PIC16F84.

---

Посмотрел схему. У меня ведь точно такой же.

Весьма интересный проект осциллографа, imho.
http://www.ssalewski.de/DAD.html.en

•Two fast analog to digital converters with 12 bit resolution
•Analog bandwidth (-3 dB) above 100 MHz
•Sampling rate up to 100 million samples per second (MSPS) for both channels,
•200 MSPS for single channel operation and
•even higher resolution for periodic signals employing Equivalent Time Sampling (ETS) also called Random-Sampling or Postcorrelated Undersampling
•Input range: 50 mVpp up to 200 Vpp full scale (1MOhn/35pF)
•4 single ended digital inputs with BNC connectors
•16 inputs supports single ended or differential digital signals
•Input range for digital signals is -4 to +5V with adjustable threshold
•Analog (Channel 1 only) and digital trigger
•External trigger and external clock is supported
•One digital signal output (BNC, 3.3V) and one switch output (relay)
•One analog output for arbitrary slow varying signals in the range from -5 to +5V
•Fast onboard memory for more than 512k samples (2 Megabytes total)
•USB (full speed) and RS-232 (mainly for debugging) connection to PC
•Power supply: USB supported by Li-Ion-Accu, wall plug (5 to 32V) for long time measurements

Очень много компонентов. Лучше в таком случае купить, хотя в обоих случаях выйдет дороговато.
