Отсканировал руководство по эксплуатации СМ1634-7
Скачать.
Отсканировал руководство по эксплуатации СМ1634-7
Скачать.
Ищу документацию на устройство ПП1, оно же 15УЗП-2-002 - плата с 32-мя КР556РТ4, хранящая программы/данные для ЭВМ "Электроника-60".
Нет, вот такая - http://savepic.net/9050331m.jpg
По просьбе трудящихся, отсканировал документацию на казахский клон ZX-Spectrum 48 - "Сункар"
http://tis.kz/docs/sunkar.rar
Ссылка как всегда постоянная..
Есть такая плата от процессора М4, на ней хорошо видны МЛЗ-0.15-100 - это малогабаритные линии задержки на 150 нс, с волновым 100 Ом. Вопрос в их цоколевке, не удалось найти в сети ничего. Может кто-нибудь сможет помочь? Пойдет как описание, так и другие схемы где такие линии применялись.
Update, немного подробностей:
- 16 ножек в DIP
- 1 и 9 на земле
- 4, 8, 16 свободны
- остальные 11 ножек между собой звоняться
Похоже в одном корпусе одна линия, просто многотводная, осталось угадать где какой отвод.
Сегодня откопал альбом со схемами и описанием Profi v. 3.2 Оказывается были у меня все это время в залежах балконных ))) Если кому надо, могу отсканировать и выложить
Отвечу сам себе по МЛЗ.
Это линия задержки, собранная на пассивных элементов, грубо говоря это набор из миниатюрных катушек, включенных последовательно. Цифровой сигнал подается на вход и далее распространяется вдоль цепочки катушек. Из цепочки сделаны отводы на внешние выводы, на первом выходе сигнал задердан на 15нс, на втором уже на 30нс, и так далее до 150. Вход раскачивает 531ЛА12 с резистором 100 Ом, выход терминирован на землю вторым резистором 100 Ом.
http://s018.radikal.ru/i510/1705/37/98eab38082c2.png
А зачем тогда ноги 1 и 9?
Это опорная земля, видимо, внутри там опорный металлический слой - формирует распределенную (погонную) емкость линии. Поскольку указано волновое сопротивление, то можно рассматривать МЛЗ просто как длинную линию с отводами.
Update: катушки имеют омическое сопротивление порядка 300 миллиом, поэтому удалось четко отводы идентифицировать.
Как всем уже давно известно, москвичам деньги бесплатно раздают. А с сегодняшнего дня ещё и книги, правда не более 10 в руки:
http://knigi.bibliogorod.ru/
Списанные книги из библиотек, вот где наша собака с удовольствием пороется-то!
Нашел книгу "Знакомьтесь корвет" :)
Там даже про ПК "Ириша" есть (4 шт)...Цитата:
Сообщение от BYTEMAN
Ладно «Ириша» и «Корвет», там книги про М-20 и «Мир-1» есть!
Что они до сих пор в районных библиотеках делают, ума не приложу.
Жаль нет фильтра по библиотечному шифру ББК. Я в них довольно шустро ориентировался, особенно в 3-ем разделе :)
Коллеги, я очень рад за москвичей, но тема всё-таки про схемы и документацию, а не про книги и халявную их раздачу.
Если Вам будет проще - можете считать что я просто завидую, только не оффтопьте больше, пожалуйста. ;-)
Мы жешь некоторые темы просеиваем ;-)

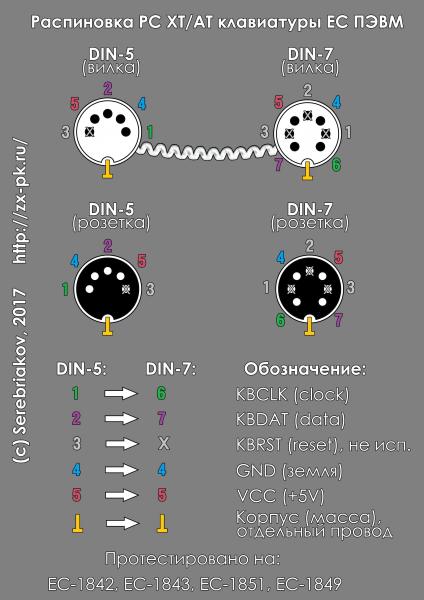

Нарисовал картинку с распиновкой для PC XT/AT клавиатур ЕС ПЭВМ.
Данная распиновка протестирована и точно работает на:
ЕС-1842, ЕС-1843, ЕС-1851, ЕС-1849.
Скорее всего будет работать и на других ЕС-ках.
Ссылка на картинку без сжатия:
https://yadi.sk/i/XJoXQaqX3JzyGn
http://zx-pk.ru/attachment.php?attachmentid=61331
Красиво. Но зачем. Лучше схему нарисуй;)
- - - Добавлено - - -
На матричном принтере ничего не видно=) Шутка!
Добрый день. ищу документацию на плату НГМД2, поиск по нету ничего не дал, надежда только на владельца бумажной версии:)
gfd71, Есть документация на НГМД от Электроники МС 0125.
Думаю облегчит вам задачи.
Здесь.
Что у вас по Электроника МС2716 есть? Если уже отдано или отсканировано - прошу прощения, страниц много.
Последовательно-печатающее устройство D-100 / EC-7189 / CM-6325
Том I - Паспорт-формуляр
Том II - Инструкция по эксплуатации
Устройство вывода печатающее "Электроника МС-6313"
Руководство по эксплуатации
На текущий момент точно отсутствуют след. страницы: 102, 103, 109 - это листы со схемами, они большие в сканер А4 не лезут (появится сканер А3 - досканирую). Остальные листы очень желательно проверить.
На последних страницах - перечень элементов к схеме.
Бонусом тестовая страница с примерами шрифтов и режимов.
Сканы очень большие!
Кому надо - забирайте. Материалы можно обрабатывать и выкладывать где угодно.
Лежат здесь - Документация - отдельными папками.
Можно с перехлестом отсканировать.Цитата:
Сообщение от Arseny
Можно, только зачем? Вернется сканер из ремонта - сделаю одним куском.Цитата:
Сообщение от MacBuster
Комплект документации НГМД МС 5305 (фото: описание 4 страницы и 2 схемы).
Ждем с нетерпением :)Цитата:
Сообщение от Arseny
Отсканированное руководство по эксплуатации IBM-совместимого ПЭВМ Квазар(86) производства Муромского завода радиоизмерительных приборов.
Схемы:
Rus, Не могли бы Вы выложить сканы? Ваш .pdf абсолютно неудобен: часть страниц в малом размере, часть в большом.....
Ну и смысл такого размера pdf не очень понятен, всё-таки 4 метра на страницу - это с немалым запасом.
Поделитесь сканами, пожалуйста.
ок, добавил архив к ссылкам. Pdf перевел в чб, страницы одинакового размера, ужалось по размеру.Цитата:
Сообщение от dk_spb
Ищу документацию, схемы и прошивки ПЗУ для платы процессора М6. У кого что есть по этой плате?
Откопал у себя папку с переводом документации на i8080, 124 страницы. Перевод на русский язык выполнен Всесоюзным центром переводов научно-технической литературы и документации в октябре 1976-го года, оригинал издан в 1975-м. Вполне сносный перевод, хотя термины вроде "аппаратурный" сейчас читаются странно. Надо кому?
Не ну ты че, манускрипт 70-х годов. Где его еще потом увидишь, выкладывай.Цитата:
Сообщение от MacBuster
Хорошо, ближе к праздникам отсканирую и выложу.Цитата:
Сообщение от Mick
Отсканировал и выложил русский перевод 76-го года документации по комплекту i8080.
Ищу схему блока питания для блока дисководов Электроника МС 5310
Спасено три разных комплекта документации по Наири, плюс бюллетень:
1) неполный комплект 1968 года по Наири-2. Ведомости ЭД нет, поэтому состав полного комплекта непонятен
В наличии:
Наири-2. Книга №4. ТО часть 2/10. Описание микропрограммы ред. 2-68
Наири-2. Альбом №1. Схема функциональные
Наири-2. Альбом №2. Схемы электрические и монтажные.
Наири-2. Альбом №3. Схемы электрические блоков ячеек.
Наири-2. Альбом №4. Комплекс типовых логических эелементов
Наири-2. Альбом №5. Схемы электрические и монтажные системы питания (синьки)
Наири-2. Альбом №7. Таблица прошивок кассеты 21 ЯН 1
Наири-2. Альбом №8. Таблица прошивок кассеты 20 ЯН 2
Наири-2. Альбом №9. Таблица прошивок кассеты 19 ЯН 3
Наири-2. Альбом №10. Таблица прошивок кассеты 18 ЯН 4
Наири-2. Альбом №11. Таблица прошивок кассеты 17 ЯН 5
Наири-2. Альбом №12. Таблица прошивок кассеты 16 ЯН 6
Наири-2. Альбом №13. Таблица прошивок кассеты 15 ЯН 7
Наири-2. Альбом №14. Таблица прошивок кассеты 14 ЯН 8
Наири-2. Альбом №15. Таблица прошивок кассеты 13 ЯН 9
Наири-2. Альбом №16. Монтажные таблицы ПУ и Пульта Сигнализации
Наири-2. Альбом №21. Ведомость ЗИП
2) неполный комплект без года по Наири-2. Согласно ведомости ЭД должно быть 15 книг и 6 альбомов)
В наличии:
Наири-2. Книга №1. Ведомость ЭД.
Наири-2. Альбом №1. Схемы
Наири-2. Альбом №2. Схемы
Наири-2. Альбом №3. Схемы блоков ячеек
Наири-2. Альбом №4. Комплекс типовых логических эелементов
альбома №5 нет
Наири-2. Альбом №6. Ведомость ЗИП.
3) Вроде как полный комплект документации по "Наири-2Э".
Наири-2Э. Формуляр
Наири-2Э. ЭД
Наири-2Э. ТО1
Наири-2Э. Дополнения к таблицам прошивок машины "Наири-2"
Но эта документация идет как описание различий 2Э от простой двойки.
4) Бюллетень №2 доработок АРМ/Наири-4 (описание и схемы). Июль 1981
Соответственно ищу:
1) недостающие части
2) желающих помочь со сканированием.
В принципе со сканированием могу помочь, размер какой? А4 без проблем, А3 только через протяжный сканер, то бишь если брошюра, то разбирать придется, также есть теоритическая возможность скана А0+, но если честно, на плоттереЦитата:
Сообщение от dk_spb
я ни разу не сканировал
Alitius, Спасибо, на след. неделе напишу в ЛС.
Схема принтера МС6313 нашлась вот здесь http://ruecm.forum2x2.ru/t61p50-topic архив https://yadi.sk/d/9ym7PcQm384esp
Отсканировал руководство по эксплуатации.
ВИДЕОТЕРМИНАЛ АЛФАВИТНО-ЦИФРОВОЙ
ВТА2000-15М
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
3.045.007-03 РЭ
Оригинал был найден на территории разрушенного завода в совершенно аховом, отсыревшем и поеденном плесенью состоянии: страницы рассыпаются в руках и покороблены водой, бумага пожелтела, пятна плесени темнее шрифта. Выкладываю в виде набора JPEG-ов, потому как сжатию без потери читаемости это не поддаётся. Я старался как мог.
https://yadi.sk/d/xF7Gl1hA3UPnwR (171 страница, 196 Мб)
Внутри схемы подключения, управляющие коды, таблица символов. Принципиальной схемы нет.
