Вот попалось в руки устройство "Дельта-микро". Судя по пустому месту на плате есть возможность установить контроллер дисковода. Может у кого есть схема найдётся и вообще как это лучше сделать.
Вид для печати
Вот попалось в руки устройство "Дельта-микро". Судя по пустому месту на плате есть возможность установить контроллер дисковода. Может у кого есть схема найдётся и вообще как это лучше сделать.
"Дельта-Микро" - это "лайт" версия бпк "Дельта-Секам-Диск", соответственно без контроллера Beta Disk и секам-кодера.Цитата:
Сообщение от Юрий
К "Дельта-Секам-Диск" где-то лежали схемы. Постараюсь найти и отсканировать!Цитата:
Сообщение от Юрий
Отсканировал (с разглаживанием всех углов :v2_smile:).
Получился 21 перекрывающийся кусочек.
Склеил в один файл с помощью программы Canon PhotoStitch.
Получилось вот что: скан схемы.
Размер - 1378 Kb.
Видно практически всё, что видно на реальной бумажке, даже карандашные пометки (вдруг кому пригодятся).
Если всё же что-то трудно различается, то для уточнения можно использовать другой вариант схемы (738 Kb), присланный Conan'ом.
На будущее: есть какой-нибудь софт, который очень хорошо умеет склеивать несколько файлов в один?
Canon PhotoStitch конечно справился с этой задачей, но не идеально (огрехи объединения на схеме видны). Хочется лучшего.:v2_thumb:
Скрытый текст
Сейчас оно пытаются продать на молотке за бешенные деньги...
Гы :D Поддклка ANBELO-C :D
http://www.phantom.sannata.ru/forum/index.php?t=2398
Внутрях явно мастер :D
Фото платы, фото компьютера:Цитата:
«Компаньон 2»-/-/-/-/-/-
http://zx.pk.ru/showpost.php?p=144636&postcount=66
Фото компьютера:Цитата:
«Харьков»+/-/+/-/-/-
http://zx.pk.ru/showthread.php?t=7881
Или имеются в виду только заводские корпуса?
Корпус ATM Turbo Microart v.4.50 (спасибо доброму ААА):Цитата:
«АТМ»+/+/-/-/+/--
http://narod.ru/disk/1265392000/ATM%20Microart.rar.html
Все прошивки на TURBO 2+ известны, или я чего-то не понимаю?Цитата:
«ATM-turbo 2» («TURBO 2+»)+/+/+/+/+/--
Не совсем понятно, что значит
Неплохо было бы ввести разные обозначения для случаев, когда прошивки нет (то есть неизвестна) и когда прошивка стандартная.Цитата:
"-" - нет специфического для данного клона ПЗУ
Будет понятней, и, возможно, выявятся какие-нибудь ошибки в списке.
Например так:
"+" - прошивка имеется (нестандартная),
"-" - прошивки нет,
"s" - прошивка стандартная.
Действительно, почему одни минусы :confused:Цитата:
Восполняем пробелы
Цитата:
«Компаньон 2»-/-/-/-/-/-

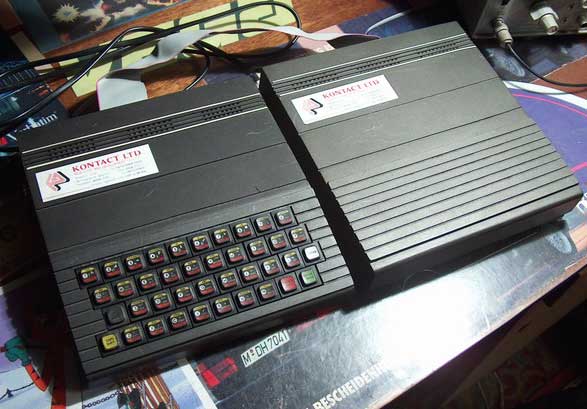

Фото платы, фото компьютера:

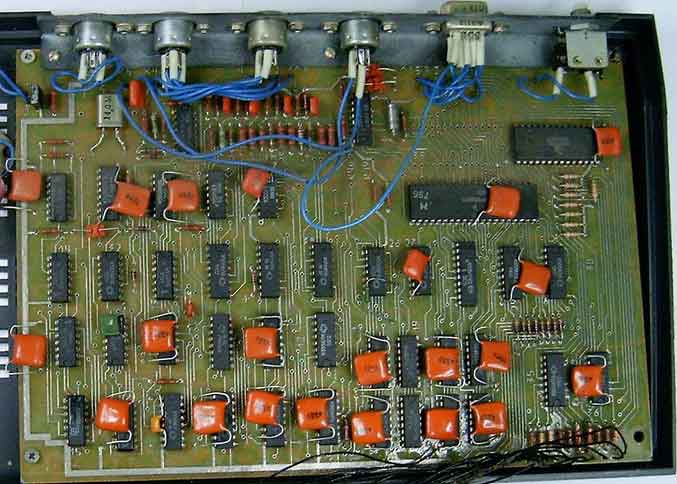

Вот, по-настоящему зелёная плата :)
Список обновил (по «Компаньон 2», «АТМ», «ATM-turbo 2» («TURBO 2+»)).
По поводу корпусов: любые (не обязательно заводские, но производимые серийно, а не штучно).
За информацию спасибо, раньше ее не было (по «Компаньон 2»). Ищется и по обычному «Компаньон».
Имеется отдельно плата (требует восстановления), отдельно корпус с клавиатурой. http://zxpk.untergrund.net/downloads.php?id=199 (Плата покрыта лаком!)Цитата:
Сообщение от Conan
Схема Компаньона1 - это 95% Балтик.
Есть отличие в разводке одной из РТ4 ("K").
В прошивке встроенный русский шрифт. Переключение "SS+Space" - русский, "SS+Enter" - латинский. При этом в водимую строку вставляются управляющие коды #04 и #05 соответственно.
В прошивке есть обращение (через out(#00)) к системному порту Балтика (%0xxxxxx0). На третий бит заведено управление динамиком и выходом на магнитофон (блокировка звука?). Перед вводом с магнитофона делается out(#00),#00 , перед выводом out(#00),#08.
Встроен драйвер Epson-совместимого принтера (но, видимо, не дописан). Порт B ВВ55 (#3F) - данные, порт C (#5F) бит 3 - "Busy", управление стробом нет.
В Компаньоне2: порт B (#3F) - данные, порт C (#5F) бит 4 - "Busy", бит 0 - "Strobe".
В обоих Компаньонах в качестве обработчика NMI процедура загрузки с внешнего ПЗУ (картридж?!).
Данные - порт A ВВ55 (#1F), мл.адрес - порт B (#3F), ст.адрес - порт C (#5F).
В первых адресах внешнего ПЗУ должен быть расположен заголовок:
#0000 - SP
#0002 - PC
#0004 - длина 3-го блока (если длина равна 0 - нет блока)
#0006 - начало 3-го блока (адрес в ОЗУ)
#0008 - длина 2-го блока
#000A - начало 2-го блока
#000C - длина 1-го блока
#000E - начало 1-го блока
#0010 - 1-й блок
xxxxx - 2-й блок
xxxxx - 3-й блок
Однако я не замечал в продаже каких-либо картриджей для Компаньонов.
Внути прошивки (k12.bin) имеется строчка "GORODILO". (Подпись автора?)
А вот у меня такой зверёк появился :), называется "BEST ZX-SPECTRUM". Изготовлен в Красноярске компанией "SINKO-BEST", специфичная версия ПЗУ (27512, как мой папа Willem доделает, солью прошивку), 128k, на базе Т34ВГ1, встроены BDI, YM2149F. ~64-70 тысяч тактов в прерывании (мерил утилой RamDoctor 2.0), торможение. Internal Performance по сравнению с фирменным ZX Spectrum 48k составляет 93% от 100%. INT выше фирменного (имею ввиду полоску которую тот же RamDoctor показывает в тесте int-а)
Подробнее скажу о прошивке:
Во всех режимах (128к и 48к) в менюхах перепутаны пункты (типа trdos, basic 48k, 128k, calculator...), на этом отличия режима 128к заканчиваются.
Входим в "48 BASIC", и перед нами открывается ещё менюха (аля 128к), в которой забиты:
-48-------------////--
TR-DOS
Test
Information
Tape Loader
48 BASIC
Заходим в Tape Loader, с виду он аля 128к Tape loader
Заходим в 48 BASIC, снизу вылазит строка аля Tape loader, только:
-PRESS A KEY FOR BASIC 48------------////--
... а дальше русифицированный бейсик как на магике.
Заходим в Information:
-Information-------------------------////--
BEST ZX-SPECTRUM
----------------
ИЗГОТОВЛЕН
'SINKO-BEST' LTD.
ПО ВОПРОСАМ ПРОБРЕТЕНИЯ,
ОБСЛУЖИВАНИЯ, ГАРАНТИИНОГО
РЕМОНТА ОБРАЩАТЬСЯ:
КРАСНОЯРСК, ТЕЛЕВИЗОРНАЯ 4-204.
ТЕЛ.: 29-83-13
Вот :)
Test это обычный синклеровский тест, бывший на кассете с фирменным компом, только вшитый в ПЗУ.
Если найдётся у кого инструкция и/или схемка компа, буду очень благодарен :)
Фотки я выложил архивом на rapidshare, 6.2 метра весят. Download Link:
http://rapidshare.com/files/13751103...__001.rar.html
Вот оно, большое и горизонтальное.Цитата:
«СПАРК-128» -/-/-/-/-/-
http://lan.onet.ru/plugins/coppermin...9/spark128.jpg
По крайней мере мне здесь сказали что это оно. Есть еще в большем разрешении.
Лучше уже не сфоткать, т.к. тогда придется все проводки выпаивать.
PS: с контроллером дисковода сверху фотка вот:
http://lan.onet.ru/plugins/coppermin.../spark128_.jpg, но первая информативней.
Вот в таком качестве фото я теперь точно уверен. К сожалению, доказательств привести не могу. Ничего не сохранилось. По сути это пентагон 128, только без BDI.Цитата:
Сообщение от Mat1sha
У Спарка свой отдельный был внешний двухплатный вариант BDI.Цитата:
Сообщение от Иван
Я здесь на форуме помойму кидал его схему и монтажки.
Sorry если не в тему, а никто не собирает советские/СЭВ клоны Z80 ? Тут попался проц с маркировкой "SU880CA". Больше никаких знаков/букв нету вообще. Корпус со скругленными длинными гранями, похож по фактуре пластика и форме на КР1858ВМ3 минского завода "Транзистор" (у меня имеется парочка).
Полагаю что это германский U880 залитый в Минске. "C" - может быть CMOS, "А" - частота.
в соседней ветке постил фотки Best Zx-spectrum.
вот его прошивка (слил через программатор)
внутри http://i230.photobucket.com/albums/e...mposite002.jpgЦитата:
Сообщение от alexeenko
блок питания http://i230.photobucket.com/albums/e...mposite004.jpg
secam coder (elsy 1993) http://i230.photobucket.com/albums/e...mposite005.jpg
плата сверху http://i230.photobucket.com/albums/e...mposite006.jpg
если не ошибаюсь это Композит расширенный до 128к + AY.
http://sblive.narod.ru/ZX-Spectrum/C.../Composite.htm
на самой плате надпись ZX-COMP 128K. последний год выпуска на м/с - 94. также удивило почти полное отсутствие кондёров на питании и `полосатые` резисторы
ну вообще-то PAL/SECAM разные методы передачи изображения.Цитата:
Сообщение от alexeenko
А похож на Москву 48, которую тут ищут:Цитата:
Сообщение от goodboy
http://sblive.narod.ru/ZX-Spectrum/M...8PCBPhotos.rar
Третий раз рассказываю... ;)Цитата:
Сообщение от Conan
http://zx.pk.ru/showpost.php?p=69661&postcount=459
http://zx.pk.ru/showthread.php?p=147215#post147215
P.S.: Да, корпус был черный. В комплекте "для сборки" были и клавиши. Правда, мне достался не весь комплект. Только плата, монтажка, треснутый корпус и несколько клавиш.
P.P.S.: раз уж тут сообщения читают через одно, попробую поднять вот это http://zx.pk.ru/showthread.php?t=4073, вдруг кто-нибудь узнает модель.
платы на БМК Т34ВГ1 (КА1515-ХМ1 216):
Iskra 1085 - http://www.leningrad.su/museum/show_calc.php?n=246
З.Ы. ATAS48 давно пора добавить .
В списке есть "Радуга 001" (я от нее крышку видел), а просто "Радуга" есть? Я сегодня таких 4 штуки в кружке надыбал. Вот сканы:
http://s49.radikal.ru/i124/0810/1f/0eee83db3c62t.jpg http://s60.radikal.ru/i169/0810/69/5fcd51f82a2ft.jpg http://s57.radikal.ru/i156/0810/ff/f5623c265ea8t.jpg
Если не было, как налажу - сделаю описание.
Такого вроде не было,Радуга-001 совсем другой и по виду и по плате.Цитата:
Сообщение от KALDYH
Правда корпус на самоделку очень похож.есть ли снизу на корпусе шилдик какой?
Снизу никакого шильдика нет. Корпус и плата фабричные, но сделаны весьма кустарно. Похоже, это местная разработка, делал какой-нибудь кооператив. Попробую отследить историю этой партии (машины были в упаковке).
Кстати, есть возможность отсканировать печатную плату. 3 из 4 машин все равно пойдут на разборку.
Как и обещал, скан печатной платы.
http://i066.radikal.ru/0810/08/94eb694c1749t.jpg
Что то по Таганрогскому варианту ничего не увидел, поэтому выложу своё изделие.
Клон состоял из блоков, стыкуемых в любом порядке в системный разьём.
На плате можно было собирать как 48, так и 128К, вариант выбирался перемычками. Автор этого варианта Алхасов.
У меня в комп входят следуюие блоки:
1. Сама плата компа
2. Контроллер флопа
3. Платы муз проца на AY
4. Программатор ПЗУ (пока фотки нету, не могу найти сам блок)
5. Плата ROM диска (у меня её нету)
Еще один клон на ПЛМ. Есть скан платы без деталей. Если нужно могу выложить. ПЛМ Т34ВГ1 еще можно приобрести в Москве.
Здравствуйте.

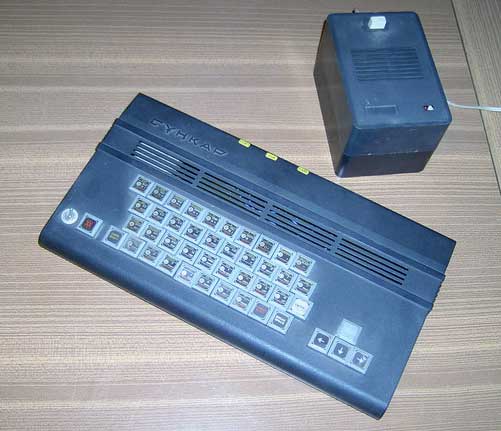

вот. нашел.
в принципе все видно на фотах.
работает. ( тв тюнер в компе не настроился на вч выход, поэтому дернул сигнал НЧ.)
при старте выдает "(C) 1991 КОМПАНЬОН V2.2"
русский шрифт в пзу.
документации нет. ( ну а в принципе то на ПЛМ все практически одинаково.)
Обалдеть, знакомый корпус. Значит после производства ПК8000 Сура, они как и в Ставрополе("Веста") занялись спектрумами. Занятный девайс. Жаль что схем и документации нет.Цитата:
Сообщение от Mirazh
походу не долго занимались. под закат спека. я и в магах то его не видел. :)
САНТАКА-002 Чьё это творение???
у меня в отрывном гарантийном талоне написано:
МПО им. В.И. Ленина г.Минск
Сантака выпускалась в Белорусии в г.Минске МПО им.В.И.Ленина
Еще компьютер "Sibstar 128" был, может, есть у кого? У меня были когда-то две неисправные платы разных версий (5.2 и 5.1). Выпускался, вроде бы, в Новосибирске. Особенности: изначально присутствует сопроцессор YM2149F, две ПЛМ 556РТ2 в схеме, системный разьем "стандарт НЭТИ", PAL-кодер и ТВ-модулятор на плате. Процессор Т34ВМ1. Прошивка обычная, как на Пентагоне. К обоим платам шли контроллеры дисковода, они у меня сохранились по сей день. Корпус - ящик от Корвета, но, возможно, были и другие.
P.S. К статье на speccy.info про "Байт". На моем стоит год выпуска 1994, номер 57828. Кто больше?
Добавлено через 12 минут
Кстати, "Север", 48-й вариант, является точной копией "Magic-05" с не распаянным кодером PAL и другой стартовой строкой в прошивке.
Спектр Б-ИК?Цитата:
Сообщение от Andrey F
А я все думал, откуда у меня этот переживший ядерный взрыв
контроллер флоповода :)
Фото в аттач.
Оно самое . Только я не как не могу запустить этот контроллер. Ктото старательно выкусил все конденсаторы. Мне этот комп достался на Ангстреме в Зеленограде. И еще пара пустых плат. Когда-то они там выпускались.Цитата:
Сообщение от GARNIZON
Ээ... ни у кого случаем не завалялась монтажная схема Скорпиона (я так понимаю желтая плата)? А то у всех микросхем стерта маркировка...
вроде она, вместе со схемой:
Очень давно к моему Балтику был подключен вот такой контроллер CP/M
http://service4u.narod.ru/html/zx.html
Там две фотки внизу страницы
P.S.: не знаю, может не в ту ветку повесил пост...
